派克气动执行机构二通球阀结构设计

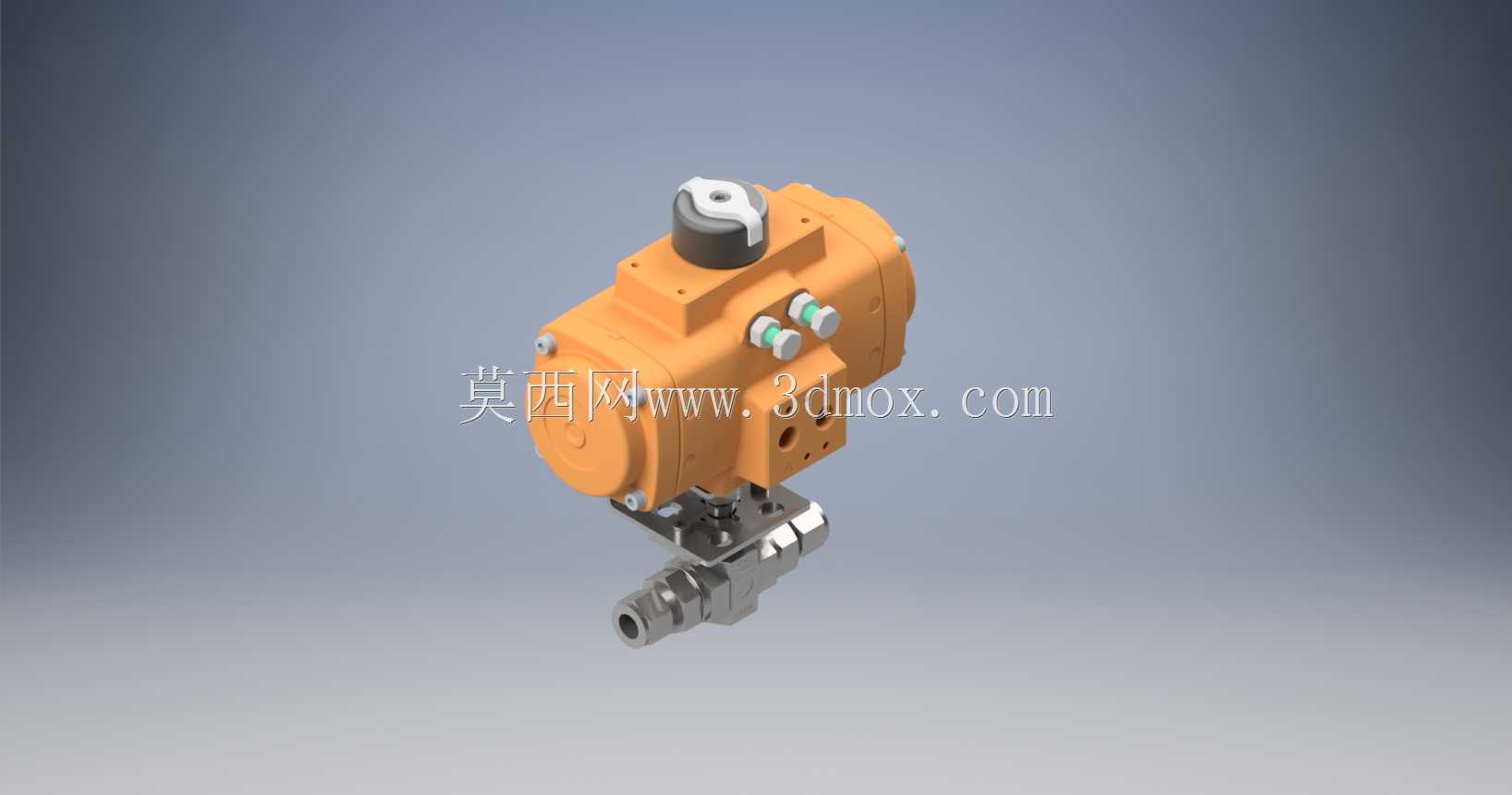

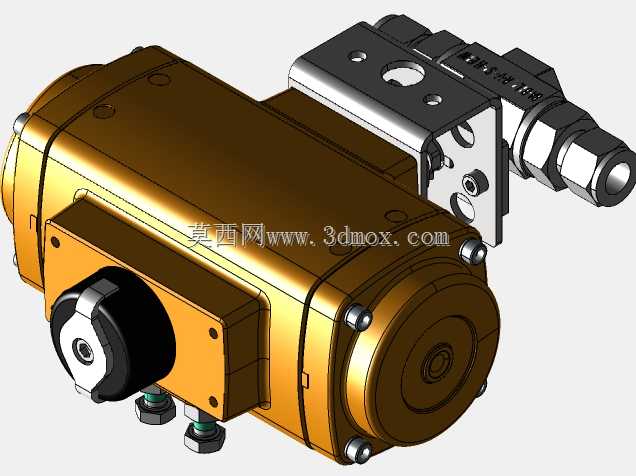

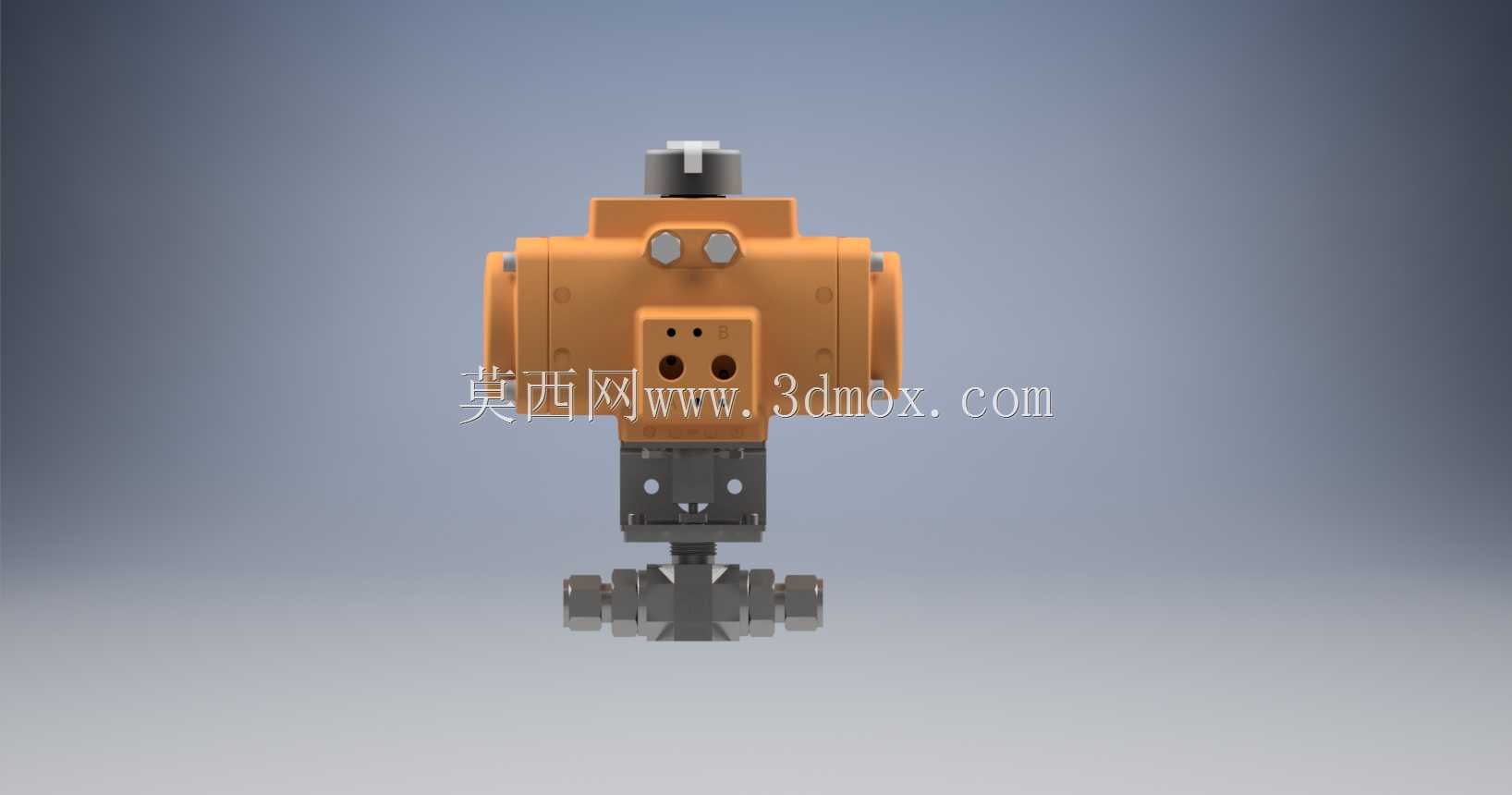

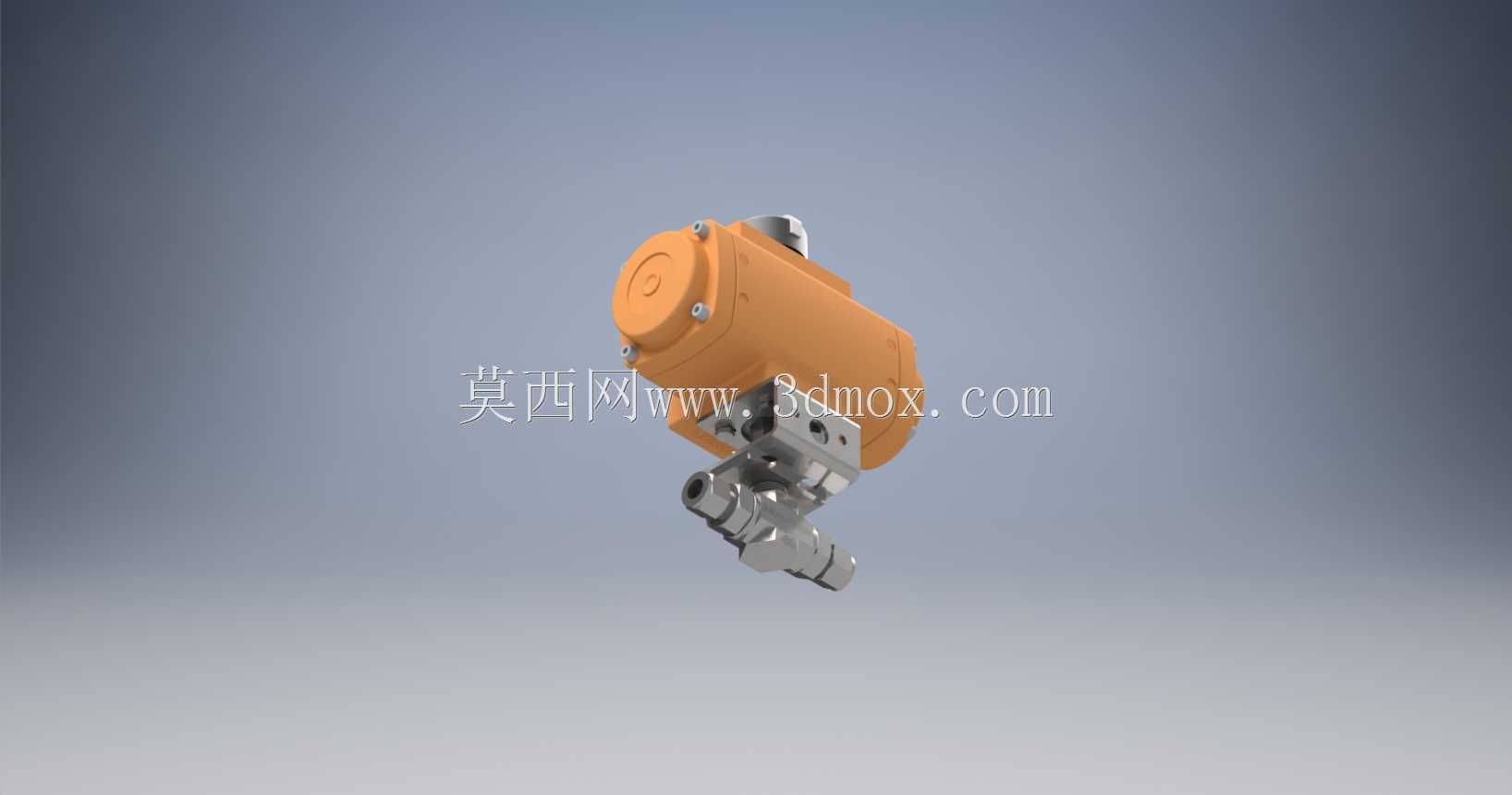

这款带气动执行机构的二通球阀，在精细化工、实验室流体配送、小型工艺装置的流体通断控制场景中应用十分广泛，尤其适配小口径洁净流体管路的自动化控制需求，执行机构采用弹簧复位结构，在气源失压时可自动复位至初始安全位，避免管路介质失控引发的工艺风险。从结构设计逻辑来看，下部阀体采用两通式流道设计，流道内壁做平滑过渡处理，尽可能降低介质流经时的压损，适配1/2英寸A-Lok管件连接形式，安装时无需额外焊接，通过卡套咬合即可实现可靠密封，大幅缩短现场管路装配的工时，也便于后期维护时的拆装更换。上部配套的EL-O-Matic系列气动执行器采用齿轮齿条传动结构，将活塞的直线运动转化为输出轴的90度回转运动，输出扭矩匹配阀体启闭所需的力矩值，设计时预留了足够的扭矩余量，避免长期使用后密封件磨损导致启闭卡滞。执行器顶部设置了阀位指示结构，可直观观察阀门当前的启闭状态，侧面的气路接口采用标准规格，适配常规气动控制系统的管路连接，执行器与阀体之间的连接支架采用标准化安装尺寸，可兼容同规格其他类型的执行器替换，无需改动阀体安装位。在安装边界设计上，整体结构的重心落在阀体连接轴线上，安装时无需额外设置支撑结构，执行器的外形尺寸充分考虑了周边管路的操作空间，侧面的调节部件预留了足够的手动操作间隙，即使在管路排布紧凑的安装场景下，也能完成手动调试与气路连接作业。阀体密封采用耐常规腐蚀的密封材质，可适配水、轻质油品、多数惰性气体等介质的输送控制，弹簧复位结构的弹簧刚度经过匹配计算，既保证失压时的复位速度满足工艺安全要求，也不会因复位冲击力过大损坏阀体密封件。建模过程中对各部件的配合公差做了合理设定，执行器输出轴与阀杆的连接采用防转结构，避免长期回转动作出现连接松动，卡套连接部位的尺寸精度严格适配对应管件的公差要求，保证装配后无介质渗漏风险。
