2英寸DIN标准管路连接接头结构设计

在液压系统、工业流体输送管路的布设场景中，管接头是决定管路密封可靠性、拆装维护便捷性的核心基础零件，这款2英寸规格的DIN标准接头，正是针对中大通径管路的刚性连接需求开发的结构件。从实际工况适配来看，这类接头常应用在液压站主油路、工业水处理管路、气动主管路的连接节点，承担不同管路段之间的对接、介质密封功能，同时要承受管路内部的介质压力、管路振动带来的交变载荷，避免出现介质渗漏、连接松脱的故障。

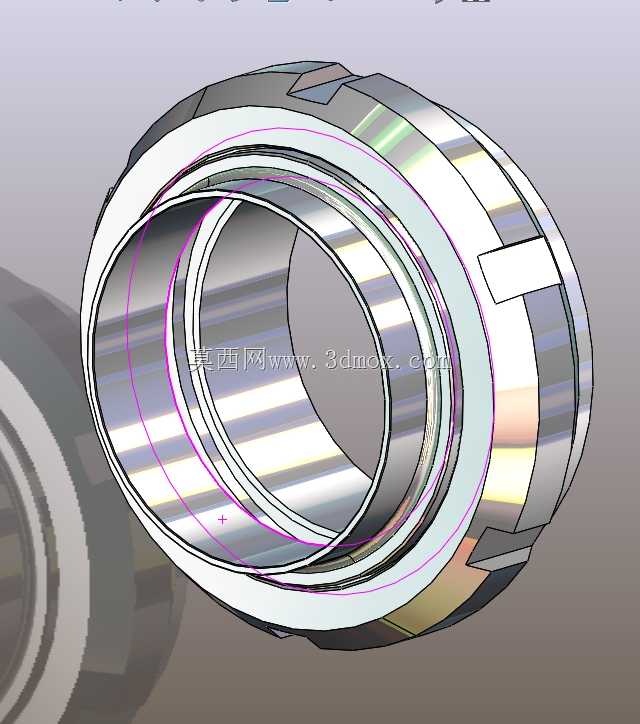

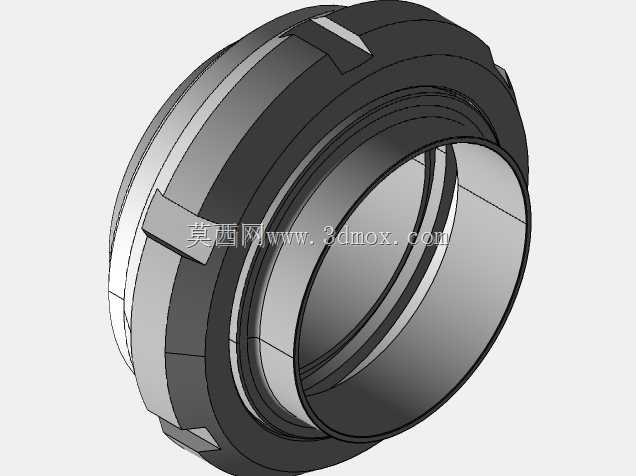

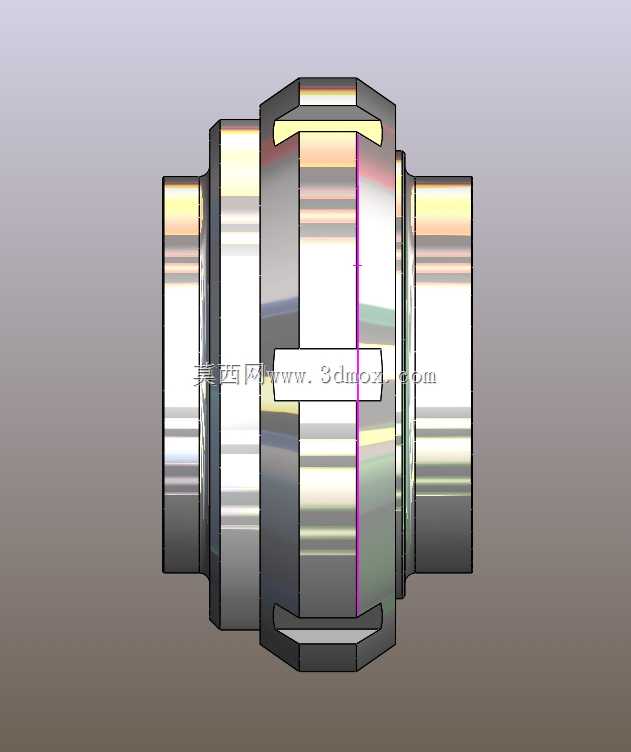

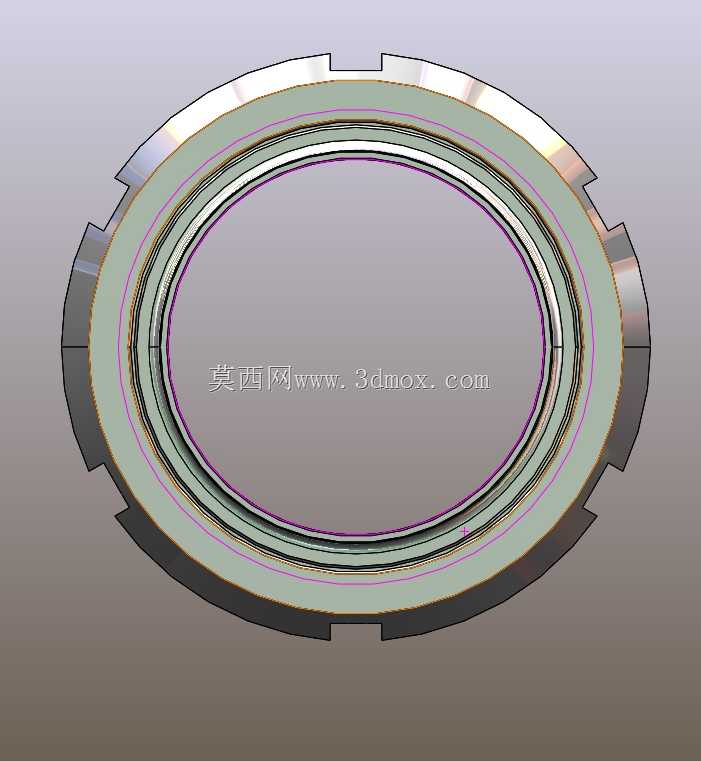

设计过程中首先遵循DIN标准的接口尺寸规范，保证接头两端的连接螺纹、密封面尺寸与同标准的管路配件完全互换，不需要额外加工适配结构就能直接完成装配。接头整体采用回转体结构，外部设置多组对称的扳手卡位平面，方便现场安装时使用标准扳手施加拧紧力矩，不会出现打滑问题，卡位的位置和尺寸经过校核，既保证扳手施力时的力臂长度足够，又不会因为卡位过深削弱接头本体的结构强度。内部的通径尺寸严格匹配2英寸管路的通流要求，内壁做了平滑过渡处理，没有突兀的台阶或锐角，减少介质在接头内部流动时的阻力损失，也避免介质中的杂质在台阶位置堆积造成管路堵塞。

密封结构的设计是这类接头的核心，接头端部设置了适配标准密封件的安装槽位，装配时配合对应的密封圈，能在额定压力范围内实现可靠的静密封，即使管路存在一定的安装角度偏差，密封结构也能通过弹性变形补偿偏差量，不会出现渗漏。接头的壁厚经过强度校核，在满足额定工作压力下的结构强度要求的同时，尽可能控制整体重量，减少管路系统的额外负载。安装边界方面，接头的轴向长度、最大外径都按照标准规范取值，在密集布设的管路群中不会和相邻的管路、阀件产生安装干涉，不需要为了适配接头额外调整周边管路的走向，能有效降低现场安装的工作量。

从结构细节来看，接头的螺纹部分做了收尾处理，避免螺纹末端的不完整牙型影响装配顺畅度，同时螺纹的公差配合按照中等精度等级加工，既保证装配时的同轴度，又不会因为公差过紧导致装配困难。接头的所有棱边都做了倒角处理，去除加工毛刺，避免安装过程中划伤操作人员，也防止毛刺脱落进入管路系统造成下游阀件、泵体的损坏。这类接头的结构设计充分考虑了工业现场的实际使用需求，兼顾了标准互换性、结构强度、密封可靠性和安装便捷性，能满足多数中大通径流体管路的连接需求。
