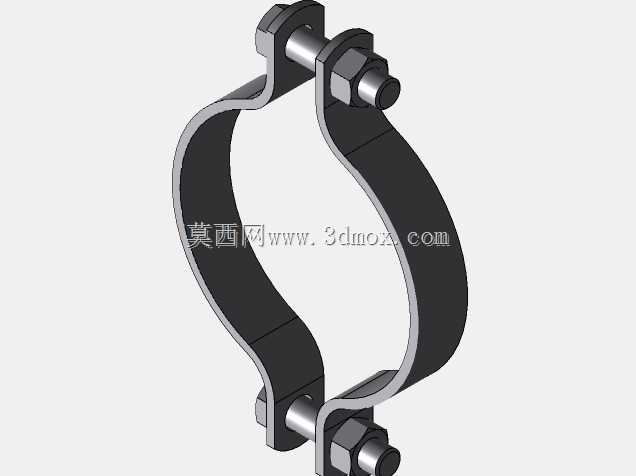

双螺栓紧固式对开铁砧管夹结构

这类对开式双螺栓管夹常应用在工业管路铺设场景中，不管是厂区工艺管线、设备外接液压管路还是建筑给排水的金属管道固定，都能见到这类结构的身影，核心作用是将管道牢牢约束在预设安装位置，抵消管路内介质流动带来的振动、温度变化产生的轴向窜动，避免管道移位拉扯接口造成泄漏。从结构设计来看，采用上下对称的两个弧形箍片配合两端的螺栓螺母锁紧结构，箍片的弧度匹配对应管径的外轮廓，安装时两个箍片环抱管道外壁，两端穿入螺栓后逐步拧紧螺母，就能让箍片内壁均匀贴合管道表面，相比单螺栓抱箍，双螺栓结构的锁紧力分布更均衡，不会出现单侧受力导致的箍片变形、管道局部压损问题。设计过程中需要重点考量箍片的折弯半径，既要保证与管道外壁的贴合度，又要预留一定的形变余量，避免拧紧过程中箍片硬接触刮伤管道防腐层；两端的螺栓连接耳采用冲压折弯成型，耳片上的通孔尺寸要匹配对应规格的螺栓，同时要保证耳片与箍片主体的过渡位置无应力集中，避免长期受振动载荷出现耳片断裂的问题。适配尺寸覆盖从1/2英寸到30英寸的常规管径，不同规格的箍片厚度、螺栓规格会随管径增大同步提升，大管径规格的箍片会额外在弧形段增设加强筋，抵消大口径管道自身重量带来的箍片形变。安装边界上需要注意，这类管夹在固定时需要搭配对应的安装支架，管夹与支架之间可根据需求加装橡胶减震垫，进一步吸收管路振动；安装时两个螺栓的拧紧力矩要保持一致，避免两侧锁紧力不均导致管夹偏斜，长期使用过程中可定期检查螺栓预紧力，尤其是在温度波动较大的管路场景，避免热胀冷缩导致螺栓松动。箍片的边缘做了圆弧钝化处理，不会在安装过程中划伤施工人员，也不会割破管道外层的保温或防腐层，整体结构没有多余的复杂零件，加工难度低，现场安装无需专用工具，普通扳手即可完成锁紧操作，后期管路维护拆卸也十分便捷，松开两端螺母即可打开箍片调整管道位置或者更换管夹，无需整体截断管路，能大幅降低现场施工与维护的工作量。
