黄铜1/2口径手动喷射阀结构设计

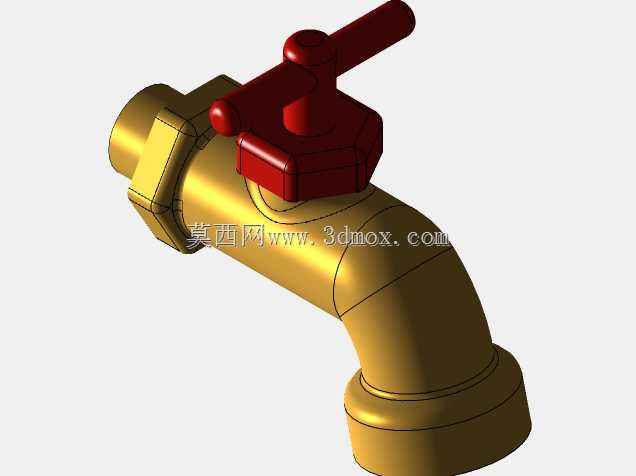

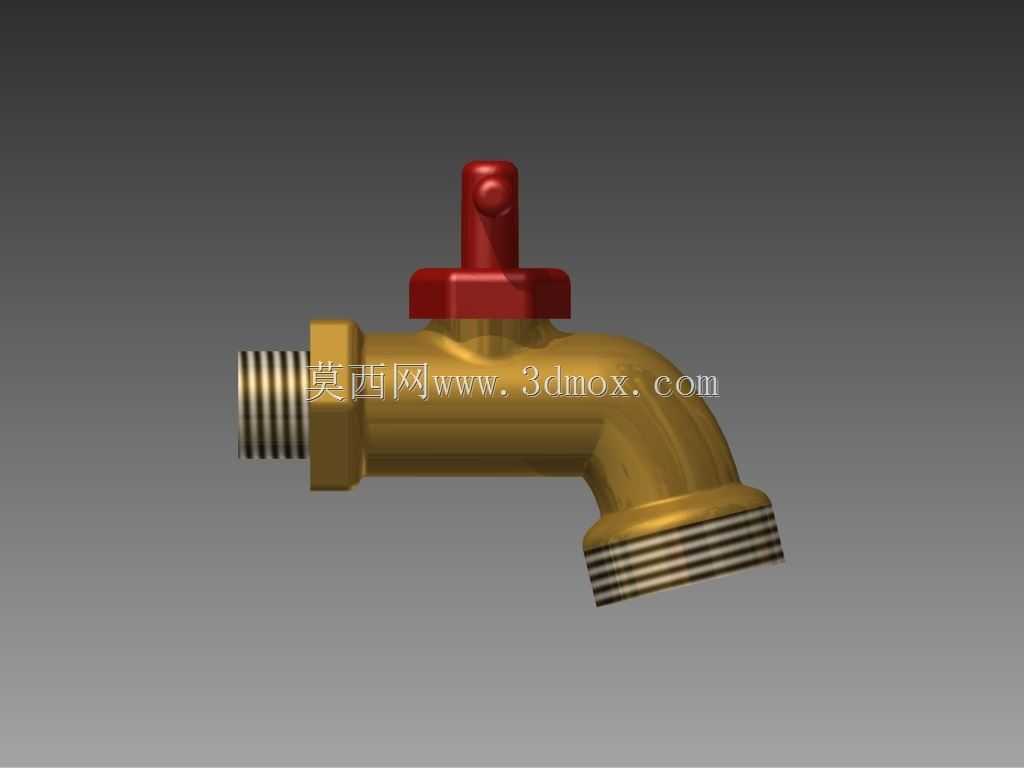

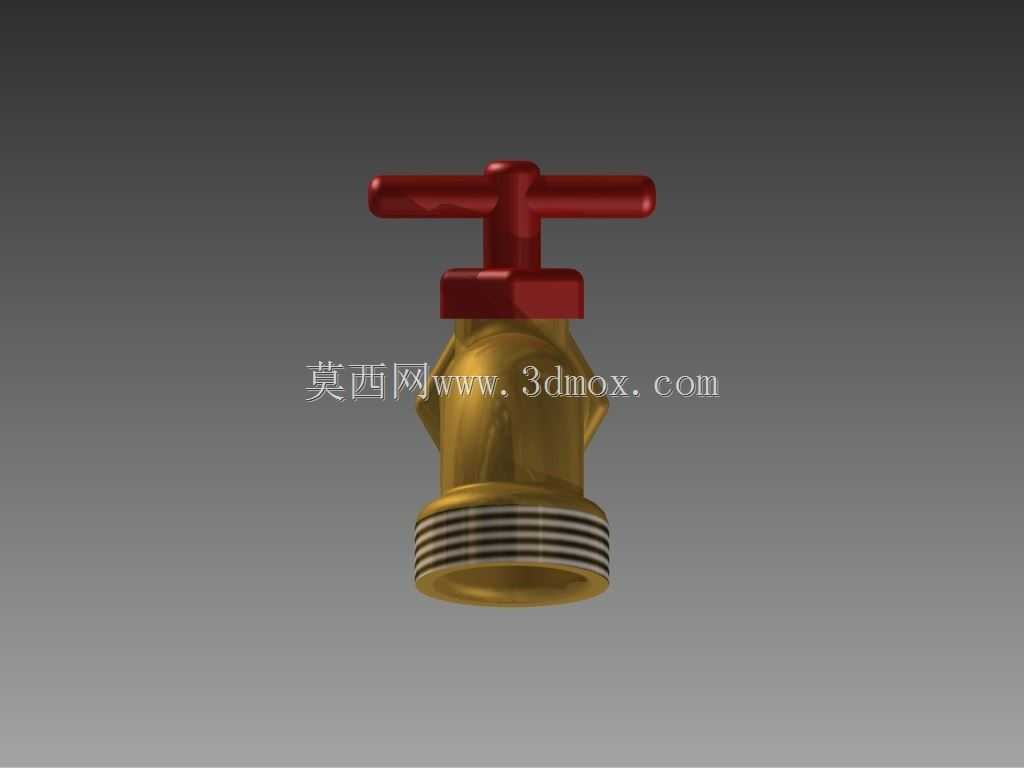

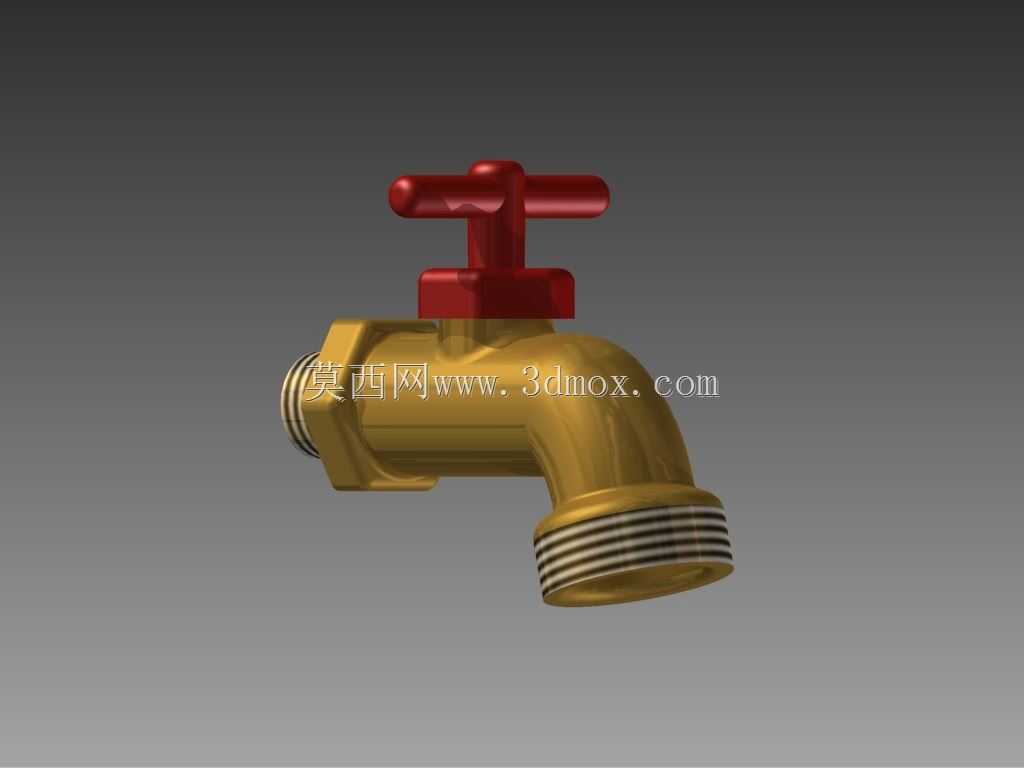

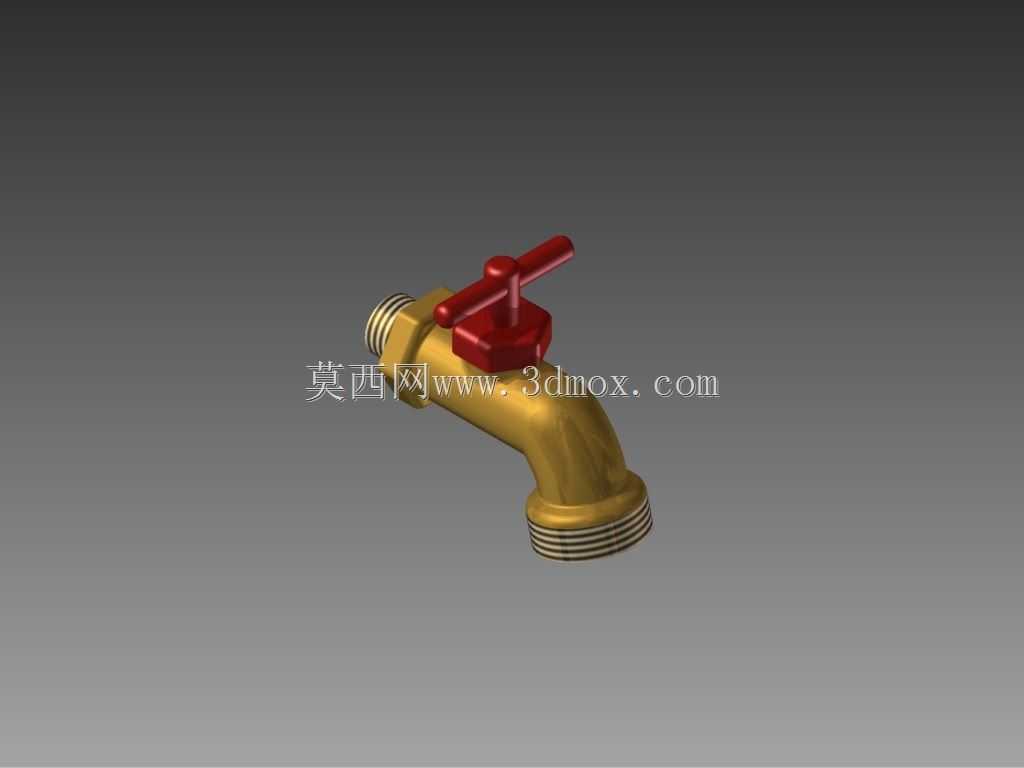

这款手动喷射阀主要适配民用给排水、小型工业流体输送支路的终端通断控制场景，常见于户外取水点、小型设备冷却回路、园林灌溉支管等位置，核心作用是控制管路内流体的通断，同时可通过手柄旋转角度微调出口流量，满足不同工况下的射流、缓流出水需求。从结构设计来看，整体采用弯式流道构型，相比直通式阀件更适配终端出水的操作角度，无需额外加装弯头即可实现侧向出水，减少管路接头数量，降低渗漏风险。阀体采用黄铜材质成型，兼顾抗锈蚀性能与结构强度，适配常温水、低浓度无腐蚀性流体的输送场景，表面做抛光处理，减少流体残留与外壁氧化速率。操作端采用T型红色手柄，手柄与阀芯通过嵌装结构连接，旋转扭矩控制在单人徒手操作即可完成启闭的区间，无需额外工具辅助，手柄表面做防滑纹理处理，湿手操作时也不易打滑。进出口均采用标准1/2英寸管螺纹设计，螺纹段长度符合通用管路安装规范，安装时无需额外加工即可匹配同口径的内螺纹管路接头，安装边界上，阀体弯角处的曲率半径经过优化，安装后整体突出墙面或设备外壁的尺寸控制在合理范围，不会因突出过长造成磕碰风险，同时预留足够的手柄操作空间，旋转全程不会与相邻管路、安装面产生干涉。阀芯采用密封性能可靠的锥面密封结构，关闭状态下可承受常规管路静压无渗漏，密封件采用耐水橡胶材质，长期使用老化速率慢，维护时仅需更换顶部密封垫即可恢复密封性能，无需整体更换阀件。流道内部做平滑过渡处理，没有直角突变结构，流体通过时的压损较小，全开状态下流量系数满足1/2口径管路的常规输水需求，不会出现明显的截流问题。建模过程中还原了阀件的所有装配细节，包括阀体与阀芯的配合间隙、手柄与阀杆的连接结构、螺纹段的牙型细节，可直接用于管路装配干涉校验、阀件选型演示、产品结构教学等场景，也可作为同类型阀件改型设计的基础参考模型，调整尺寸参数后即可衍生出不同口径、不同手柄构型的同系列阀件结构。
