3英寸1502型翼子板快锤接头结构

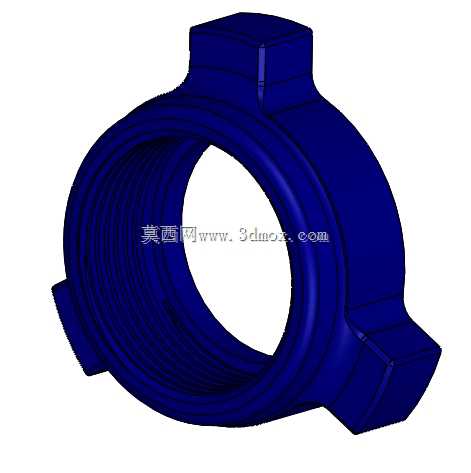

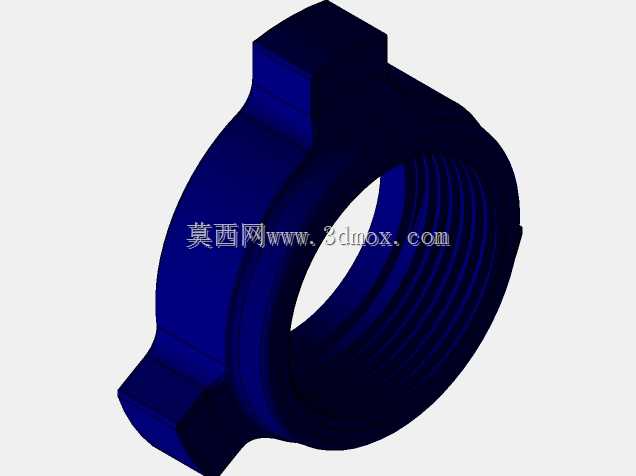

这款翼子板快锤接头主要应用在高压流体输送管路的快速对接场景，常见于油田压裂作业、高压水射流清洗、工业试压管路这类需要频繁拆装、同时要承受极高内压的工况中，区别于普通螺纹接头需要多圈旋拧的操作方式，这类快锤接头依靠翼状结构的锤击锁紧设计，能在现场作业时通过外力敲击翼板快速完成锁紧与解锁，大幅缩短管路拆装的辅助作业时间，尤其适合野外作业、应急管线铺设这类无法使用大型工装辅助拧紧的场景。从结构设计来看，接头主体采用环形贯通式主体结构，内部加工有标准管螺纹用于和对接管线的外螺纹端配合密封，主体外侧对称分布三个带敲击平面的翼状凸台，其中顶部凸台尺寸略大于两侧凸台，三个凸台的敲击面都做了加厚处理，避免反复锤击后出现边缘崩裂、变形的问题，主体的环形壁厚经过承压校核，能在15000Psi的额定工作压力下保持结构强度，不会出现鼓胀、开裂的失效问题，测试压力覆盖22500Psi的区间，也能满足短时超压工况的使用需求。设计过程中需要重点关注几个边界尺寸：首先是接头的内螺纹通径严格匹配3英寸管线的通径要求，内壁不能出现凸起缩径的问题，避免高压流体经过时产生紊流冲蚀内壁；其次是三个翼板的外伸尺寸要控制在合理范围，既要保证锤击时有足够的受力接触面积，又不能因为外伸过长导致整体重量过大、或者在狭窄管路排布空间中出现干涉；另外接头两端的对接端面要加工出密封槽适配对应的密封件，端面的平面度公差要控制在合理范围，避免锁紧后出现密封面渗漏的问题。实际安装时，只需要将接头对准对接端的螺纹接口，用手带紧初始牙扣后，用铁锤敲击对应翼板的平面，依靠敲击的冲击力带动接头旋转拧紧，相比普通管接头需要管钳反复拧动的操作，这种结构在高压管路现场作业时的操作效率提升非常明显，同时三个对称分布的翼板能保证敲击受力时接头均匀旋入，不会出现偏扣、螺纹错牙的问题，也能避免管钳夹持造成的接头外壁镀层损伤、锈蚀提前的问题。建模过程中需要重点还原翼板与主体连接位置的圆角过渡结构，这个位置是应力集中高发区，圆角半径过小会导致承压时应力集中系数过高，长期交变压力下容易出现疲劳裂纹，同时翼板的敲击平面要做平整处理，保证锤击时受力均匀，不会因为平面倾斜导致敲击力偏斜、损伤螺纹。
