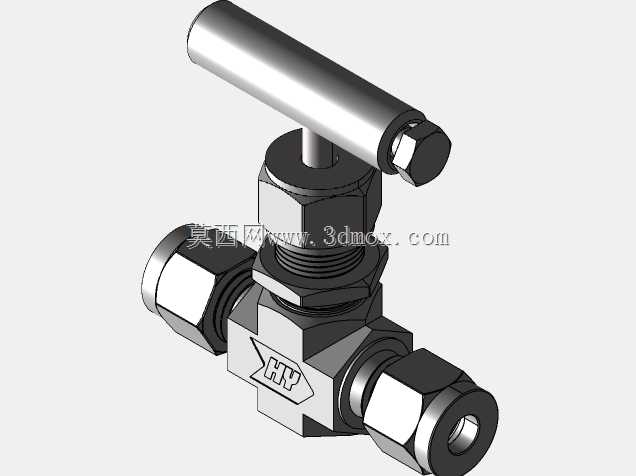

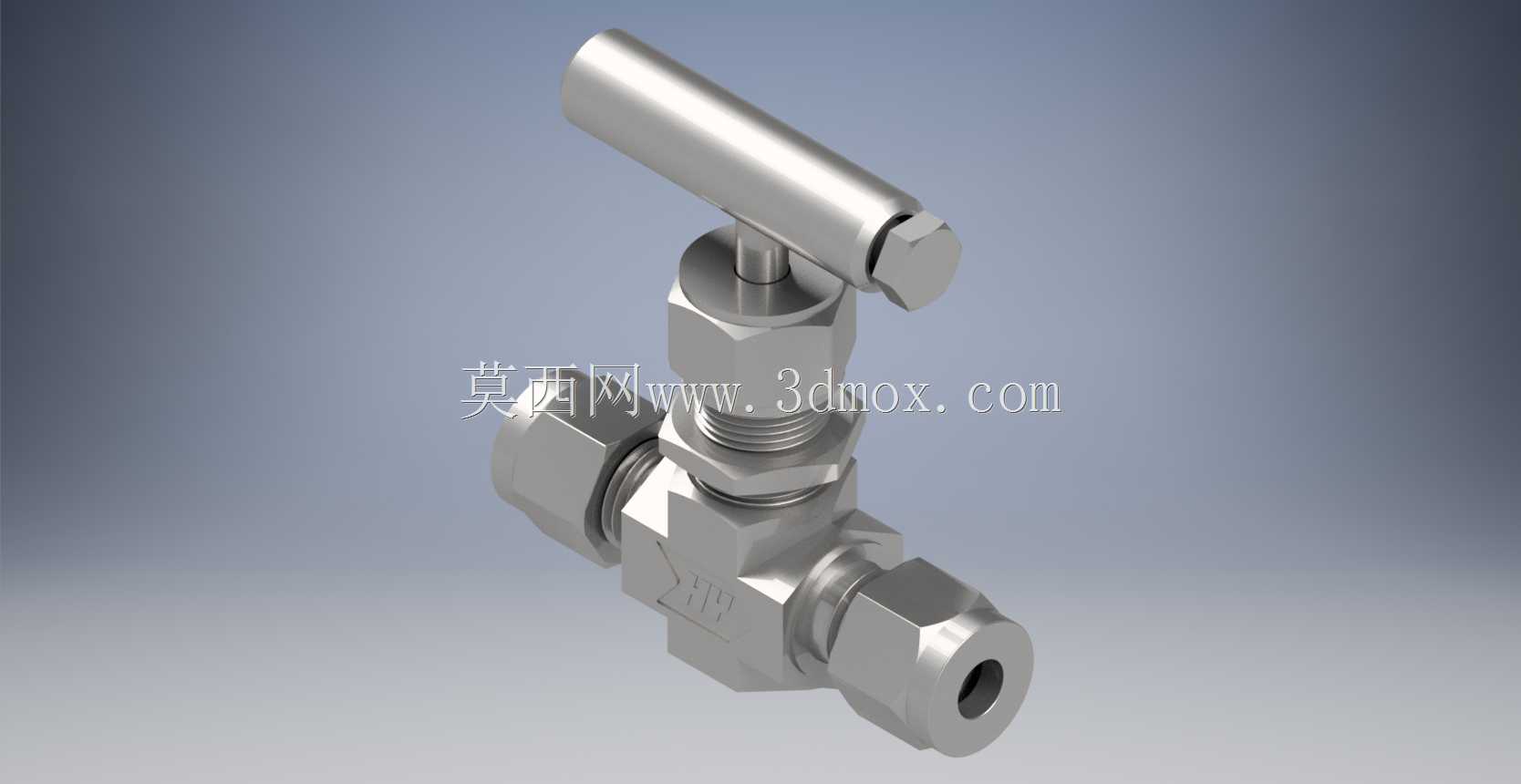

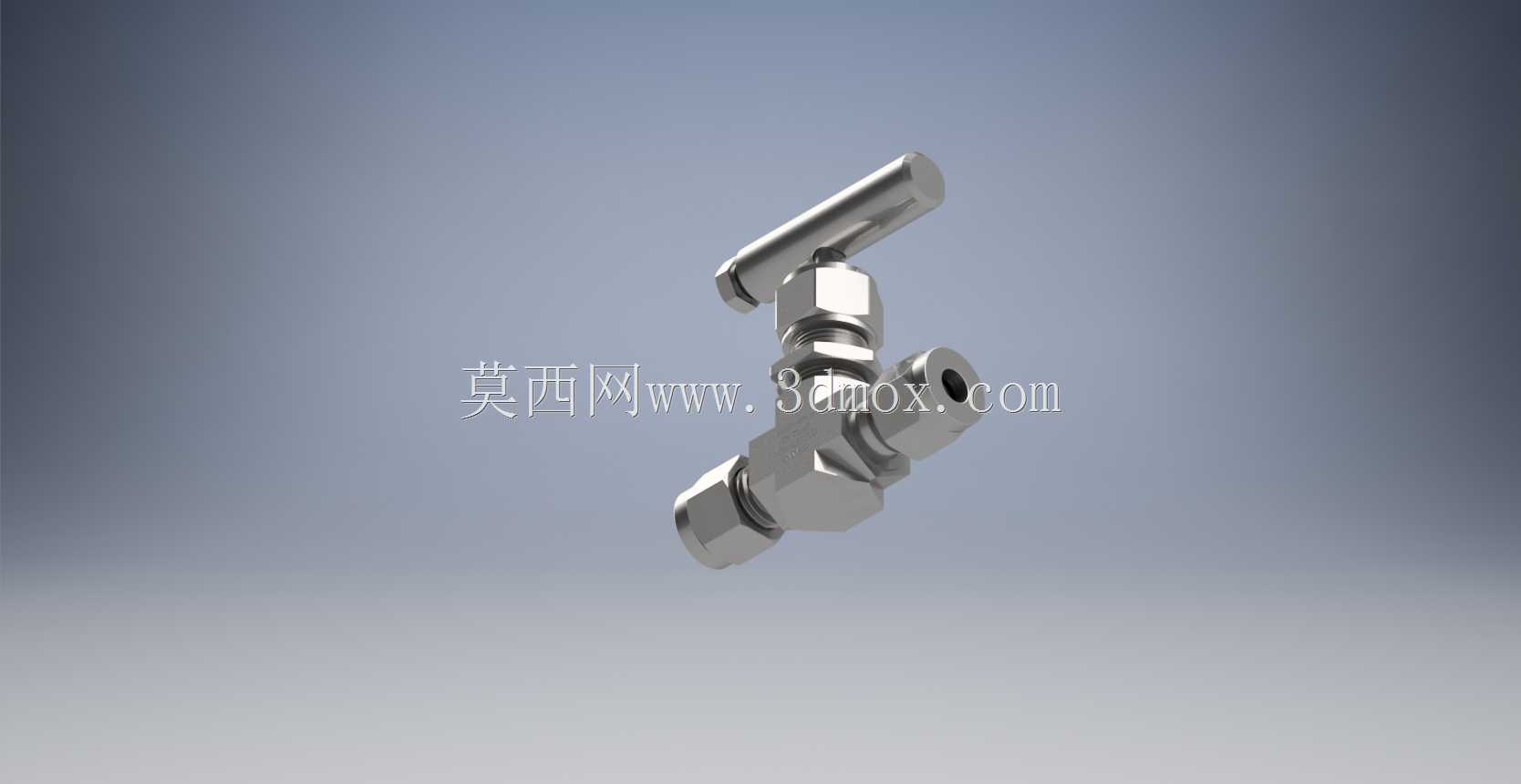

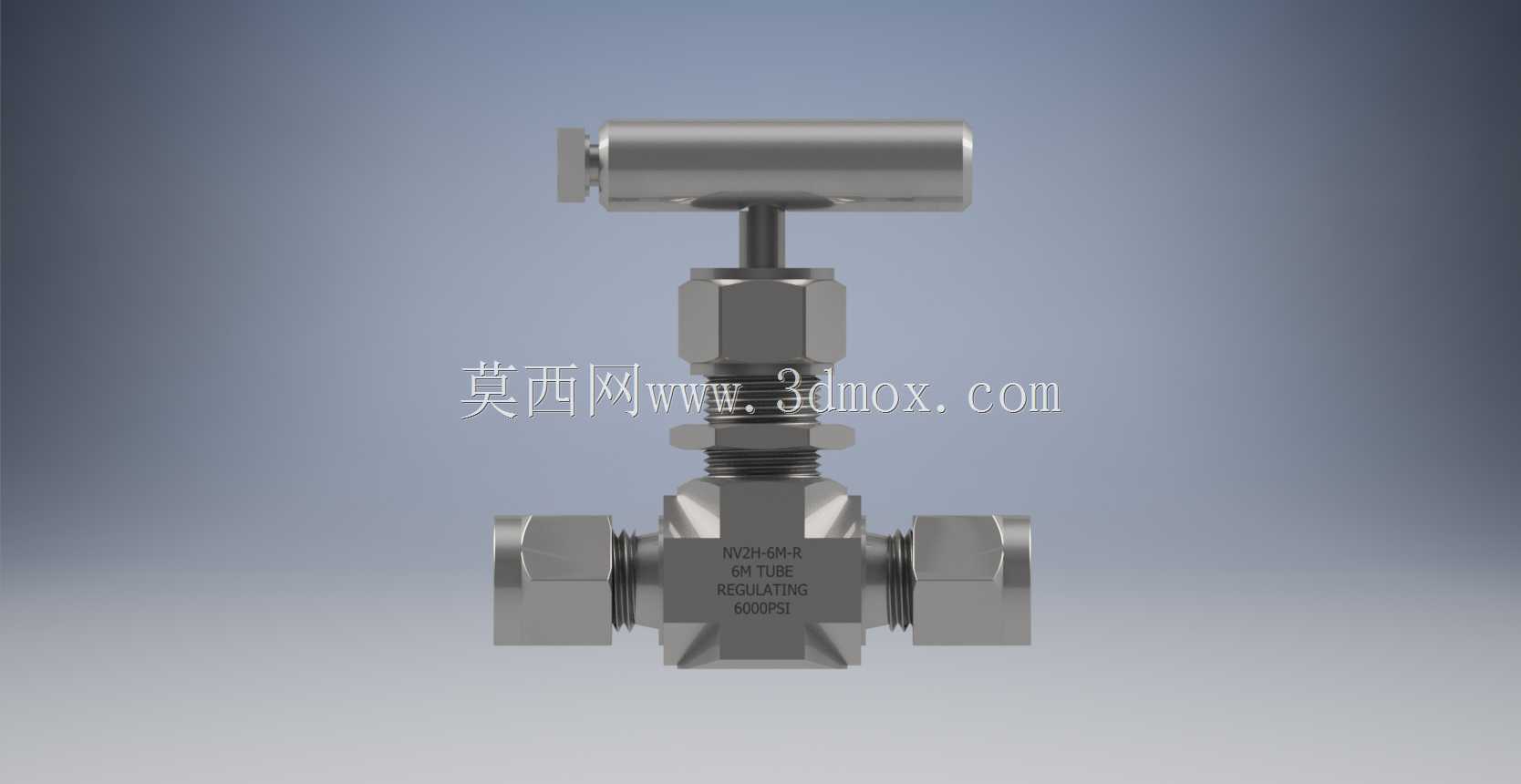

不锈钢整体阀盖针型调节阀三维结构

这款针型调节阀主要应用在小通径流体管路系统中，常见于实验室分析仪器管路、液压试验台支路、仪表测量引压管路这类对流量调节精度有较高要求的场景，适配6mm规格的卡套管路连接，可在高压、弱腐蚀介质工况下完成管路通断与微小流量调节动作。从结构设计来看，整体采用一体式锻造阀盖结构，相比拼接式阀盖减少了一道外泄漏点，阀杆与手柄采用直连式T型手柄设计，操作时无需借助额外工具，手动旋转即可带动阀杆升降，实现阀瓣与阀座的贴合或分离，调节杆的行程经过限位设计，避免过度旋紧导致阀座密封面压损，也能防止阀杆旋出造成介质外泄。阀体采用三通式卡套连接结构，两端的卡套接头可直接对接6mm外径的金属管路，安装时无需额外焊接，仅需拧紧接头螺母即可卡紧管路外壁，保证连接部位的密封性能，安装边界上，阀体整体为对称式六角结构，扳手操作空间预留充足，手柄旋转半径不会超出阀体最大外接圆范围，在密集排布的仪表管路中也不会出现操作干涉。设计过程中优先考虑了高压工况下的结构强度，阀体流道采用等径平滑过渡设计，避免介质在流道内形成涡流冲蚀内壁，阀瓣采用锥面密封结构，与阀座的密封面经过研磨处理，关闭状态下可实现零泄漏，调节过程中锥面的线性配合特性可以实现流量的线性微调，适合需要精准控制介质流量的支路场景。日常使用中，这类针阀常作为仪表管路的一次阀、二次阀使用，也可在小型液压系统中作为支路截止调节元件，适配的介质包括水、液压油、低压气体等非强腐蚀流体，整体结构没有易损的外露部件，阀杆部位采用填料密封结构，可通过拧紧填料压盖螺母补偿长期使用产生的填料磨损泄漏，无需拆解阀体即可完成密封维护。建模过程中还原了卡套接头的内部卡环结构、阀杆的梯形螺纹传动结构、手柄的防滑扁位细节，所有配合面的尺寸公差按照常规仪表阀的加工精度设置，安装孔位、接头螺纹规格完全匹配6mm Hy-Lok系列卡套管件的安装尺寸，可直接用于管路系统的装配干涉检查、操作空间校核工作。
