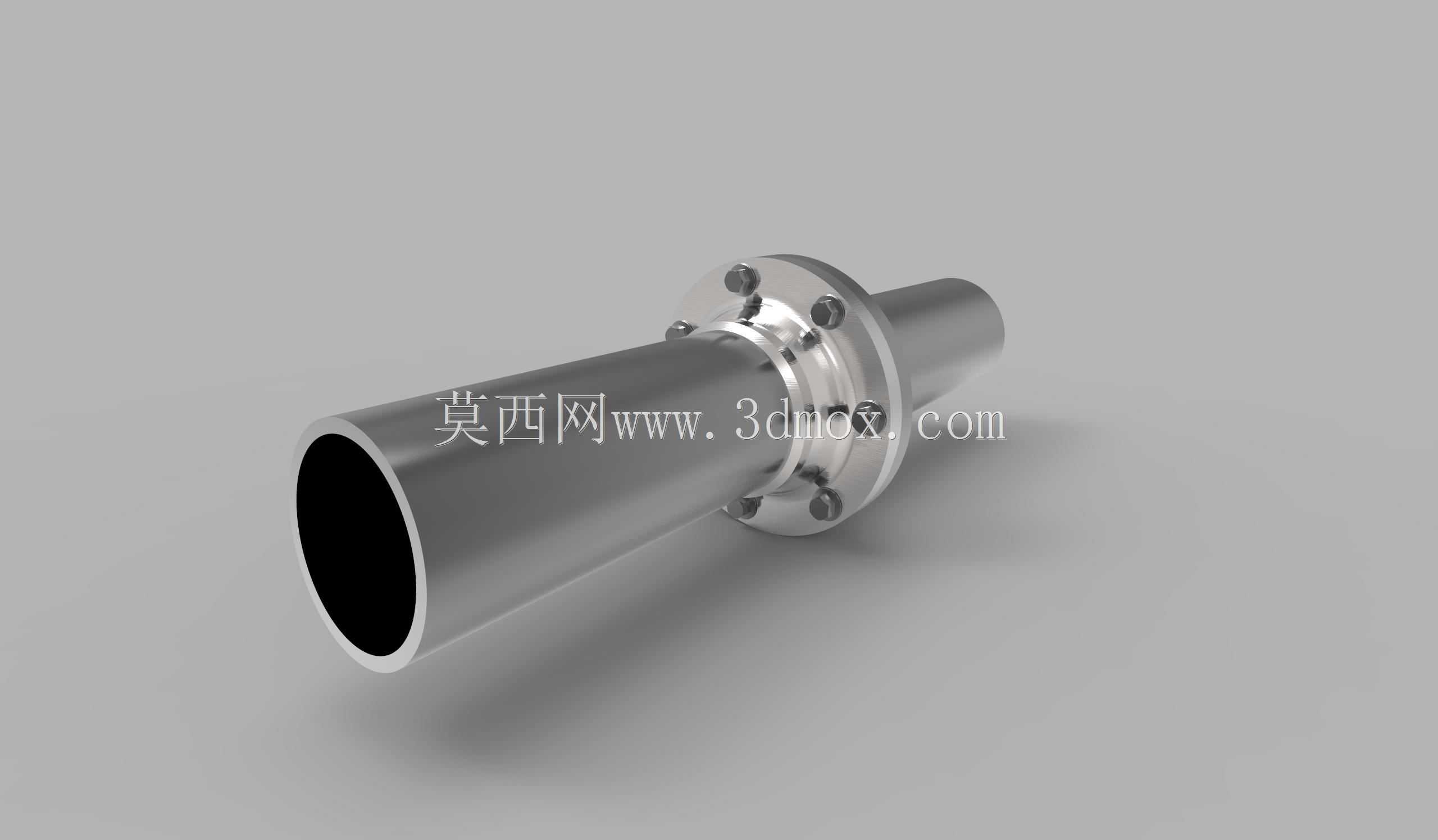

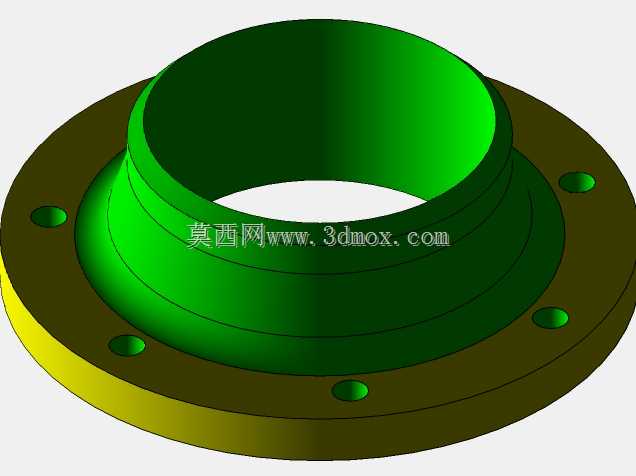

带颈对焊式管道连接法兰结构

这类带颈法兰结构在液压管路系统、中低压流体输送管线、工艺管道接驳场景中应用十分广泛，区别于平焊法兰，其带颈的结构设计能有效降低管道接驳位置的应力集中系数，在存在管路振动、温度交变的工况下，连接可靠性远高于普通平焊法兰。从实际使用场景来看，这类法兰常被用在液压站出油口管路对接、车间工艺管道分段连接、泵组进出口管线接驳位置，承担管路对接、密封承压、传递管路载荷的作用，法兰颈部的锥度过渡结构，能将管道内压产生的轴向应力平缓分散到法兰盘本体，避免焊缝位置长期受交变应力出现疲劳开裂。设计这类法兰结构时，首先要匹配对接管道的外径与壁厚，保证法兰颈部内径与管道内径保持一致，避免通径变化产生流阻突变，法兰盘上的螺栓孔采用跨中布置方式，相邻螺栓孔的中心距偏差控制在机械设计手册要求的公差范围内，保证螺栓穿装时无需强行铰孔，同时密封面采用突面结构，适配非金属软垫片或者金属缠绕垫片，满足常规液压油、清水、低压蒸汽等介质的密封要求。安装边界方面，法兰盘的外径尺寸要匹配对应压力等级的标准规范，螺栓孔中心圆直径要保证相邻法兰对接时螺栓能自由穿入，法兰颈部的长度要预留足够的管道焊接操作空间，避免焊接时热量传导到法兰密封面造成密封面变形，法兰背面的螺栓支撑面要加工出足够的平面度，保证螺栓拧紧时螺母受力均匀，不会出现偏载导致螺栓预紧力不足。实际建模过程中，要注意法兰颈部与法兰盘衔接位置的圆角过渡，不能出现直角锐边，避免应力集中导致结构强度不足，螺栓孔的沉孔深度要匹配对应螺栓的螺母高度，保证螺母拧紧后能完全贴合支撑面，同时法兰密封面的粗糙度要满足密封要求，不能有明显的加工刀痕，防止垫片受压后出现密封间隙。在管路系统排布时，这类法兰的安装位置要预留足够的螺栓拆装空间，保证后期维护时能顺利完成螺栓拆卸与垫片更换，法兰对接时要保证两侧法兰的同轴度偏差在允许范围内，避免强行对接导致管道产生附加安装应力，长期运行过程中出现焊缝开裂或者法兰变形的问题。
