化学加药计量泵结构设计方案

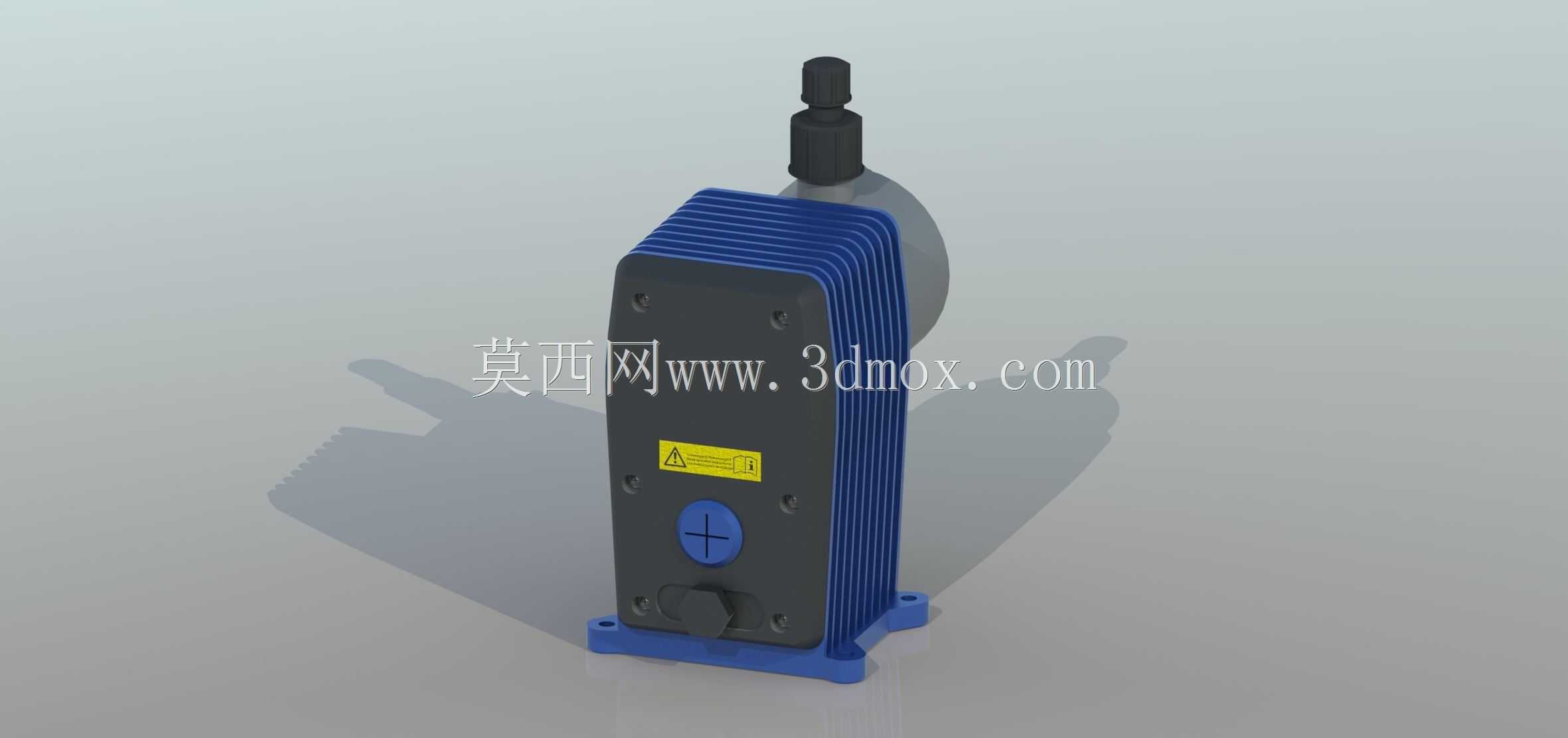

在水处理、化工制程、市政给排水等场景中，药剂精准投加是保障工艺稳定运行的核心环节，这款化学加药泵的三维结构设计，完全围绕现场实际投加工况展开。从安装边界来看，模型还原的泵体采用立式底座安装结构，底部预留四个对称的螺栓固定孔位，可直接适配现场通用的槽钢安装支架或混凝土预埋基座，安装时无需额外加工转接板，底座的支撑筋做了加厚处理，能抵消泵头往复运动产生的微幅振动，避免长期运行出现固定螺栓松动的问题。

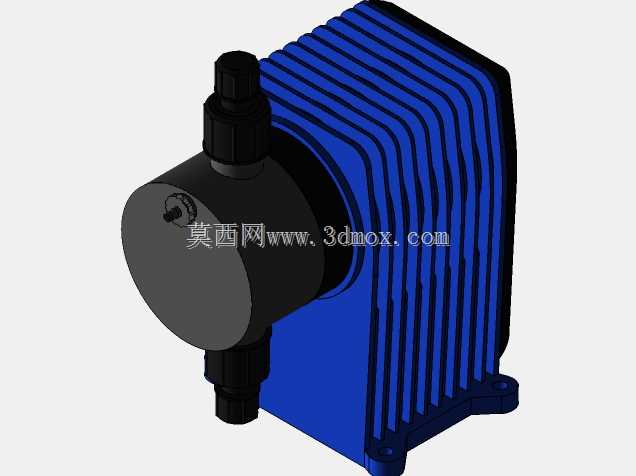

从功能特性上，这款泵属于隔膜式计量投加设备，核心功能是实现化学药剂的定量、定比例输送，可适配酸碱类、絮凝剂类、阻垢剂类等多种常规工业药剂的投加需求，泵头侧的蓝色端盖是药剂流道的密封端，预留了进出液接口的安装位置，接口采用标准管螺纹设计，可直接对接现场的PVC或不锈钢药剂管路，无需定制转换接头。泵体上部的黑色接头是排气与出液的集成结构，初次启泵时可通过该结构快速排净泵腔内部空气，避免气缚导致的投加精度偏差。

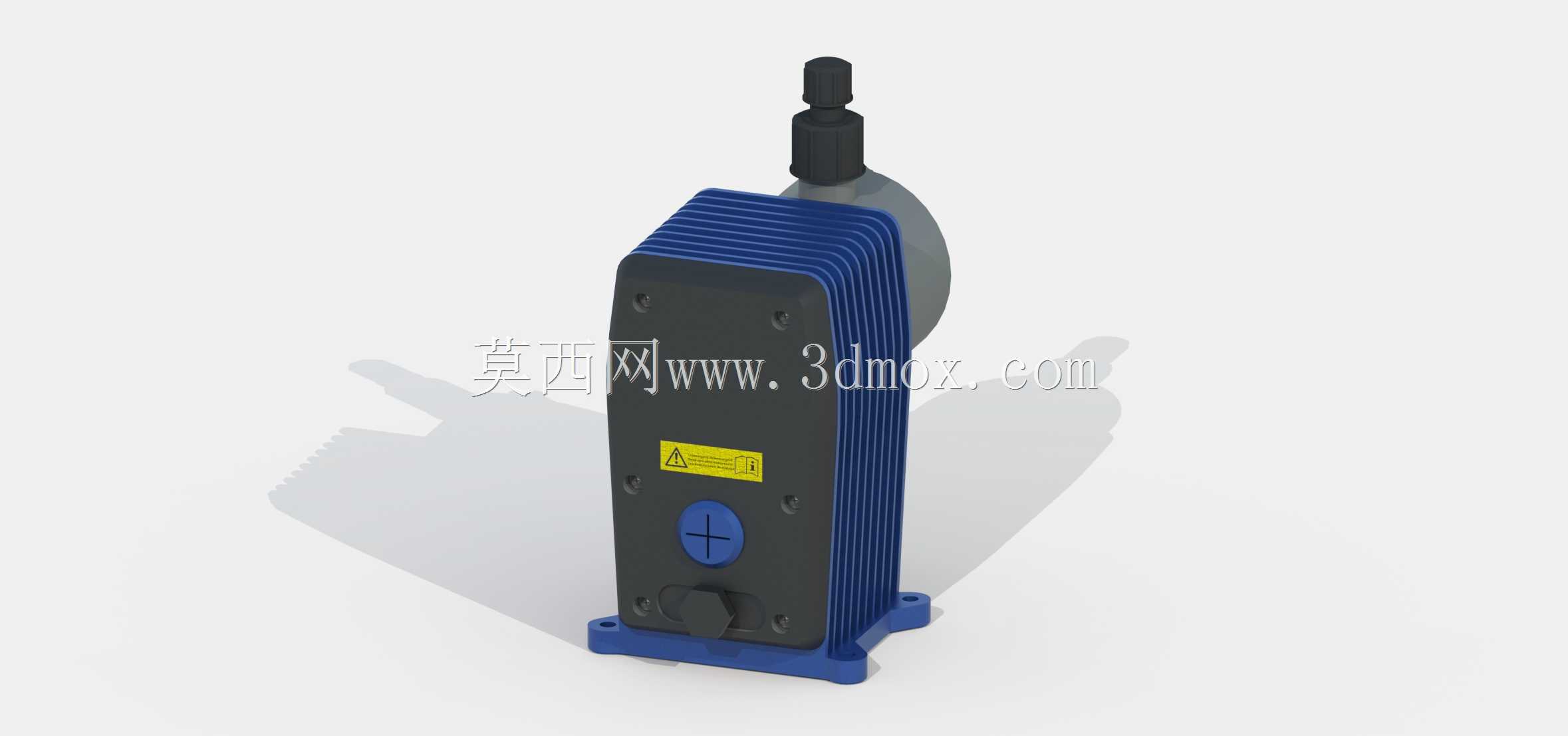

设计思路上，整体结构做了模块化拆分，驱动段、隔膜传动段、泵头流道段三个部分独立建模，后续维护时可单独拆卸更换易损件，无需整体拆解泵体。泵体侧面的黄色警示标识区域，是按照工业设备安全规范预留的标识粘贴位，可标注药剂适配类型、运行压力限值等安全提示信息，蓝色的调节旋钮是行程调节机构的外露端，现场操作人员可直接通过旋钮调整柱塞行程，改变单次往复的药剂输出量，调节范围覆盖额定流量的0到100%，调节精度可满足常规工艺的投加误差要求。

从外形尺寸来看，模型还原的泵体整体宽度控制在200mm以内，高度不超过350mm，属于小流量计量泵的常规尺寸范畴，可直接安装在加药装置的一体化柜体内，不会占用过多柜内空间，泵体侧面的散热鳍片结构，是针对驱动段长时间运行的散热需求设计，鳍片沿泵体轴向排布，可借助自然对流带走驱动线圈产生的热量，无需额外加装散热风扇，降低了设备的故障点。现场布线时，驱动段的接线端位于泵体后侧，可顺着安装支架的走线槽排布线缆，避免线缆与药剂管路交叉干涉，也能减少药剂滴漏对线缆的腐蚀风险。

在结构细节上，隔膜腔的密封结构做了多重密封设计，建模时还原了密封圈的安装槽位，可适配不同材质的O型圈，根据输送药剂的腐蚀特性更换氟橡胶、丁腈橡胶等不同材质的密封件，泵体底座的安装面做了平面度公差预留，安装时只需保证基座平面平整，就能避免泵体安装应力导致的传动部件卡滞问题。进出液接口的位置做了同轴度约束，对接管路时不会出现管路别劲的情况，减少了管路密封处的渗漏概率。
