立式分段法兰连接精馏塔结构设计

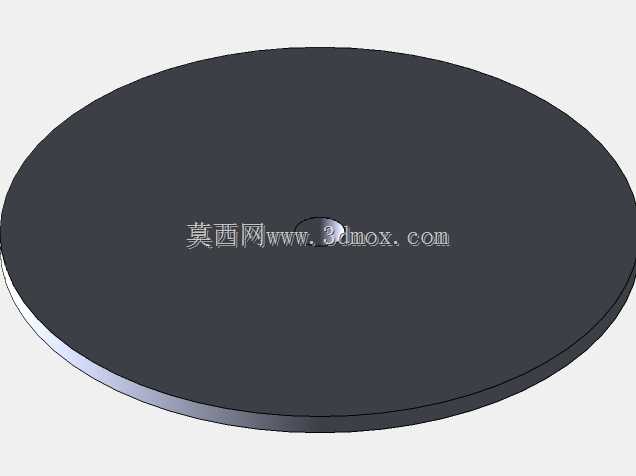

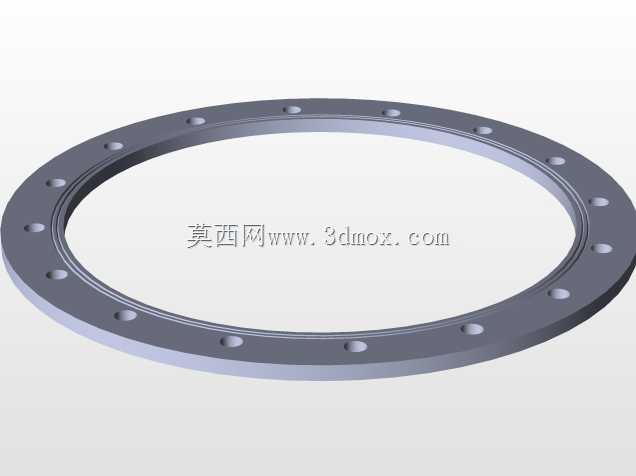

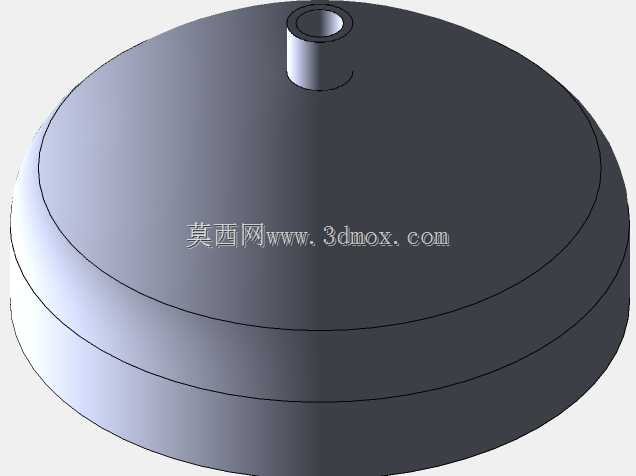

在石油炼制、煤化工、精细化工、溶剂回收等生产场景中，精馏塔是实现混合物料组分分离的核心传质设备，其结构设计的合理性直接决定整套分离装置的运行效率与稳定性。本次呈现的立式精馏塔采用分段法兰拼接结构，整体为细长立式圆柱形态，这种分段式设计主要是为了适配大长径比塔器的运输、现场吊装与后期内件检修需求，单段塔节长度控制在常规道路运输限高范围内，现场安装时通过塔节端部的带颈对焊法兰配合螺栓紧固拼接，法兰密封面可根据处理介质的腐蚀特性、操作压力等级选择突面、凹凸面或榫槽面形式，密封垫片可适配缠绕垫、金属包覆垫等不同工况需求。从结构功能来看，塔体顶部设置椭圆形封头，封头处预留气相出口、安全阀接口、压力表与温度计检测口，用于导出经精馏分离后的轻组分气相，同时实时监测塔顶操作压力与温度参数，保障运行安全；塔体底部设置椭圆形或锥形封头，预留重组分出料口、液位计接口、塔底再沸器返回口，用于采出高沸点重组分，同时维持塔底液位稳定，配合再沸器实现塔内汽液两相的逆流接触传质。塔体侧壁根据工艺需求可预留多组进料口、回流口、侧线采出口以及人孔、手孔结构，人孔通常设置在每段塔节的适宜位置，方便检修人员进入塔内安装、更换塔板或填料等内件，手孔则用于小范围的内件调整与清理。设计过程中首先需要根据处理物料的处理量、分离精度要求确定塔径与塔体总高度，塔径计算需结合塔内允许的空塔气速，避免气速过高引发液泛、雾沫夹带等异常工况，气速过低则会降低传质效率、增大设备投资成本；塔体总高度则由理论板数、板间距或填料层高度，再加上顶部气相空间、底部液相缓存空间的高度综合确定。安装边界方面，该塔为立式安装设备，需要配套设置塔架或利用塔体自身的耳式支座、裙式支座固定在混凝土基础上，安装时需严格控制塔体的垂直度偏差，避免塔内汽液相流偏流影响分离效果；塔体分段法兰连接时需对称紧固螺栓，保证法兰面受力均匀，防止运行过程中出现介质泄漏；塔体外壁可根据操作温度需求设置保温层支撑结构，用于固定岩棉、硅酸铝等保温材料，减少塔内热量损失，维持塔内温度场稳定。塔体壁厚设计需结合设计压力、设计温度、材料许用应力以及腐蚀裕量计算确定，对于处理腐蚀性介质的工况，可选择不锈钢材质或在碳钢内壁衬防腐层，平衡设备制造成本与使用寿命。
