内螺纹连接手柄式小型球阀结构设计

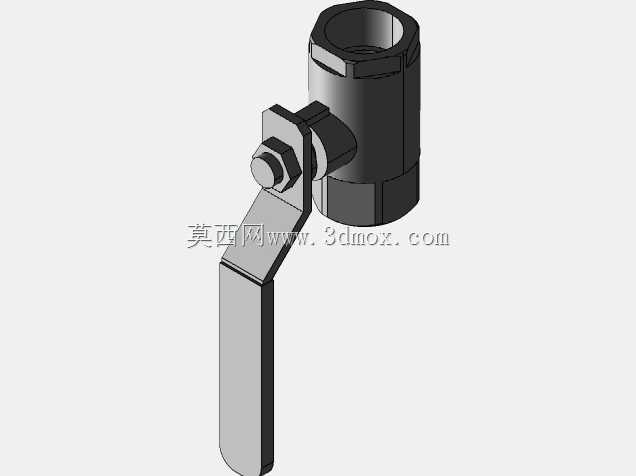

这款手动球阀主要面向小通径低压流体管路场景设计，常见于民用给排水、小型化工支路、设备冷却循环水路、气动系统支路等需要频繁通断操作的管路节点，核心作用是通过手柄旋转带动内部球芯转动，实现管路介质的通断控制，相比闸阀、截止阀，它的操作行程更短，90度旋转即可完成全开全关动作，日常运维操作效率更高。从结构设计逻辑来看，整体采用一体式阀体锻造结构，两端为内螺纹连接接口，公称通径对应DN15也就是常说的4分接口，适配常规低压流体输送用镀锌管、PPR外丝接头的安装尺寸，安装时不需要额外焊接法兰，直接通过螺纹旋接即可固定，安装边界紧凑，整体轴向长度较短，适合布置在管路排布密集、操作空间有限的设备内部或墙面管路节点。手柄采用扁钢冲压成型的杠杆式结构，力臂长度经过匹配计算，普通操作人员无需借助额外工具即可徒手完成开关操作，手柄与阀杆的连接部位设置了防松六角螺母结构，避免长期频繁操作后手柄出现松旷脱落的问题，阀杆与阀体的密封部位采用常规填料压合结构，可在长期使用出现微漏时通过压紧压盖螺母实现密封补偿，不需要整体拆解阀门。球芯采用通孔式结构，全开状态下流道与管路通径基本一致，介质流经时的流阻极小，不会出现明显的压降损失，也不容易滞留介质杂质，适合输送水、压缩空气、低压油品等无强腐蚀性的常见流体。设计时特意将手柄的旋转限位做在阀体顶部的铸台上，手柄转到与管路轴向平行位置时为全开状态，垂直时为全关状态，操作人员无需观察阀位指示，仅凭手柄朝向就能快速判断阀门开关状态，降低误操作概率。整体外形没有多余的突出结构，除手柄外其余外轮廓均为规整的圆柱形态，外部做了发黑防锈处理，适合在潮湿、多尘的常规工业与民用环境下长期使用，安装时预留的操作空间只需要满足手柄90度旋转的半径范围即可，不需要额外预留过大的检修操作空间，能有效压缩管路排布的整体占用空间。
