带加长手柄的世伟洛克热力服务球阀结构

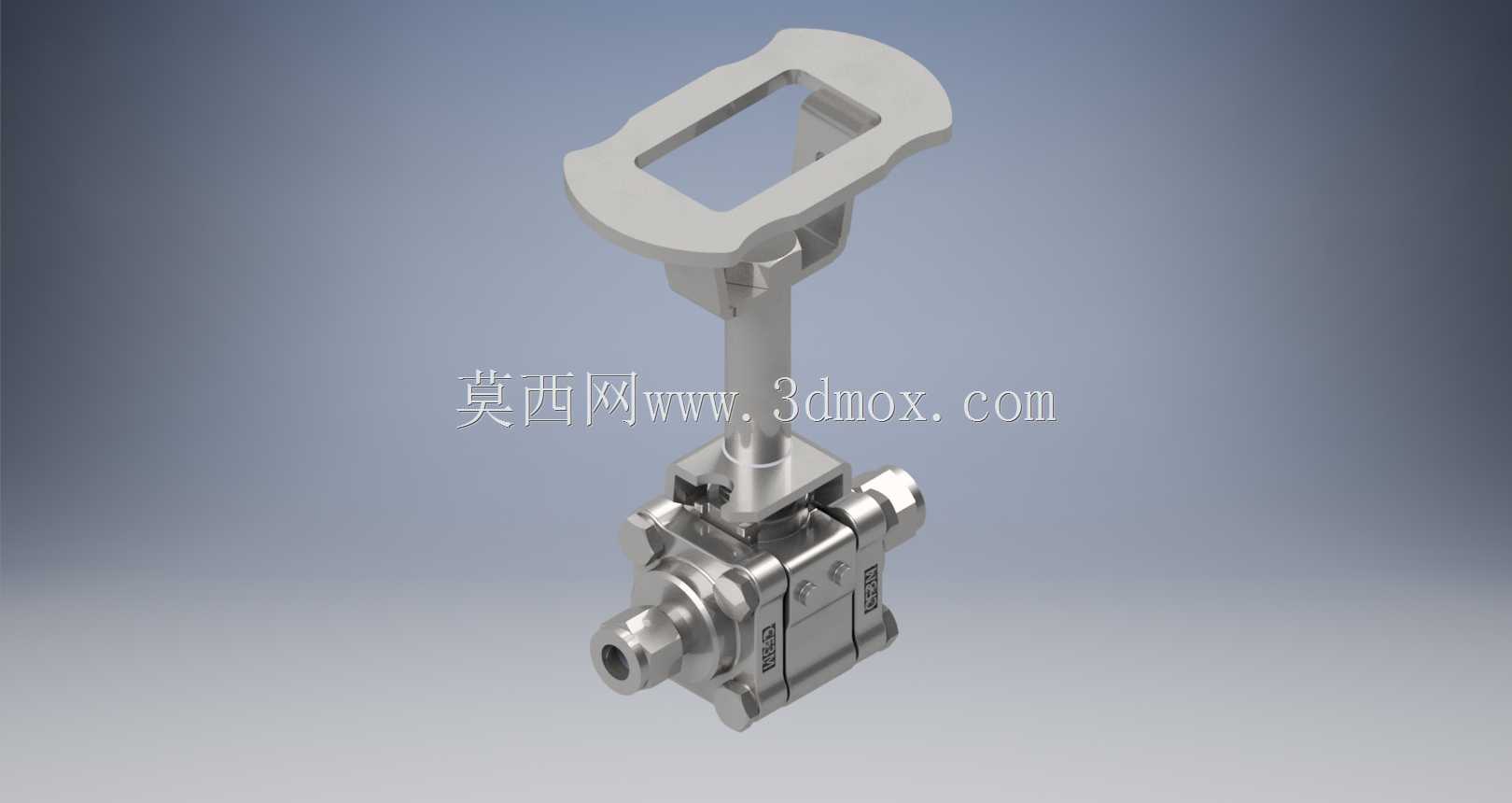

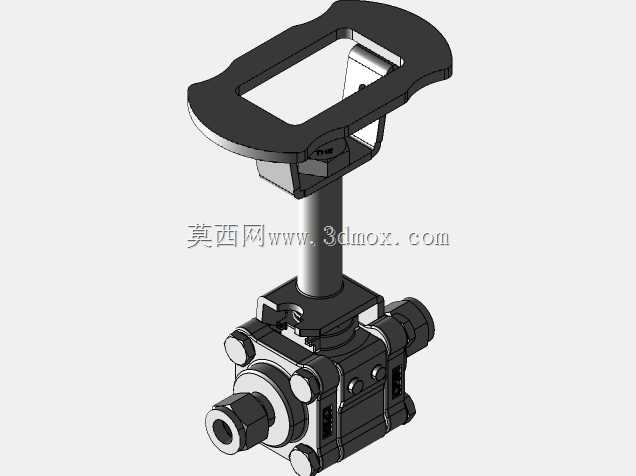

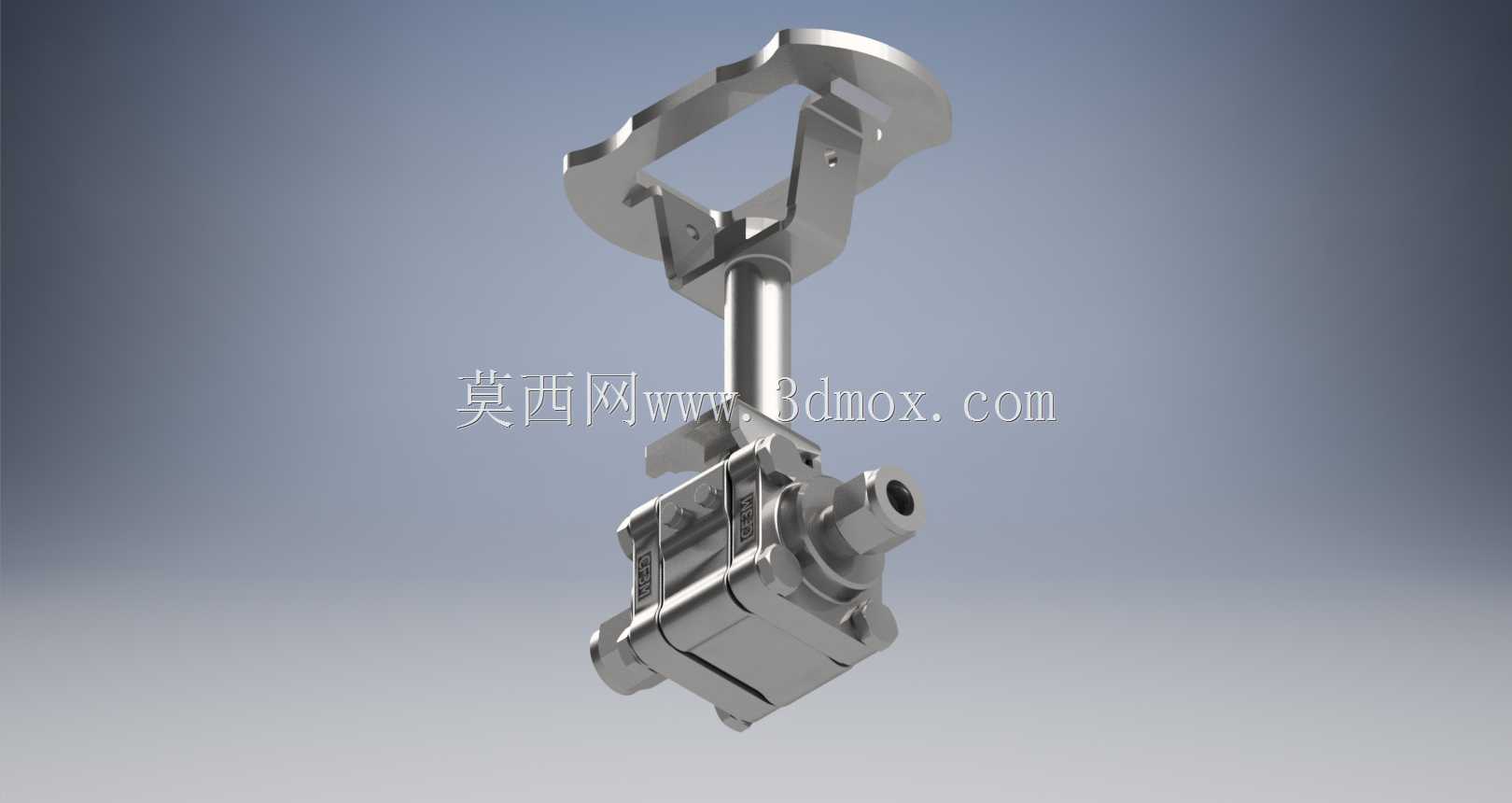

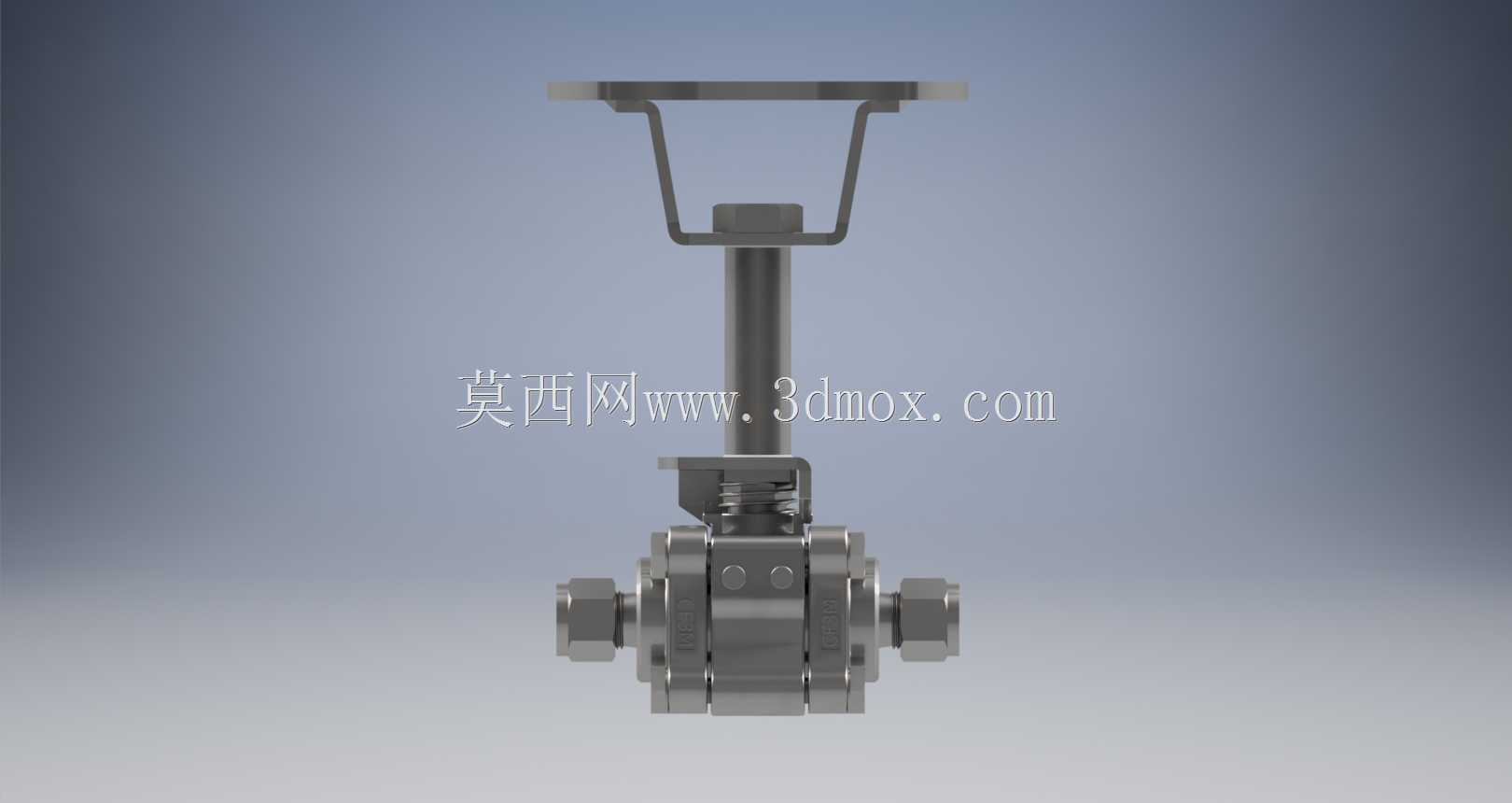

这款三片式结构的不锈钢球阀，主要面向热力输送类工况的管路通断控制需求，适配60系列压力等级的热力服务场景，在蒸汽输送、高温流体配送、工业热力管网的支路控制环节都能见到这类结构的应用。阀体采用三片式组合设计，相比一体式球阀，三片式结构的拆装维护便利性更强，无需将整个阀体从管路上完全拆卸，即可完成内部密封件的更换与阀腔清洁，大幅降低后期运维的管路拆装工作量。阀座采用合金X-750材质，这种镍基合金材质的高温力学性能稳定，在持续高温工况下能保持足够的密封比压，避免普通弹性阀座在高温下出现蠕变失效导致的内漏问题，适配热力系统常见的高温流体输送工况。接口规格为3/8英寸卡套管接头形式，是世伟洛克标准的卡套连接结构，安装时无需焊接，仅需通过卡套的咬合密封即可完成管路连接，在小口径仪表管路、辅助热力支路的安装场景中，这种连接方式的装配效率远高于焊接式接头，同时也能避免焊接过程中产生的氧化杂质进入阀腔造成密封面损伤。加长椭圆形手柄的设计并非单纯为了握持舒适，在热力管路现场，阀体外表面往往会伴随高温传导，加长的阀杆结构能让手柄位置远离高温阀体，避免操作人员操作时被烫伤，同时椭圆形的手柄轮廓相比普通圆形手柄，能提供更清晰的开关位置反馈，操作人员在现场无需近距离观察阀位标识，通过手柄的朝向就能快速判断阀门的通断状态，在密集排布的管排中操作时，这种设计能有效降低误操作的概率。从安装边界来看，加长手柄的转动半径需要在选型时提前预留足够的操作空间，避免手柄转动过程中与周边管路、支架发生干涉，卡套接口的同轴度要求需要在管路预制时提前控制，避免强行对接导致卡套密封失效，阀杆的密封结构采用多级填料密封，在频繁开关的操作工况下也能保持长期的外密封性能，不会出现阀杆位置的介质渗漏问题。这类球阀在实际应用中，通常安装在热力系统的末端支路、仪表引压管路、小型加热设备的进出口位置，承担介质通断的控制功能，相比普通民用球阀，其金属部件的材质选型、密封结构的设计都针对工业高温工况做了强化，能在持续的温度波动环境下保持稳定的密封性能与操作力矩，不会因为温度循环变化出现阀杆卡涩、密封面泄漏等常见问题。
