多通管并联式中型生活污水处理池结构

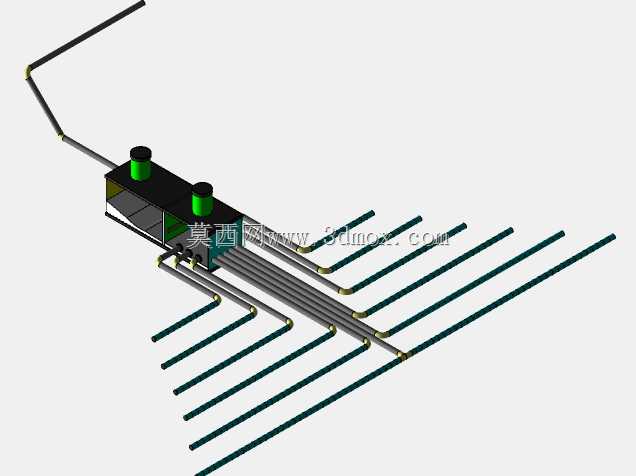

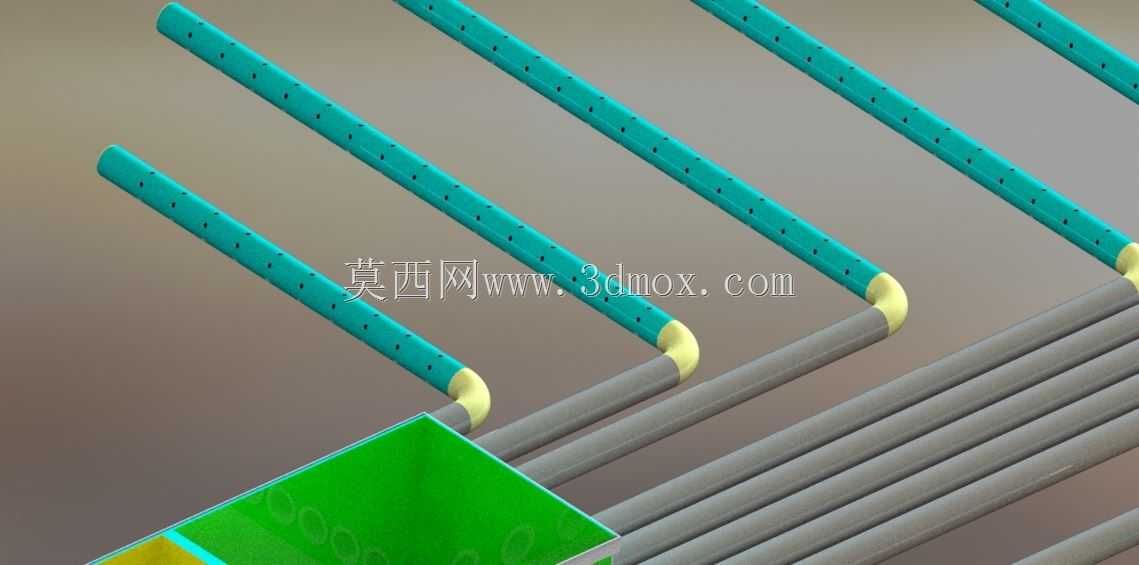

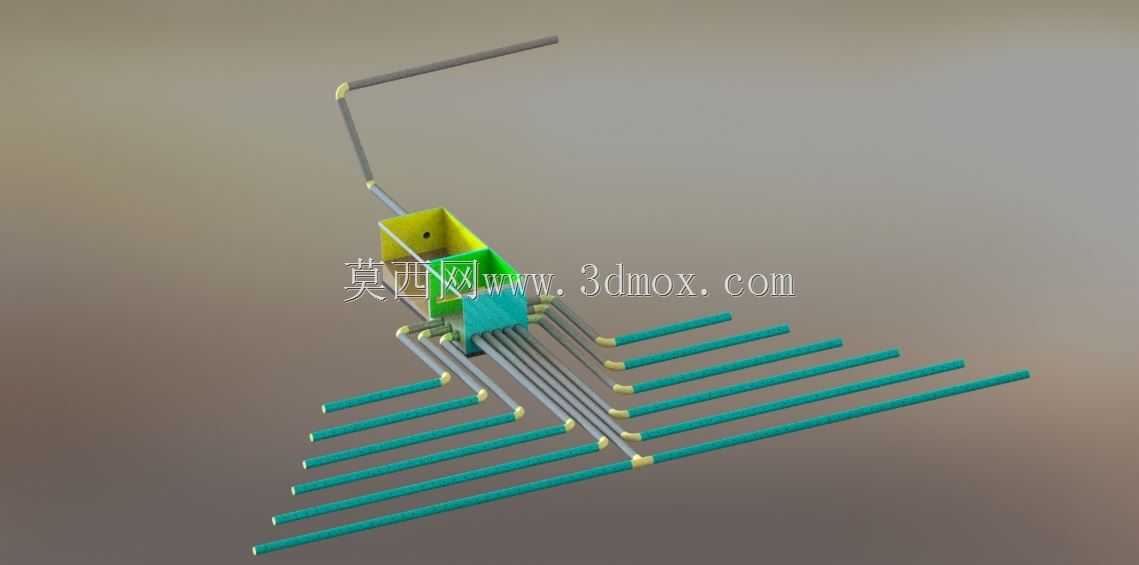

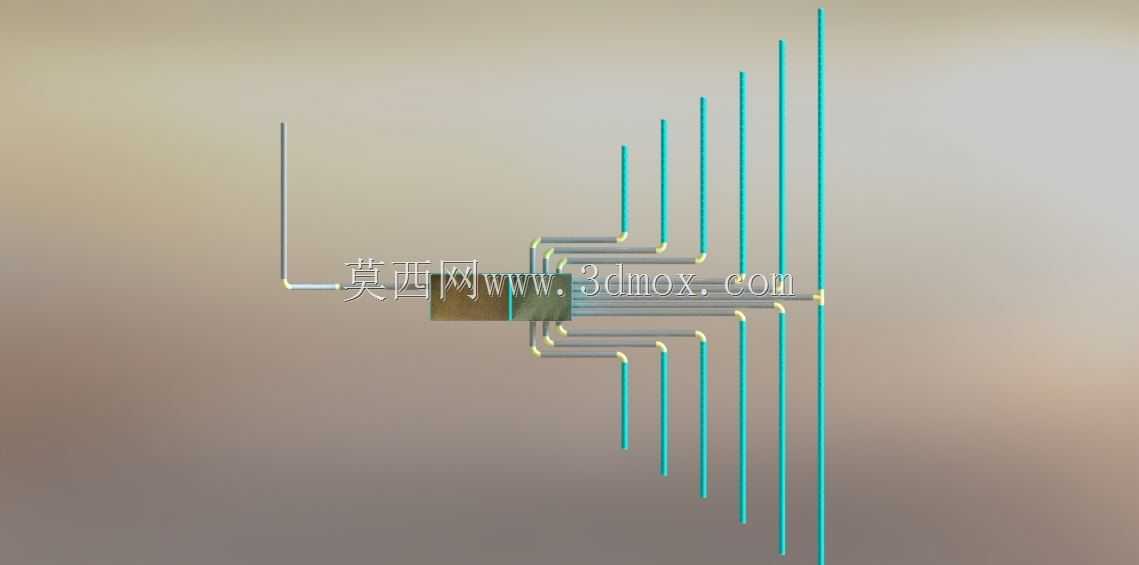

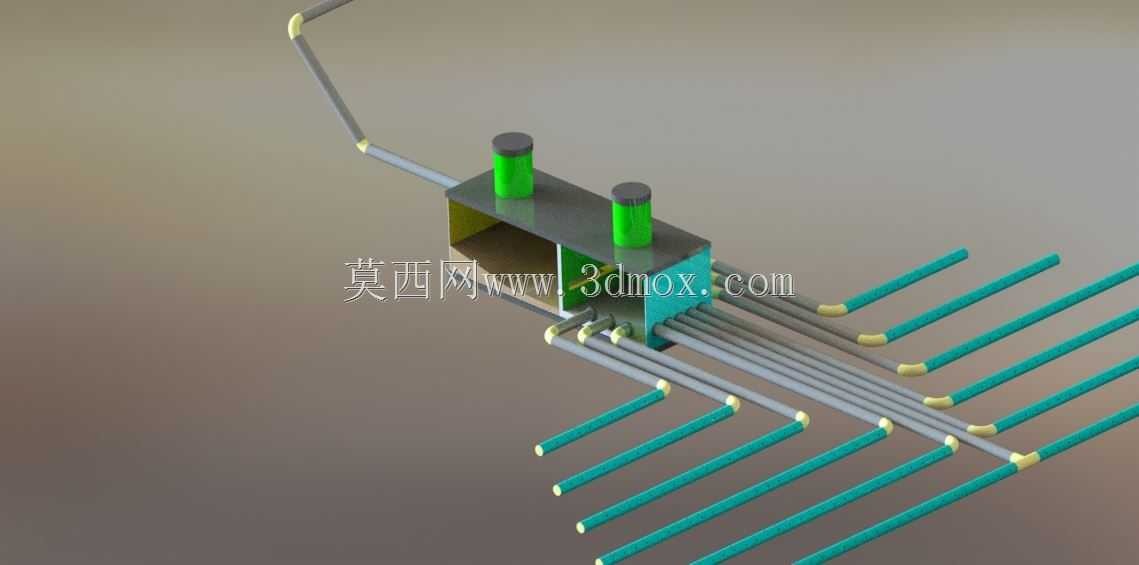

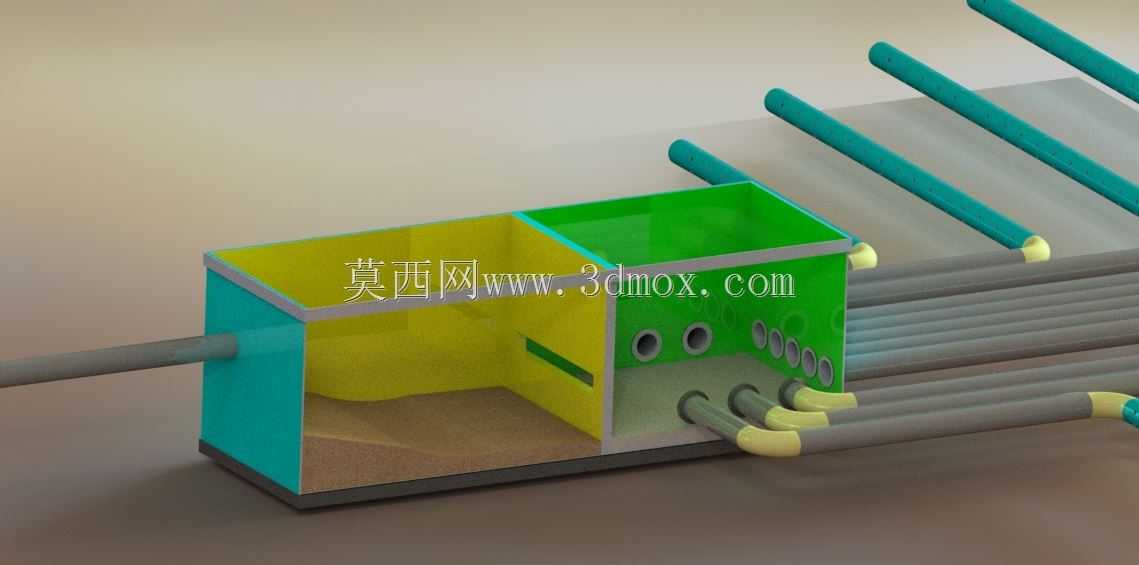

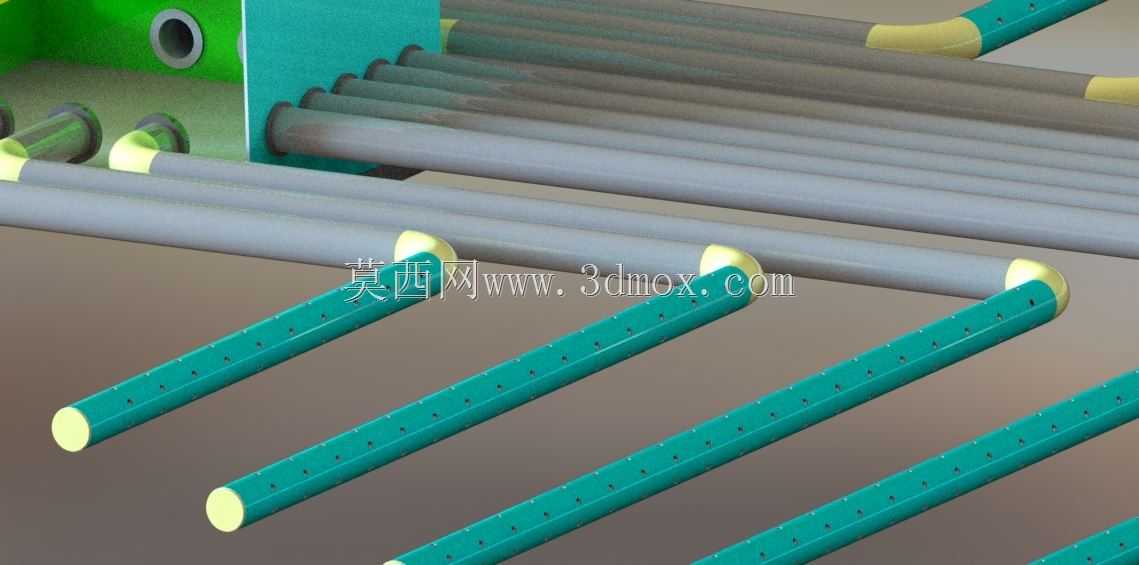

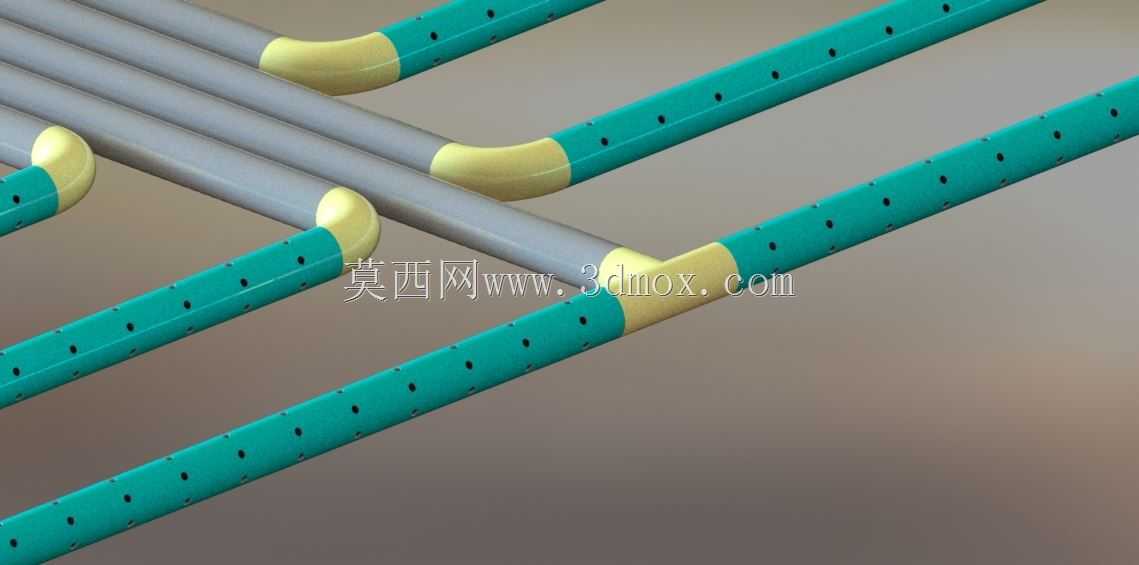

该结构针对村镇集中居住区、中小型商业配套、城郊小型公共建筑的生活污水预处理场景设计，核心作用是在污水接入市政管网前完成悬浮物截留、粪污厌氧发酵、污泥初步沉降的预处理工序，避免大体积杂质堵塞后续排水管网，降低下游集中污水处理站的进水负荷。从结构设计逻辑来看，整体采用矩形钢混预制舱体作为主反应腔，腔体内部分隔为三级沉降发酵仓，相邻仓体之间通过错位布置的过流孔连通，过流孔位置避开仓底沉泥区与表层浮渣层，保证污水在仓内按推流路径流动，避免短流导致的处理效率下降。舱顶设置两个带密封盖板的检修井筒，井筒高度匹配地面覆土厚度要求，日常运维时可通过检修口完成清掏、设备检修作业，无需大面积破开地面铺装。进出水端采用多组平行布置的布水、集水管路，每根管路端部设置45度斜切布水口，进水端斜口朝向仓体下方，避免进水水流直接冲击仓底沉泥层造成污泥翻涌，出水端斜口朝向仓体上方，避开表层浮渣层，保证出水均匀收集，避免局部水流速度过快导致浮渣随出水流出。布水管与集水管沿舱体宽度方向等距排布，管间距经过水力计算校核，保证整个仓体断面的水流分布均匀，无水力死区，提升仓体有效容积利用率。安装边界方面，舱体侧壁预留的管路接口统一采用标准法兰连接面，接口中心标高与常规室外埋地排水管网的管顶标高匹配，现场安装时可直接对接同规格的埋地排污管，无需额外制作变径接头。舱体底部设置整体式混凝土找平垫层安装位，垫层厚度根据场地地基承载力调整，避免不均匀沉降导致舱体开裂、管路接口渗漏。舱体顶部设计有不小于300mm的覆土厚度预留空间，可满足普通人行地面、小型绿化地面的铺装要求，若需通行机动车，可在舱顶额外铺设配筋混凝土承压层，无需改动主体池体结构。设计过程中对管路的插入深度、仓室的容积比例做了反复校核，第一仓截留大颗粒杂质的容积占总容积的40%，保证足够的沉泥储存空间，延长清掏周期，后续两仓逐步完成厌氧发酵与上清液收集，出水悬浮物浓度可满足市政管网的进水要求。所有外露管路均做防腐防渗处理，适应地下潮湿、土壤腐蚀的使用环境，检修井筒盖板采用密封防盗结构，避免雨水灌入、异味散逸，同时防止无关人员开启引发安全事故。
