商用暖通系统双向分流空调通风管道

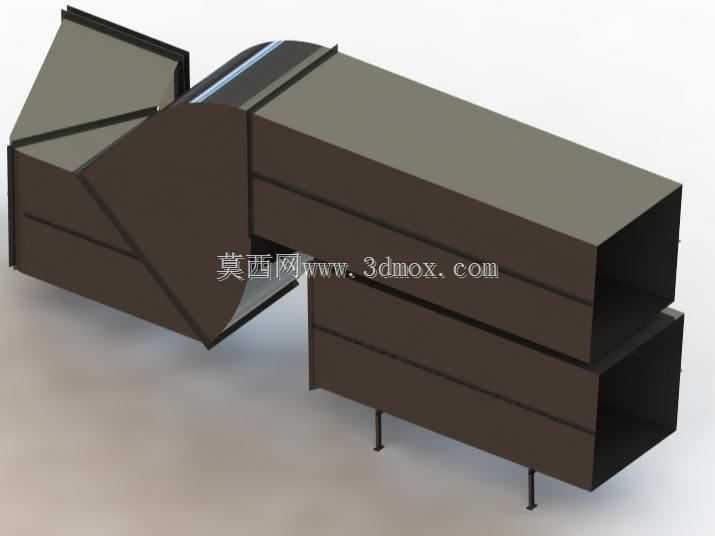

这类双向分流空调管道，主要应用在商用建筑的中央空调送风、回风系统中，常见于写字楼、商业综合体、工业厂房的吊顶夹层或设备层管弄空间，承担单路主风向两个不同送风区域分配气流的作用，避免单一直管无法覆盖多区域送风的问题，也能减少管路分叉处的紊流风阻，降低送风过程中的能耗损失。从结构设计来看，该管道采用矩形截面主体，匹配常规商用通风系统的风管模数，分叉段做了圆弧过渡的导流设计，而非直角拼接，能让气流在分流时顺着导流面平滑流向两个支路，减少直角拐角带来的风噪与压损，实际运行中能有效降低风机的输出负载。管道的支腿结构是按照吊装或落地支撑的安装边界设计的，支腿的间距匹配常规风管安装的吊架跨度要求，安装时不需要额外做支撑结构的改制，直接对接主风管与支路风管的法兰边即可完成装配，接口处的折边做了密封压边结构，对接后配合密封胶条就能减少漏风率，满足暖通系统的密封性要求。设计过程中优先考虑了管路的空间适配性，整体的外形尺寸控制在常规风管的安装净空范围内，分叉段的弯折角度经过气流模拟验证，两个支路的风量分配偏差控制在合理区间，不会出现某一路送风不足、另一路风量过剩的情况。管道的壁板采用等厚度板材拼接，加强筋的设置沿着气流方向布置，既保证了管壁的结构强度，避免风机运行时的风压导致管壁震颤产生噪音，也不会因为额外的加强结构占用过多的通流截面积，保证送风的有效过流面积满足设计风量要求。在实际项目选型中，这类双向分流管可以直接替代传统的现场制作分叉三通，预制化的结构能减少现场施工的切割、拼接工作量，提升暖通管路的安装效率，同时标准化的结构也能保证管路的一致性，避免现场制作带来的尺寸偏差、角度偏差导致的风阻过大、漏风等问题，适配常规的低速送风系统的压力工况，在日常运行中不需要额外的维护，结构稳定可靠，能适配不同送风温度的工况，不会因为温变产生结构变形影响密封性能。
