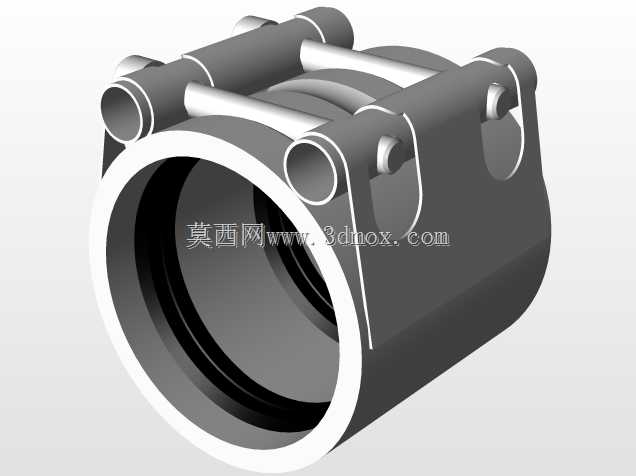

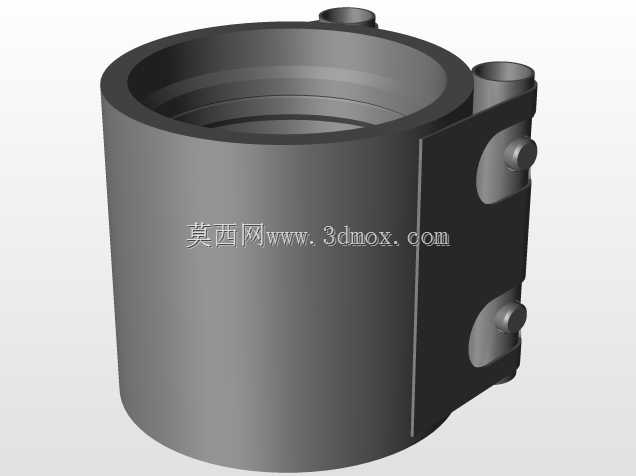

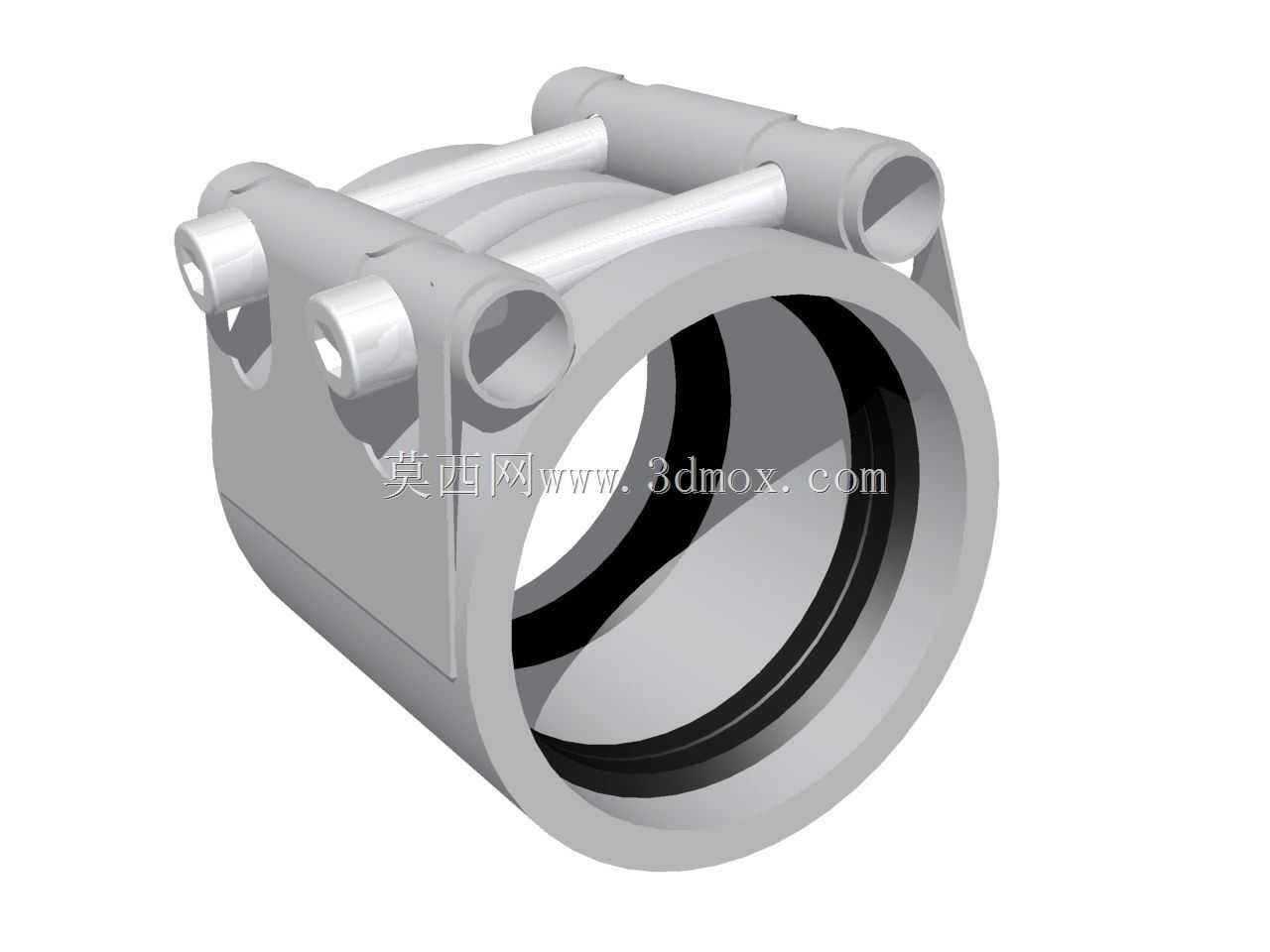

DN65规格straubflex型管道连接管座

在民用给排水、工业流体输送、市政管网改造等诸多涉及管路布设的场景里，管道连接的可靠性与安装便捷性始终是工程落地环节的核心考量点，这款适配公称通径DN65、对应外径76.1mm管材的straubflex型管座，正是为解决中小口径管路的快速对接、密封补偿需求而设计的连接构件。不同于传统法兰连接需要预先对管材端部做翻边、焊接法兰盘的复杂预处理，该管座采用抱箍式卡接结构，安装时无需对管材端面做特殊加工，只需将两根待对接管材的端部插入管座内部的密封腔，拧紧周向布置的紧固螺栓即可完成连接，大幅压缩现场施工的工时成本，尤其适合老旧管网抢修、空间受限的管廊内部作业等无法开展大规模焊接操作的工况。从结构设计逻辑来看，该管座的主体承托结构采用一体化铸造成型的环形基座，基座内侧预留了适配橡胶密封圈的环形嵌槽，密封圈采用双唇口结构，在管材插入后可同时实现端面密封与径向抱紧密封，即便管材存在轻微的轴向错位、角度偏斜或者运行过程中的小幅振动位移，密封圈也能通过自身的弹性形变补偿间隙，避免出现流体渗漏问题。基座外侧对称布置的铰接式锁紧耳座，搭配横向穿设的紧固拉杆，在螺栓锁紧过程中可将锁紧力均匀传递到整个环形抱合面上，不会出现局部应力集中导致的管材变形或者密封压合不均的问题。从安装边界尺寸来看，该管座的整体径向轮廓尺寸控制在适配DN65管材安装的常规预留空间范围内，轴向安装长度远短于同规格法兰对接所需的总长度，在管路布设时不需要为连接部件预留过长的轴向操作空间，对于紧凑排布的管路系统十分友好。在实际工程应用中，这类管座可适配不锈钢管、镀锌钢管、PVC-U管等多种材质的同外径管材，不需要针对不同管材更换专用连接配件，通用性较强，可广泛应用在冷水输送、低压流体输送、通风管路等工作压力不超过1.6MPa的管路系统中，同时其可拆卸的结构设计也方便后期管路的维护与改线，不需要像焊接连接那样切割破坏原有管材，降低后期运维的材料损耗。设计过程中重点考量了锁紧力的均匀分布问题，耳座的铰接位置经过受力校核，确保螺栓锁紧时整个环形结构的收缩量一致，避免出现单侧压合过紧导致密封圈挤入管材间隙、另一侧压合不足出现渗漏的问题，同时外露的金属部件均做了防锈处理，可适应潮湿、轻度腐蚀的地下或户外安装环境，延长构件的整体使用寿命。
