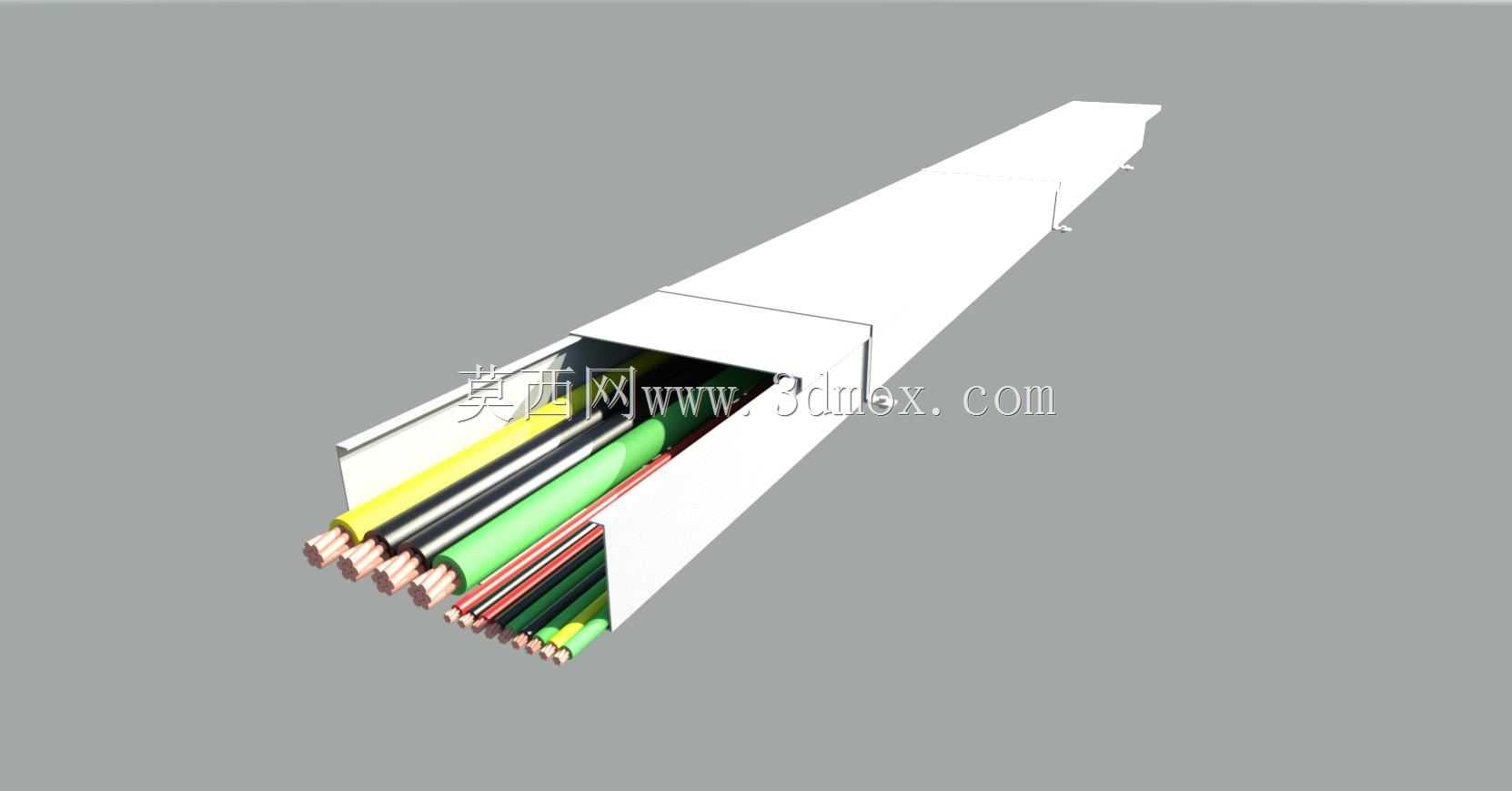

工业布线用300×100规格槽式电缆敷设构件

在工业厂房配电、数据中心布线、轨道交通沿线供电、大型商超机电安装等场景里，线缆的有序敷设与防护一直是机电施工环节的核心要点之一，这类槽式电缆构件正是为解决多规格线缆集中布设需求设计的。从实际使用角度看，它的核心作用是将动力电缆、控制电缆、通讯线缆等不同类型的线路集中收纳在封闭槽腔内，既可以避免线缆直接暴露在环境中受到机械磕碰、粉尘侵蚀、液体溅落的损伤，也能规整布线路径，减少后期线路检修的排查难度，同时在一定程度上隔绝线缆故障产生的火花外溢，降低周边区域的安全隐患。设计过程中优先考虑了现场安装的适配性，300×100的内腔尺寸可以容纳多根不同线径的电缆，预留的2mm壁厚既保证了槽体自身的结构强度，在常规架空、壁挂安装场景下不会因为线缆自重出现槽体变形，也不会因为壁厚过大造成材料浪费、增加安装负重。槽体采用分段式拼接结构，单段长度适配常规运输与现场搬运的尺寸边界，安装时可以根据实际布线路径做裁切、拼接，槽盖与槽身采用卡扣式配合，不需要额外的固定件就能实现盖合，后期需要新增或者更换线缆时，直接掀开槽盖即可操作，不需要整体拆卸槽体。从结构细节来看，槽体边角做了圆弧钝化处理，避免施工人员安装时被锐边划伤，同时也防止穿线过程中槽体边角割破线缆绝缘层；槽身外侧预留的安装孔位，适配常规的膨胀螺栓、吊码、支架固定尺寸，不管是沿墙面壁挂安装、采用吊筋架空安装，还是在电缆沟内支架上铺设，都能直接匹配通用安装固件，不需要现场二次打孔调整。这类构件的建模过程严格遵循机电安装的实际尺寸规范，所有配合间隙、壁厚、安装孔位的参数都对应实际量产产品的尺寸公差，做布线仿真、机电安装BIM建模时，可以直接调用该模型排布线路走向，校验槽体与周边管线、建筑结构的安装间隙，提前规避现场安装时出现的位置冲突、尺寸不匹配问题，减少施工阶段的临时调整工作量。
