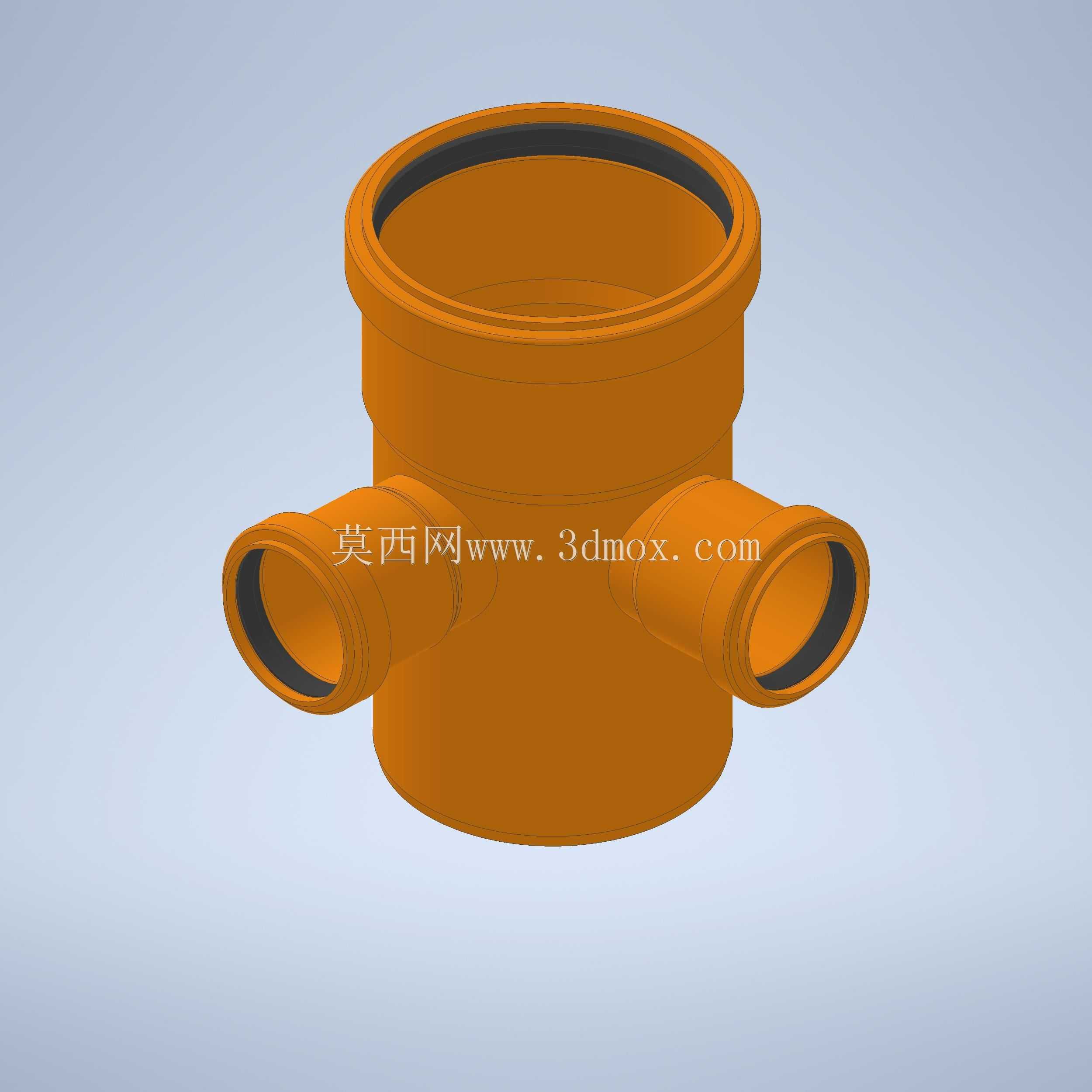

87度异径双支管KG排水三通管件结构

在民用建筑排水、市政排污管网改造以及工业废水输送管路的布设场景中，异径斜三通是实现主干管路分流、多支路汇流的核心连接构件，这款87度夹角的双支管KG管件，正是针对同标高双支路排水需求设计的专用连接件。不同于常规正三通的垂直支管结构，87度的支管倾斜角度更贴合排水管路的重力流特性，能有效降低支管水流汇入主干管时的对冲阻力，减少管路内水塞、气堵的发生概率，提升排水系统的整体通畅性。从结构设计来看，该管件采用主干管通径、双支管缩径的异径结构，主干管承口适配大口径排水管路的对接需求，两个对称布置的斜向支管可同时接入两路小口径排水支管，无需在主干管上重复开孔接驳，大幅降低现场施工的渗漏风险。所有承口端均内置橡胶密封圈卡槽，安装时配合对应规格的橡胶圈即可实现承插式密封连接，无需额外焊接或粘接作业，适配老旧管网改造的快装需求，也能适应管路运行过程中轻微的沉降位移，避免接口开裂渗漏。建模过程中，优先保证承插接口的配合尺寸精度，主干管与支管的承口内径、承插深度严格匹配对应公称直径管材的外径公差范围，确保安装时的配合间隙控制在密封件的有效补偿区间内。两个支管的轴线与主干管轴线夹角固定为87度，既保留了接近垂直分流的管路走向适配性，又通过微小的角度偏移引导支管水流沿主干管管壁顺流而下，避免垂直汇入时的水流飞溅与噪音问题。管件外壁的加强筋结构沿支管与主干管的相贯线区域均匀布置，对应管路安装后应力集中的受力位置，提升整体结构强度，避免回填压实或管路承重时出现接口开裂。从安装边界来看，该管件的主干管上下承口为同轴直通结构，安装时可直接串接在主干管路的对应节点位置，两个斜向支管的伸出长度经过优化，不会与相邻管路的固定支架产生空间干涉，在狭小的管井、吊顶内布设时，能有效减少管路转弯所需的空间占用，降低整体管路系统的布设成本。针对排水管路内长期输送带腐蚀性污水的使用场景，管件整体壁厚均匀，相贯线位置做了圆弧过渡处理，避免直角结构带来的应力集中与杂物挂附问题，长期使用过程中不易出现淤积堵塞，能有效降低管路系统的后期运维频次。
