T4法兰四合一排气集气接管结构

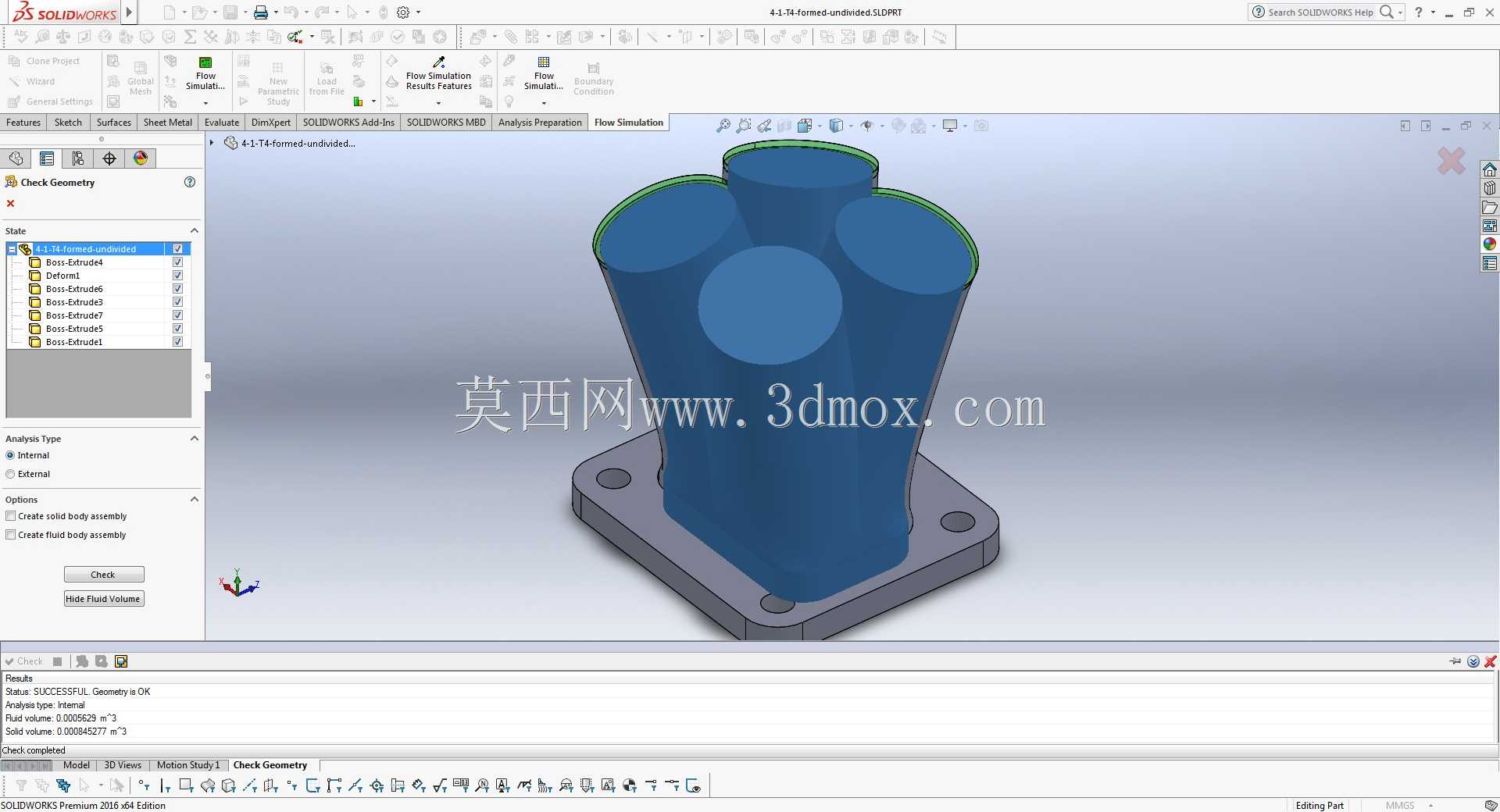

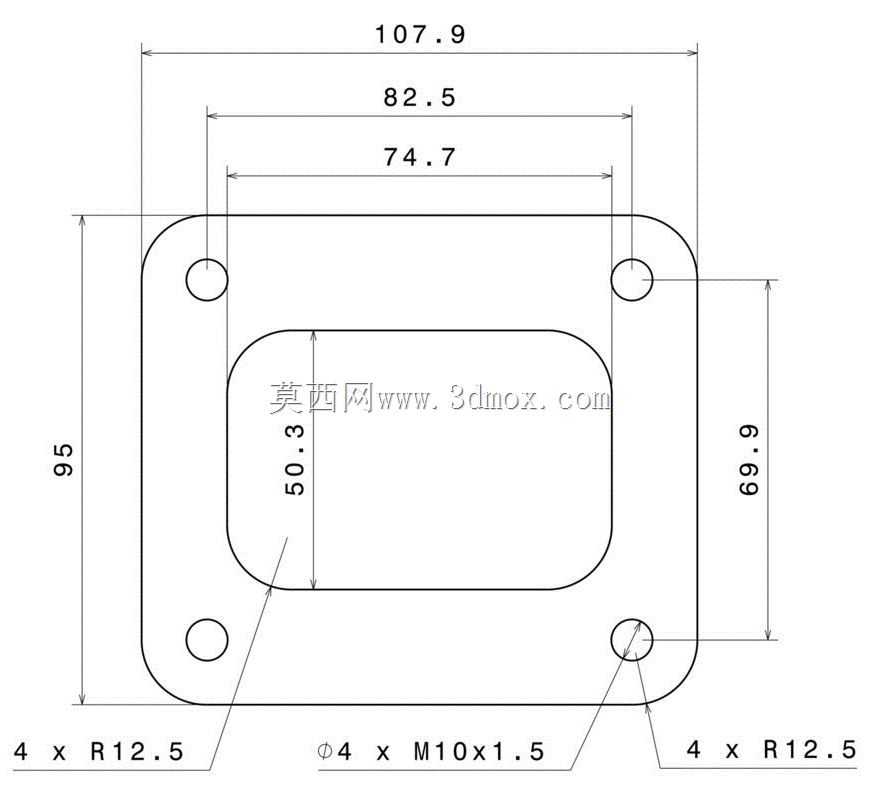

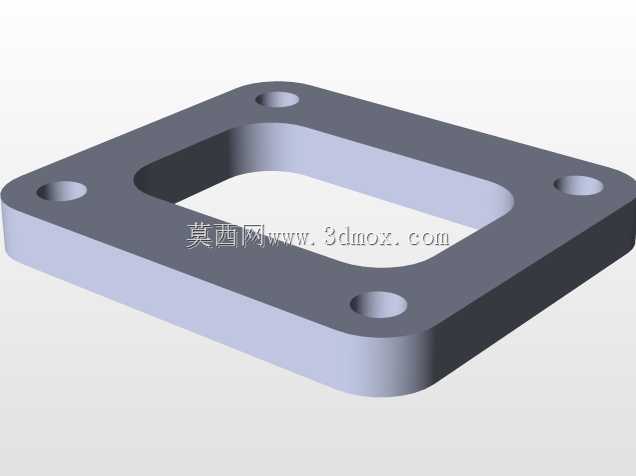

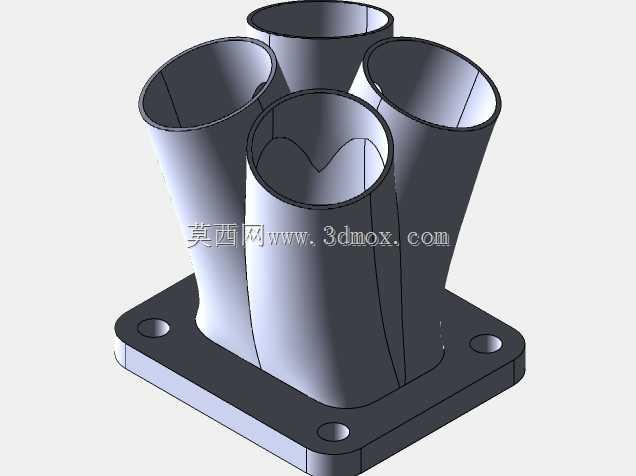

在动力排气系统的管路布设场景中，这类四合一集气结构是多支路排气汇流的核心衔接部件，主要承担将四个独立排气支路的介质统一导入单一下游管路的作用，常见于内燃机排气改造、多支路通风集气、工业废气集中收集等工况，能够在有限的安装空间内完成多管路的规整汇流，避免多管独立排布带来的空间冗余、管路干涉问题。从实际使用需求出发，该结构的设计首先要满足流体通路的完全密封要求，所有流道内壁做顺滑过渡处理，避免直角折角带来的流体阻力激增，减少介质在汇流位置的紊流、涡流产生，降低排气背压对上游动力单元或通风系统的效率影响。结构底部采用方形法兰作为安装基准，法兰上预留四个对称布置的安装通孔，可通过螺栓紧固件与上游的安装基座实现刚性固定，安装时只需匹配法兰端面的密封件即可实现端面密封，无需额外做管路焊接定位，降低现场装配的难度。四个进气支管采用空间变角度排布，每根支管的轴线根据汇流腔的型面做渐变收敛，从上端的圆形进气口逐步过渡到下端的汇流腔接口，支管之间的相邻型面做顺滑相切处理，既避免了支管之间的结构干涉，也能让不同支路进入的介质在汇流腔内平稳混合，减少不同支路介质对冲带来的振动与噪音。设计过程中针对两种使用场景做了结构适配，一种是适配机械加工装配的无流量盖结构，支管端面预留机加工余量，可根据实际对接的管路尺寸做二次精加工，保证对接端面的平面度与配合公差；另一种是带流量测试盖的结构，可直接在出厂阶段完成各支路的流量均匀性测试，验证不同支管的流道阻力一致性，满足对流量分配精度有要求的测试工况。整个结构的主体采用焊接管件拼接成型的思路设计，各支管与法兰、汇流腔的连接位置预留焊接坡口，建模时的分型面完全匹配焊接加工的工艺要求，生产时可直接将各分段管件定位后完成焊接，无需额外做复杂的工装定位，降低加工制造的难度。流道尺寸设计上，进气端内径与外径匹配常规的排气支管通用尺寸，汇流后的出口通径满足四个支路同时满流量通过的通流面积要求，避免汇流位置出现通流截面骤减导致的节流问题，法兰的外形尺寸、安装孔位间距均按照通用T4法兰的安装规范设计，可直接替换同规格的常规集气部件，无需对原有安装基座做改造。结构的壁厚选择兼顾了结构强度与轻量化要求，既能够承受排气介质带来的温度变化与压力脉动，也不会因为壁厚过大带来额外的重量负担，支管外壁的曲面做等壁厚处理，保证焊接加工时各位置的受热均匀，减少焊接变形带来的尺寸偏差。
