液压系统用锁紧式油缸结构三维设计

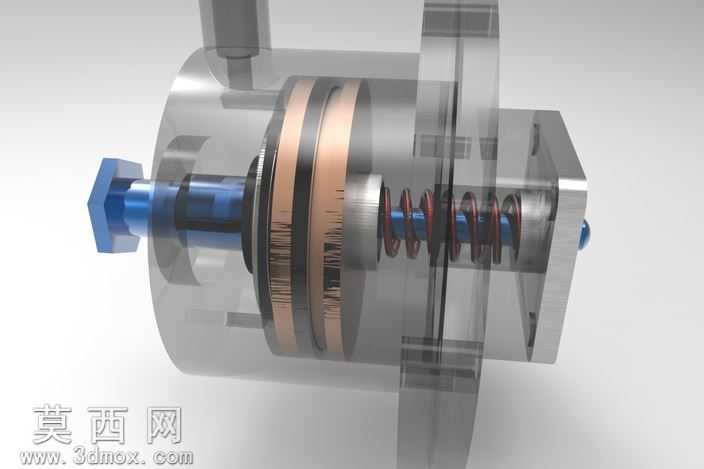

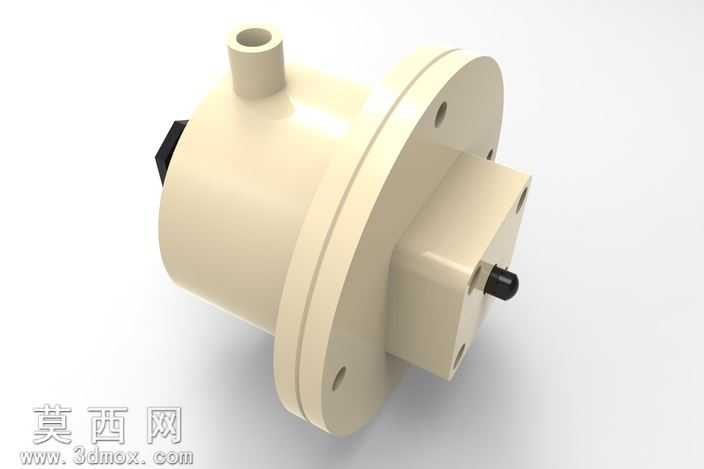

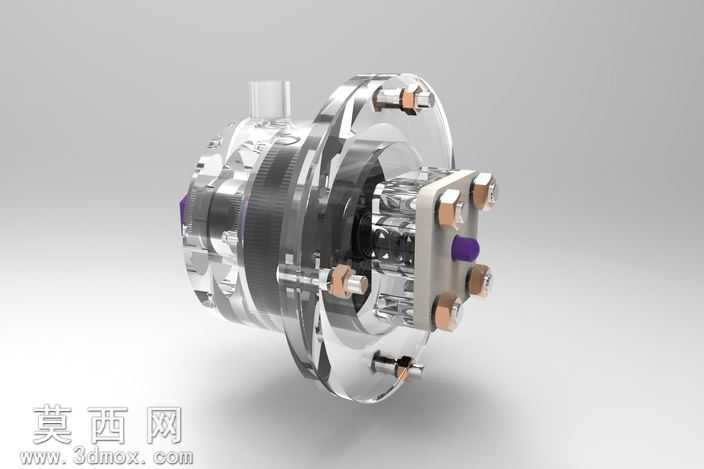

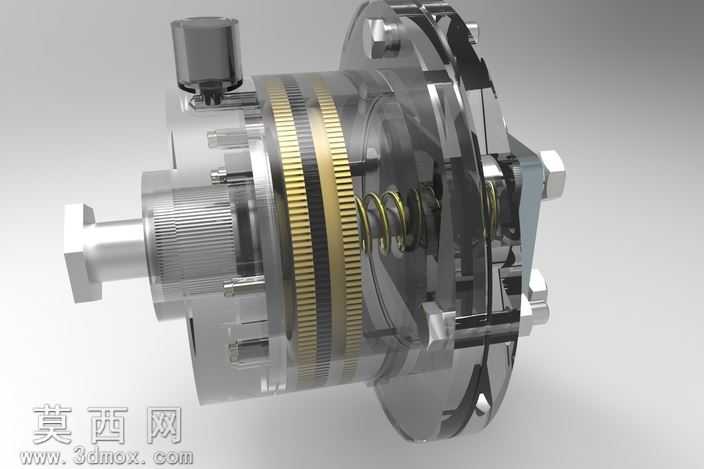

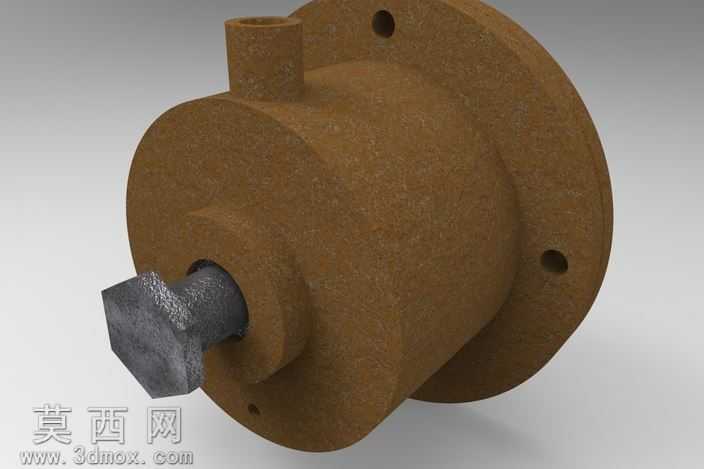

本作品为液压系统配套的油缸锁三维结构设计，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与液压元件行业标准，从核心功能需求出发完成全参数化建模，所有结构尺寸均经过合理性校验，可直接用于结构展示、原理教学与后续生产参考。建模阶段首先完成整体装配基准的搭建，以中心主轴为装配核心，依次完成缸体基座、锁紧齿圈、弹性复位组件、端盖连接结构、进出油接口等零部件的独立建模，每个零件均保留完整的建模特征树，参数可根据实际工况需求灵活调整。渲染阶段采用半透明壳体与实体结构结合的展示方式，外层缸体部分赋予高透耐磨工程塑料材质，适当调整透明度与折射参数，清晰展现内部的传动与锁紧结构；内部传动齿圈赋予黄铜金属材质，添加细腻的金属拉丝纹理与做旧质感，还原真实铜制传动件的视觉效果；复位弹簧采用弹簧钢材质，调整金属光泽与粗糙度参数，凸显弹簧的弹性结构特征；主轴与端盖紧固件采用不锈钢材质，添加细微的机加工纹理，还原金属机加工零件的真实质感；顶部的控制阀组件采用黑色哑光工程塑料材质，与金属部件形成清晰的材质区分，让整体结构层次分明。结构设计上，该油缸锁集成了液压驱动与机械锁紧双重功能，当液压油通入对应油腔时，压力推动内部齿圈啮合结构脱开，主轴可随油缸活塞完成直线往复动作，实现常规的油缸驱动功能；当需要锁紧定位时，切断压力油供给，复位弹簧推动齿圈结构复位啮合，通过齿形的咬合实现主轴位置的机械锁止，避免负载作用下活塞出现位移，可将油缸活塞杆稳定锁定在指定位置，解决常规液压油缸在负载工况下容易出现位置漂移、保压失效的问题。设计过程中充分考虑了零部件的装配工艺性，所有连接部位均预留合理的装配公差，密封沟槽的尺寸符合液压密封件的标准选型要求，齿圈的齿形参数经过受力校核，可承受额定负载下的锁紧冲击力，进出油接口采用标准液压管螺纹设计，可直接匹配常规液压管路接头，端盖与缸体采用螺栓连接结构，方便后续的拆解维护与密封件更换。整体模型通过爆炸视图、半透明剖切等展示方式，完整呈现了油缸锁的内部装配关系与工作原理，每个零部件之间的配合关系清晰明确，无干涉错装问题，既可以作为液压元件教学的直观演示模型，也可以为液压锁紧机构的设计研发提供结构参考，帮助设计人员快速理解液压锁紧的实现逻辑，缩短同类产品的开发周期。
