集装箱式泵组配套检修操作平台结构

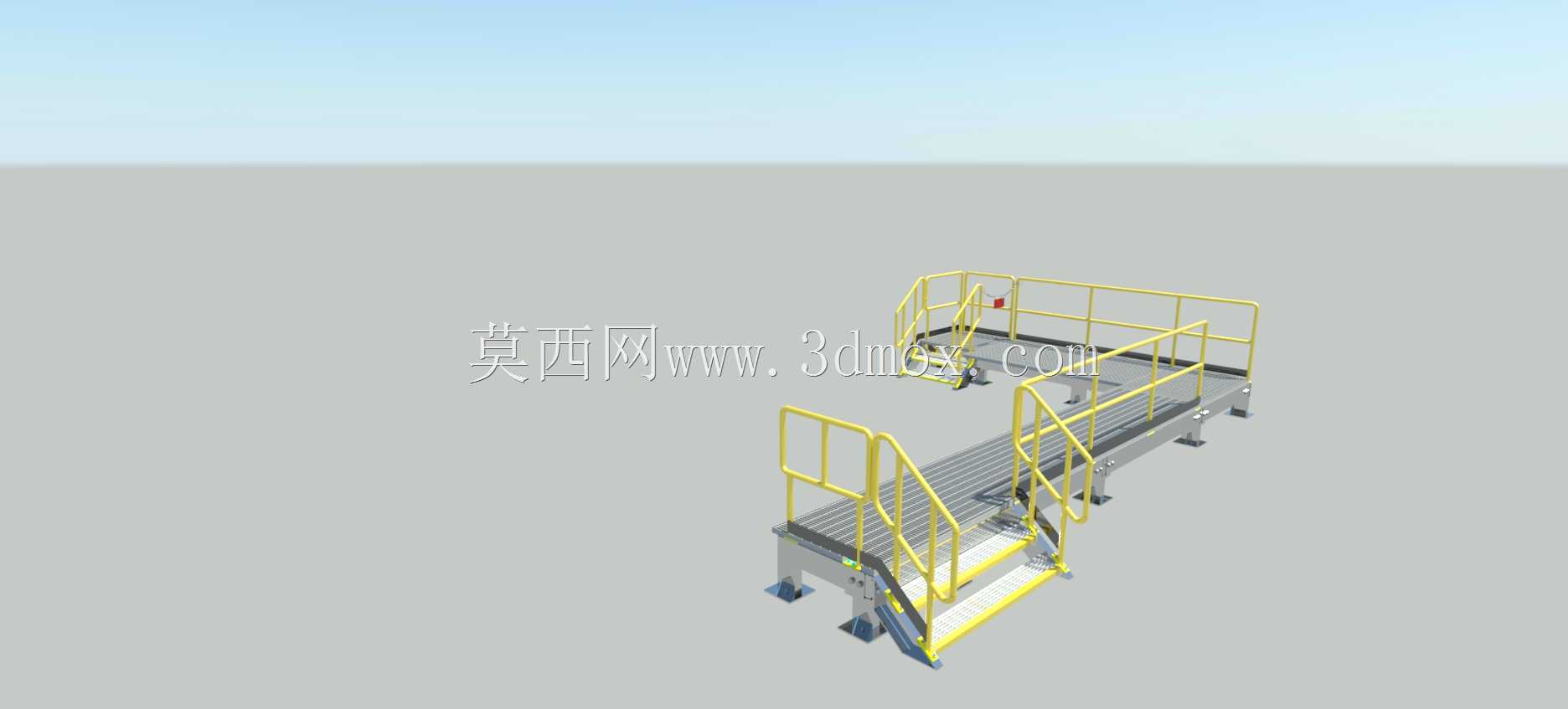

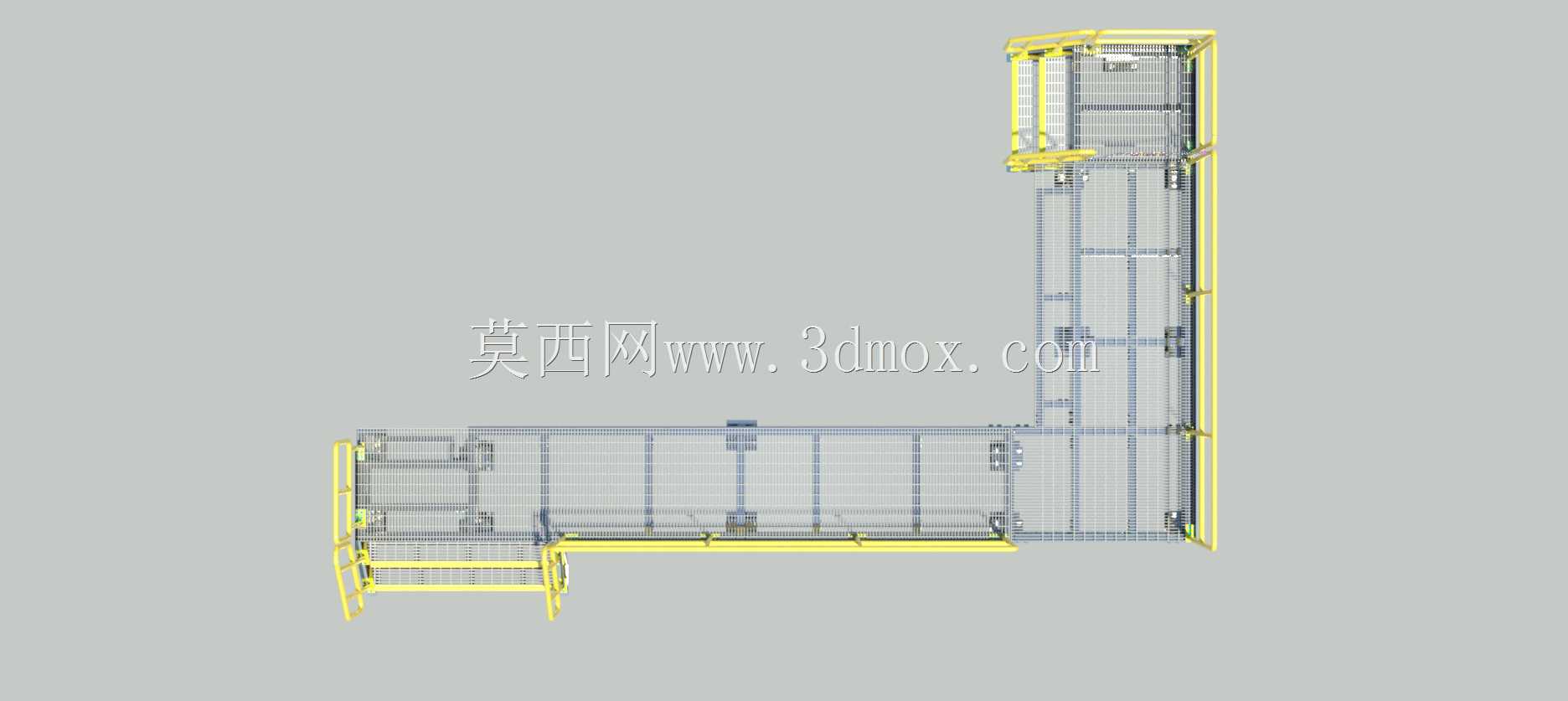

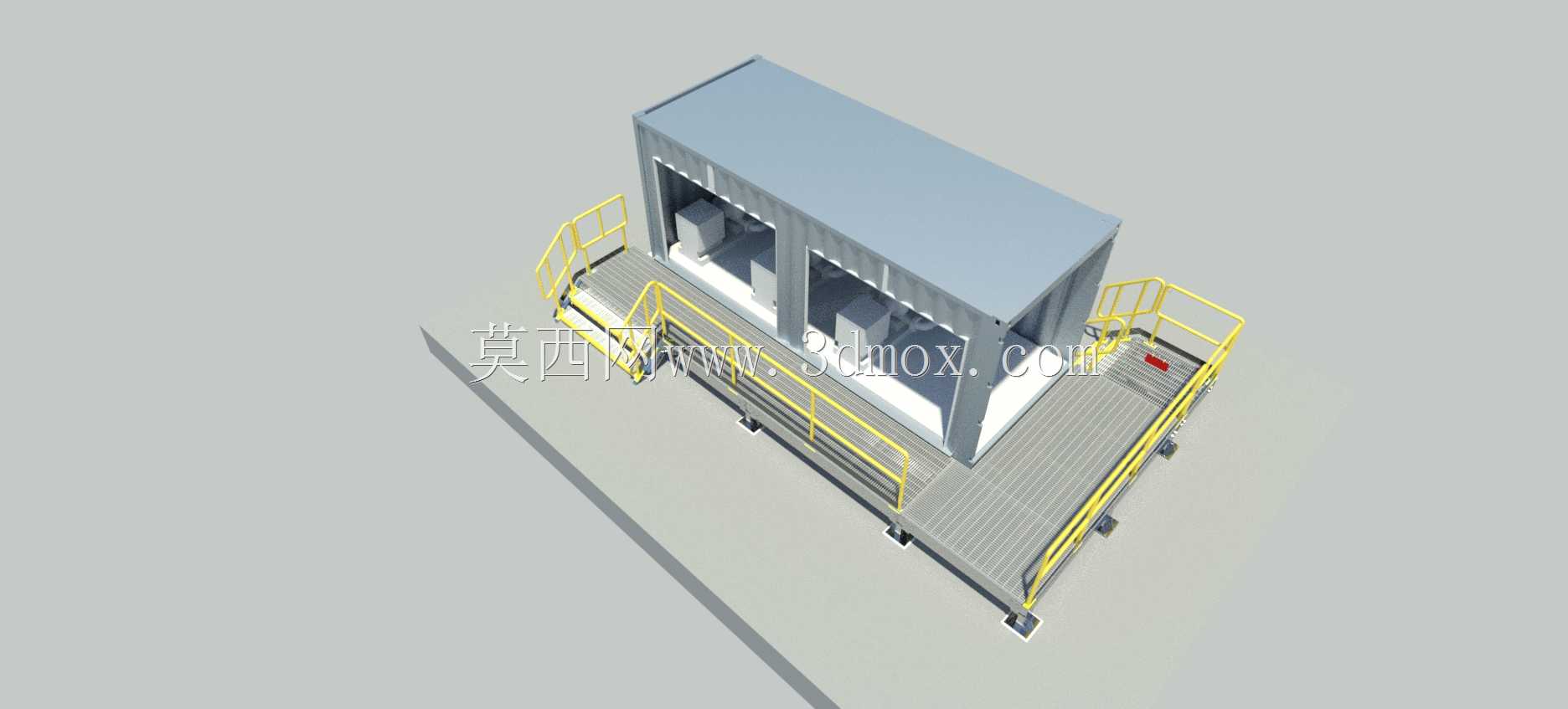

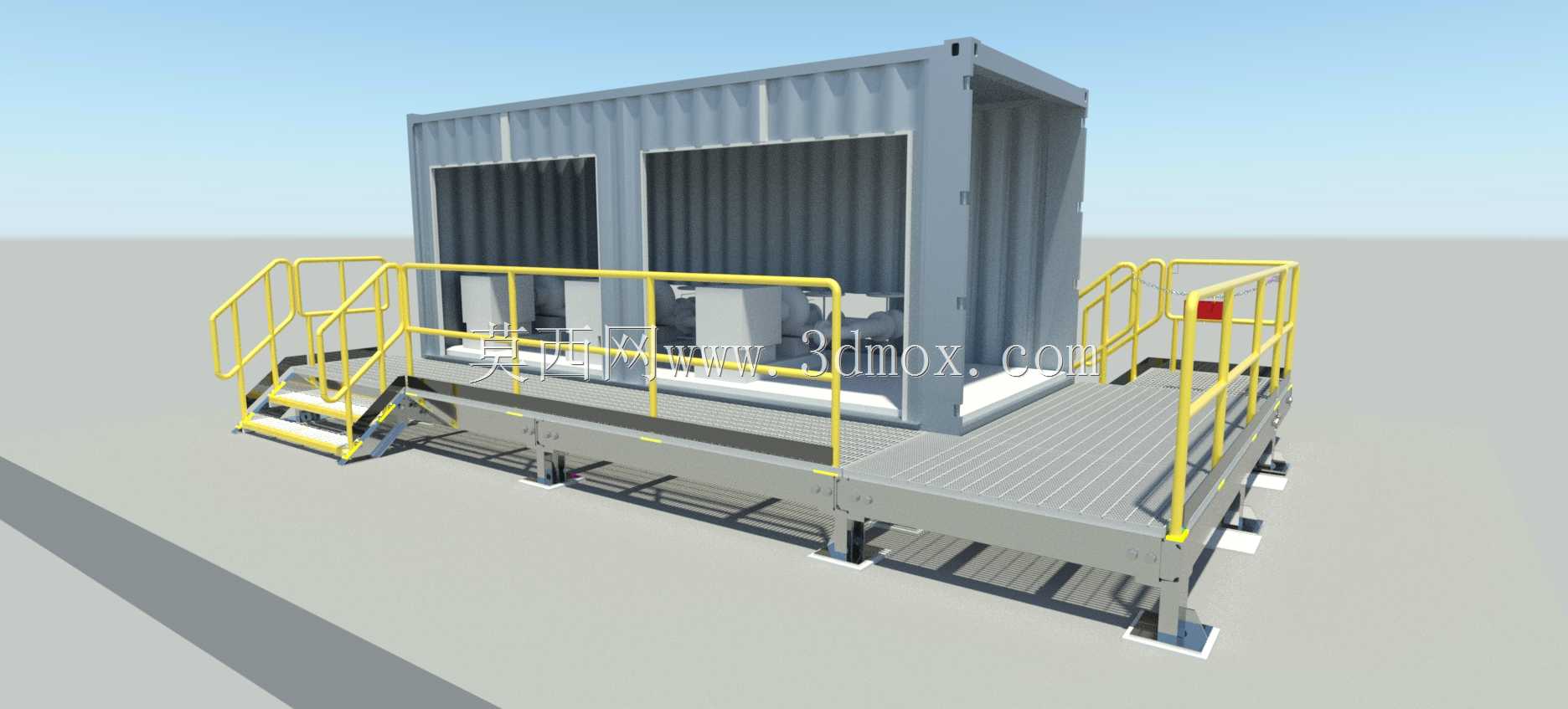

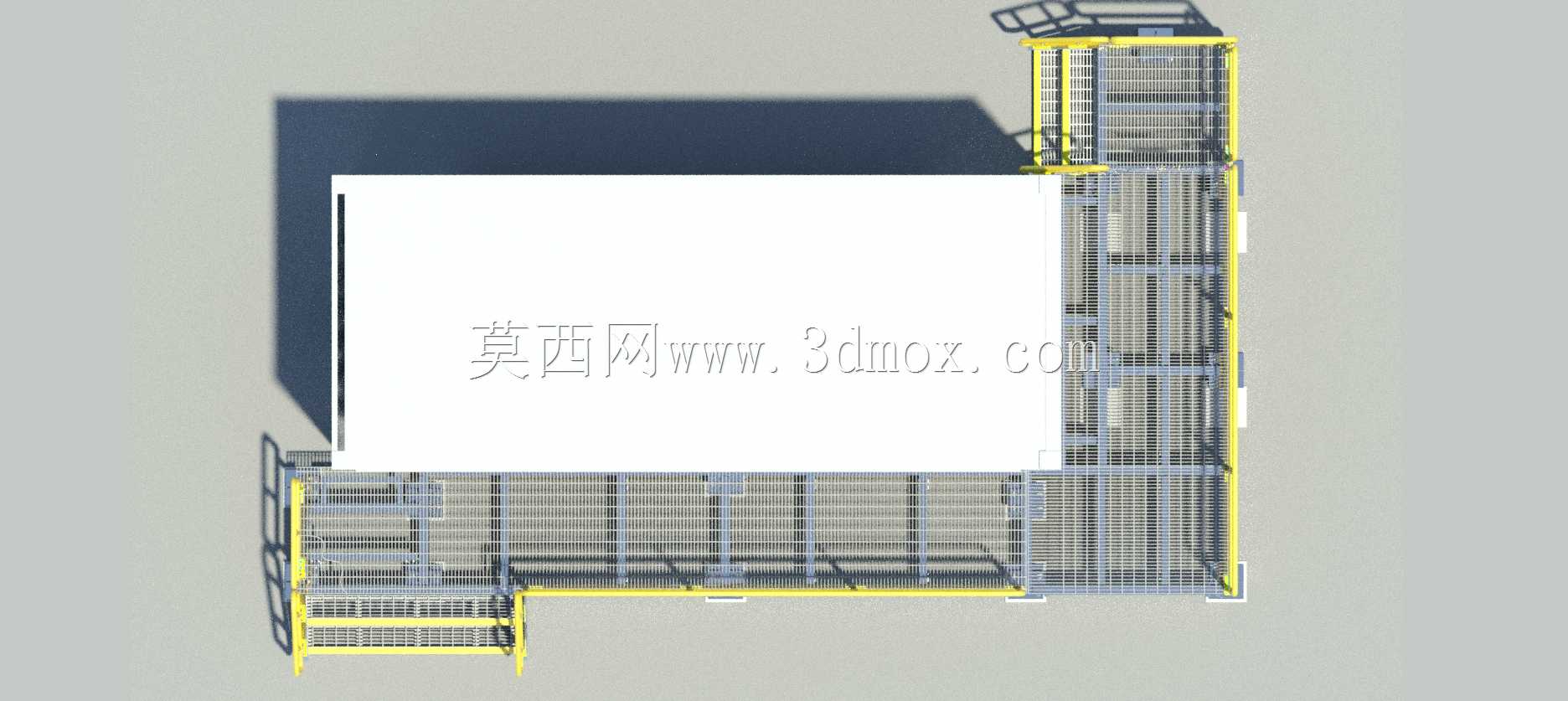

这套集成结构主要面向野外作业、临时布设的泵组运维场景，常见于油气田临时注水站、应急排涝作业点、野外施工供水点这类没有固定厂房配套的作业区域，把泵组主机的承载空间和日常检修的操作界面做了一体化整合，省去了现场单独浇筑设备基础、搭建临时检修架的工序，到场后找平固定就能接入管线投用。整个结构以标准海运集装箱作为泵组的封闭承载舱体，舱体内部预留了泵体、管路、阀组的安装固定点位，侧壁开设的通槽对应泵组的管线接口与散热通风需求，日常闲置时可以加装封闭门板，避免野外风沙、降雨侵蚀内部泵组部件，转运时直接依托集装箱的标准角件结构完成吊装、固定，适配通用的集装箱货运车辆，不需要额外制作运输工装。和舱体衔接的钢制操作平台是检修作业的核心承载面，平台面板采用防滑花纹钢板铺设，边缘满焊黄色安全护栏，护栏高度符合工业作业平台的安全防护要求，转角位置做了圆弧过渡避免磕碰，还预留了安全警示件的安装位。平台一侧设置了带防滑踏步的斜梯，踏步边缘做了防滑止挡设计，梯身两侧加装扶手，方便运维人员携带工具上下平台。平台底部采用可调式支撑脚结构，可以根据现场地面的平整度调整支撑高度，抵消场地不平带来的平台倾斜问题，支撑脚底部的垫板可以分散平台荷载，避免在软质地面出现沉降。设计阶段先确定了集装箱的标准外廓尺寸作为集成边界，平台的延伸范围控制在舱体单侧的合理操作距离内，既保证泵组所有外露检修点都在平台的操作覆盖范围内，又不会占用过多的现场布设空间，护栏和梯台的位置避开了集装箱的吊装点位与管线接口方向，不会干扰设备吊装和管线对接作业。平台的承载能力按照日常检修的最大荷载设计，可满足两到三名运维人员同时携带工具开展拆检、换件、管路调整等作业，平台和集装箱舱体的衔接位置做了平齐处理，不存在高差绊脚的隐患，护栏的横杆间距符合安全防护规范，防止工具从平台缝隙掉落。整个结构的所有钢制构件都做了防腐涂装处理，适配户外长期放置的使用需求，焊接位置都做了焊后打磨与防锈补涂，避免长期户外使用出现锈蚀脱漆的问题。
