法兰式三通球阀工业管路控制构件

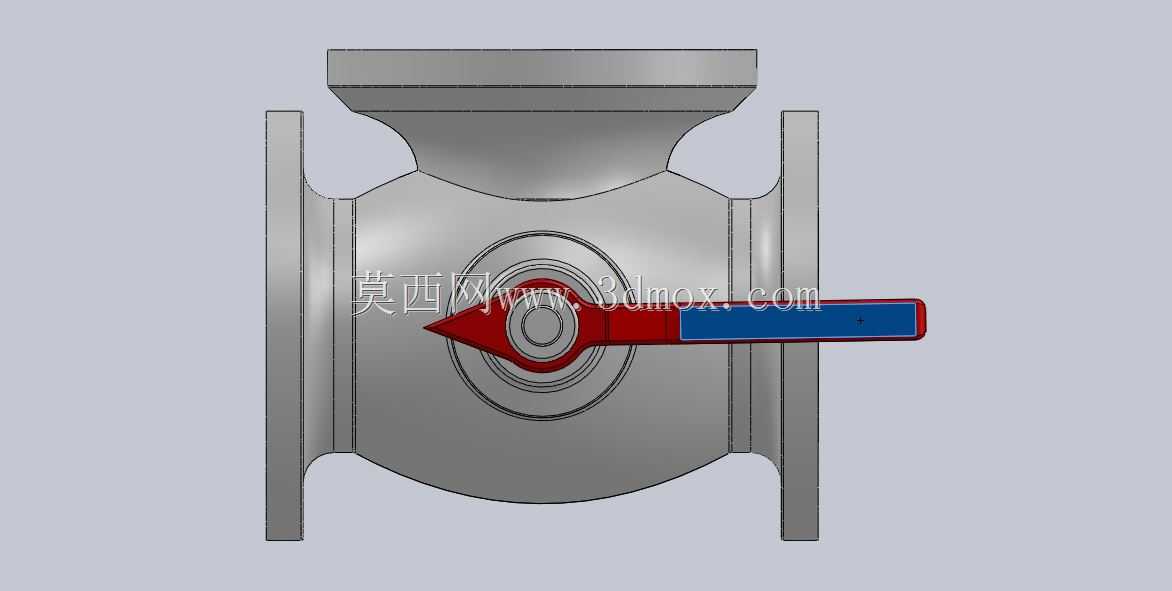

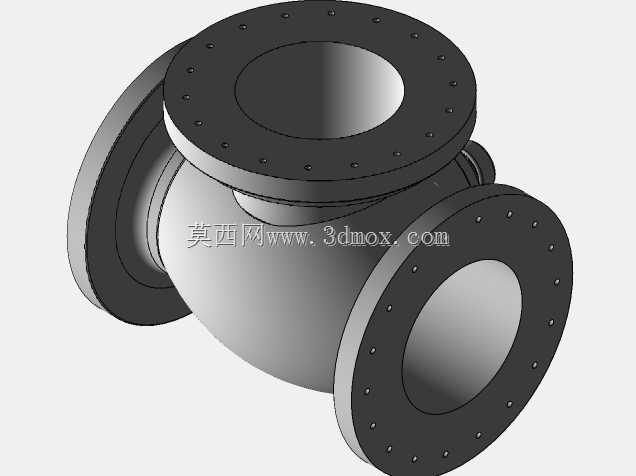

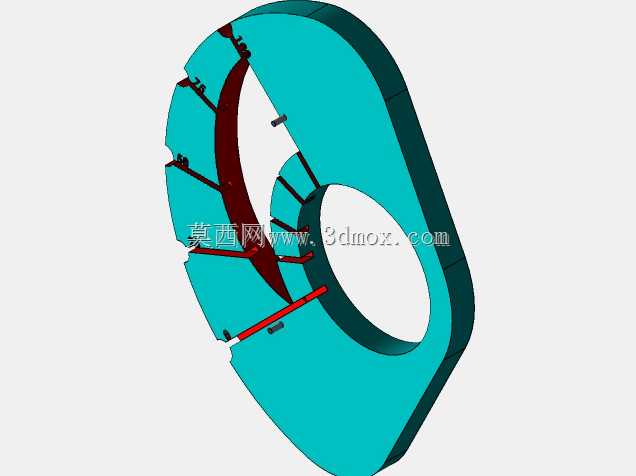

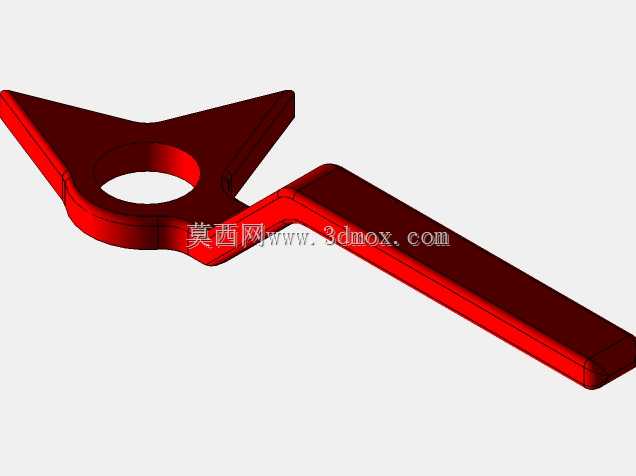

这款三通换向球阀的三维结构，完全围绕工业流体管路的多通路切换需求搭建，日常在化工介质输送、暖通水循环、市政给排水支管分流、成套设备流体回路切换场景中都能见到这类构件的身影，核心作用是替代两个直通阀完成管路的合流、分流或者流向切换，减少管路接头数量，降低介质泄漏的潜在风险点。从结构设计逻辑来看，阀体采用三向法兰对接结构，三个通路口的法兰端面同轴度、密封面平面度都做了对应公差约束，安装时可直接与同通径的管路法兰配对，通过螺栓锁紧即可完成固定，不需要额外加工转接接头，适配常规PN16压力等级的工业管路安装要求，安装边界预留了足够的螺栓操作空间，不会出现扳手无法就位的装配干涉问题。阀芯采用三通通孔结构，搭配手柄驱动的阀杆传动，扳动手柄即可带动阀芯旋转90度完成通路切换，操作力矩经过结构优化，日常巡检切换时不需要额外加力杆就能完成操作，阀杆与阀体的密封部位采用多级填料密封结构，可有效避免介质从阀杆位置外渗。阀体的中腔流道做了圆弧过渡处理，没有直角突变结构，介质流经时的阻力损失更小，不容易在腔体内残留淤积介质，对于带有少量固体杂质的流体工况也有更好的适配性。建模过程中对法兰螺栓孔的位置度、阀杆与阀芯的配合间隙、手柄旋转的活动空间都做了干涉校验，所有装配关系都符合实际阀门的装配工艺要求，既可以直接用于管路系统的三维布局装配，也能作为同类阀门结构优化设计的参考基础，帮助设计人员快速完成管路系统的阀件选型匹配与空间布局校验，避免现场安装时出现管路与阀件、周边设备的空间干涉问题。
