梅赛德斯奔驰Actros重卡底盘结构三维设计

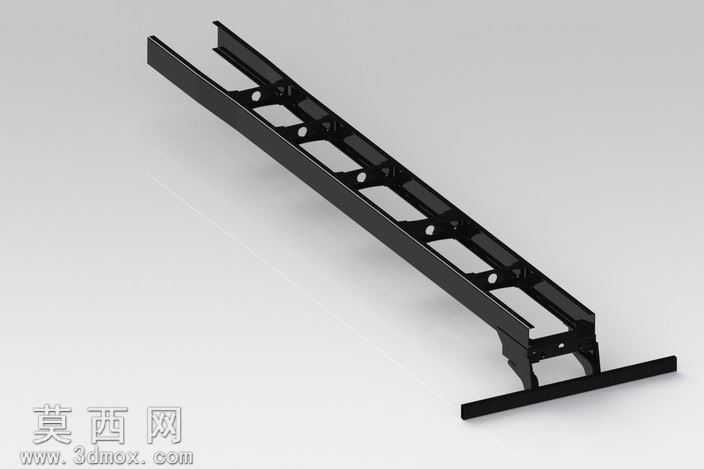

本模型为梅赛德斯-奔驰Actros系列重卡6×6驱动形式的底盘车架三维设计成果，建模阶段以真实量产重卡底盘的结构参数为参考基准，在三维建模软件中采用自底向上的装配建模思路完成整体搭建。首先完成底盘纵梁的参数化建模，两根平行布置的主纵梁采用变截面槽型钢结构设计，建模时精准还原了纵梁上预留的悬架安装孔、动力总成固定孔、附属部件装配位的位置与孔径参数，保证孔位的同轴度与位置公差符合实际装配逻辑。随后完成横梁结构的建模与装配，多根横梁按照载荷分布规律间隔布置在两根纵梁之间，每根横梁的截面形态根据承载需求做差异化设计，部分横梁采用冲压成型的槽型结构，部分采用加强型箱型结构，横梁与纵梁的连接部位还原了铆接加螺栓连接的复合固定结构细节，精准呈现了重卡车架高承载性的结构设计逻辑。车架前端的前下防护装置也做了精细化建模，还原了防护横梁与纵梁前端的连接支架结构，符合商用车前部防护的法规设计要求。材质渲染阶段，主车架结构统一赋予哑光黑色金属材质，模拟重卡车架实际采用的电泳防锈加黑色面漆的表面处理效果，调整材质的粗糙度与金属度参数，还原高强度钢材的哑光质感，连接部位的细节处做了轻微的边缘倒角处理，避免模型出现尖锐的失真棱角，同时对纵梁与横梁的贴合面做了装配间隙的微调，还原真实工业装配的合理间隙，避免出现模型穿模的问题。整体模型完整呈现了6×6重卡底盘车架的核心承载结构，清晰展示了纵梁贯通、横梁分层承载的商用车底盘设计思路，可用于重卡底盘结构教学、整车总布置方案验证、改装车底盘适配设计等场景，模型的结构比例协调，各部件的连接逻辑符合重型商用车的工程设计规范，能够直观展现奔驰Actros重卡底盘高承载性、高可靠性的结构设计特点。
