翼型旋钮单侧安装转舌式工业柜锁

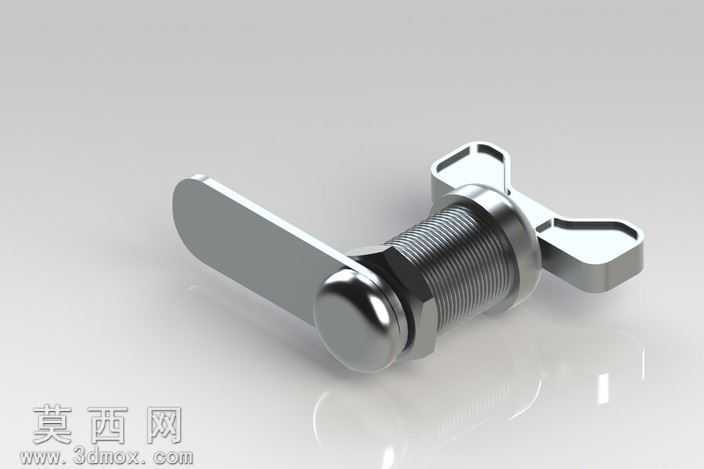

本作品为翼型旋钮单侧安装转舌锁的三维建模成果，建模阶段以实际工业锁具的装配逻辑为核心，先拆分锁体的核心组成单元：前端圆形锁头、带外螺纹的锁身主体、双侧翼型操作旋钮、尾部锁舌、锁紧螺母，在三维软件中通过草图绘制确定各部件的基准截面，以旋转命令生成锁头与螺纹锁身的基础回转体，针对翼型旋钮的对称翼片结构，采用对称草图拉伸后做圆角过渡处理，保证握持操作的人机工学弧度，避免尖锐棱角带来的使用划伤风险。材质设置阶段，针对锁具的金属质感做分层调整：锁身主体与旋钮采用哑光锌合金材质，调整金属粗糙度参数模拟压铸成型后的细腻磨砂质感，锁头端面做轻微抛光处理，添加低强度环境反射凸显金属的精致感，锁紧螺母与锁舌采用稍深的金属色调，区分不同装配部件的视觉层次，渲染阶段采用柔光箱打光，在锁具下方添加微弱的地面反射效果，还原金属锁具放置在光滑平面上的真实光影，避免生硬阴影破坏产品的质感表现。结构设计上充分考虑单侧安装的使用需求，锁身外螺纹适配标准柜体开孔尺寸，配套的锁紧螺母可从柜体后侧完成锁体的快速固定，无需双侧操作即可完成安装，翼型旋钮的力臂长度经过参数化调整，保证徒手旋转时无需额外工具即可完成锁止与解锁动作，尾部锁舌的旋转角度设置为90度行程，匹配常规工业柜体、配电箱、设备舱门的锁止需求，锁舌边缘做倒角处理，避免锁止过程中刮蹭柜体门框。建模过程中对各装配部件添加了配合约束，还原锁具实际装配时的同轴度要求，螺纹部分采用真实螺旋线扫描生成，而非贴图模拟，保证模型用于结构验证时的尺寸准确性，各部件的倒角、圆角细节均按照五金加工的工艺要求设置，避免出现现实加工无法实现的尖锐直角，整体模型既可以用于产品宣传的渲染出图，也可导出通用格式用于柜体设计的装配干涉检查，为工业柜体、设备箱门的配套锁具选型提供直观的三维参考。
