87度异径污水管道三通支管结构

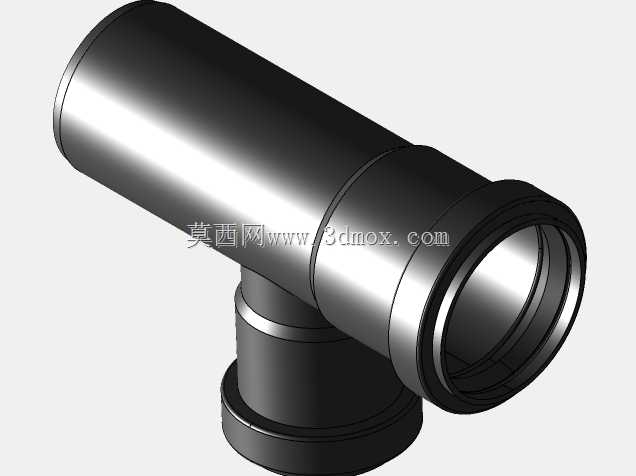

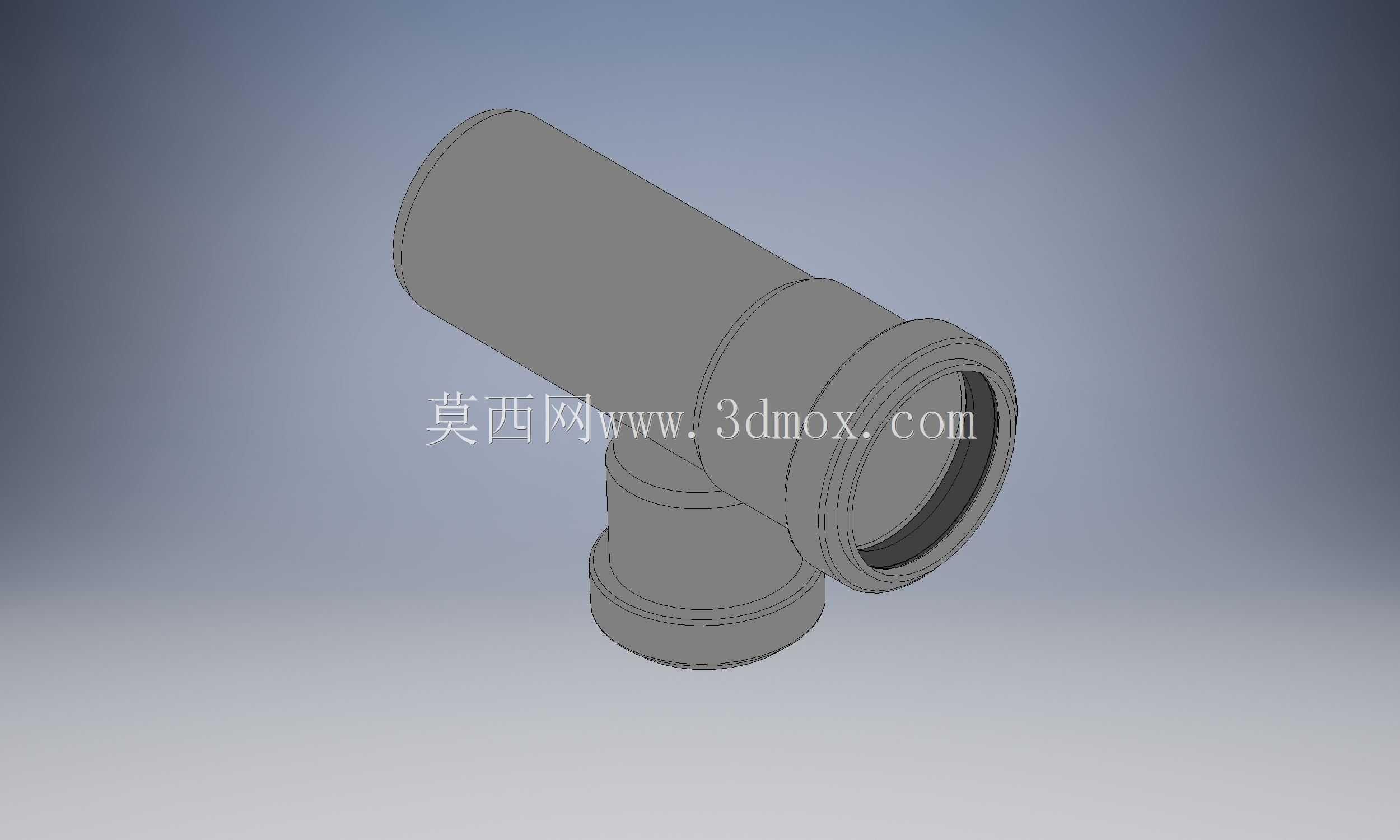

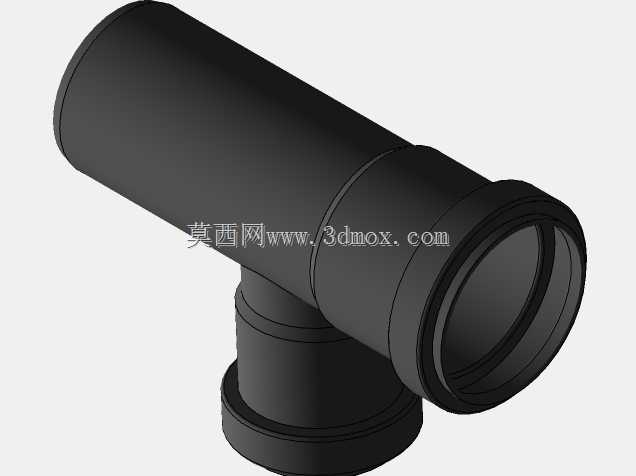

这款异径斜三通支管主要应用于建筑室内外排水管网、工业污水处理管路的支路接驳场景，在排水系统需要从主干管分出小口径支路、且管路走向存在87度转角的工况下使用，能够避免管路接驳处出现直角弯折造成的水流拥堵、杂物沉积问题，相比直角三通的水阻特性更适配重力流排水的流动逻辑。从结构设计来看，两个接口分别对应DN50与DN40的标准管材口径，承口端做了阶梯式限位结构，安装时管材插入承口后可直接抵到限位台阶，保证插入深度统一，避免现场施工时出现插入量不足导致的连接脱落、渗漏问题，承口内壁预留了密封件安装槽位，可适配橡胶圈密封或者粘接密封两种常见的塑料排水管连接工艺。87度的夹角设计并非随意取值，而是匹配建筑排水立管与横支管的常规排布角度，相比标准90度三通，小角度偏移能够让支管接入主干管时的水流方向更顺，减少水流对冲产生的排水噪音，同时降低支管污水汇入时对主干管管壁的冲刷磨损，延长管路整体使用寿命。外形上主体采用等壁厚结构设计，支管与主管的衔接位置做了圆弧过渡补强，避免管路成型时出现壁厚不均、应力集中的问题，在长期受污水浸泡、温度变化的工况下，过渡位置不会出现开裂渗漏。安装边界方面，这款三通的主管轴向长度、支管伸出长度都适配常规排水管路的安装间距，不需要额外裁切管材调整位置，在同层排水、隔层排水的施工场景中都能直接适配，承口的外径尺寸匹配标准管材的配套管卡规格，安装固定时不需要定制特殊规格的固定件。建模过程中严格参照排水管件的实际成型公差做了结构还原，承口的配合间隙、过渡圆角的曲率都和量产实物保持一致，可直接用于管路排布的干涉校验、施工模拟，也可作为管件族库的标准件调用，在做建筑给排水BIM建模、厂区污水管路改造设计时，能够直接导入装配环境验证管路走向是否合理，提前排查安装时可能出现的空间干涉问题，减少现场施工的改管工作量。
