紧凑型侧通法兰连接高压阀体结构

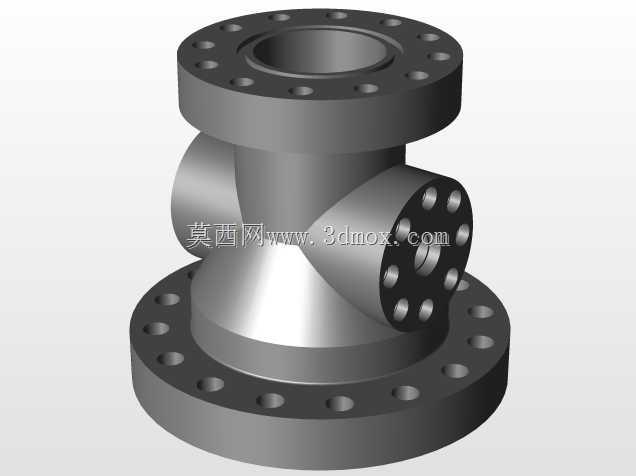

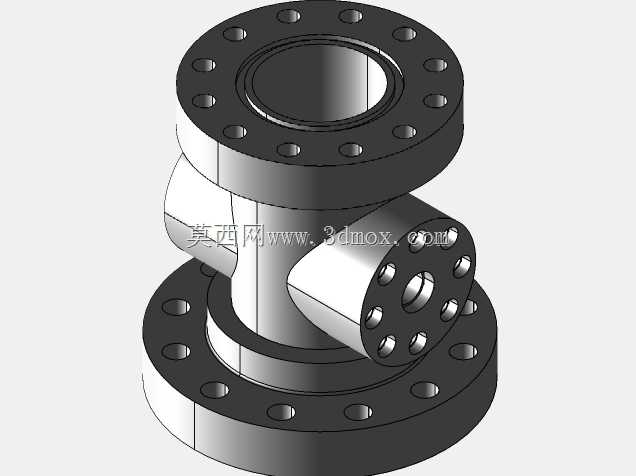

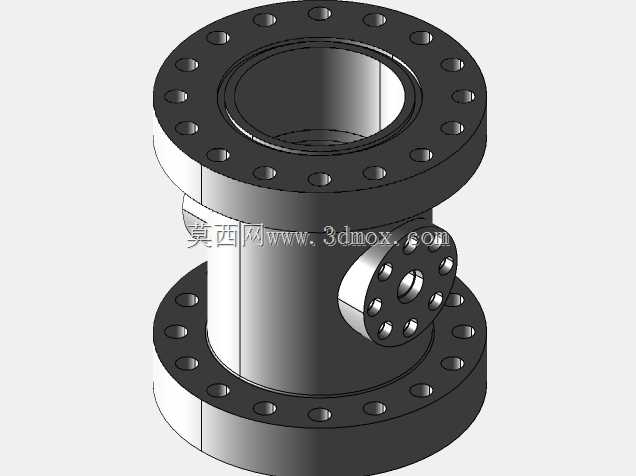

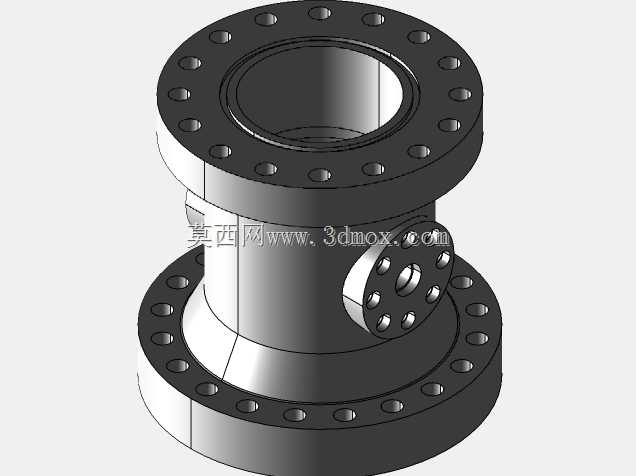

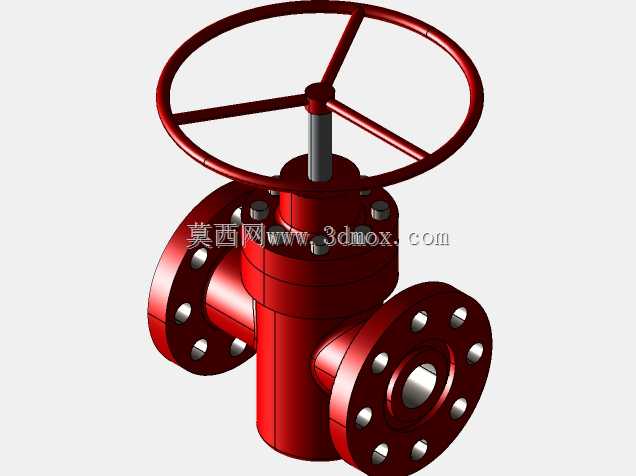

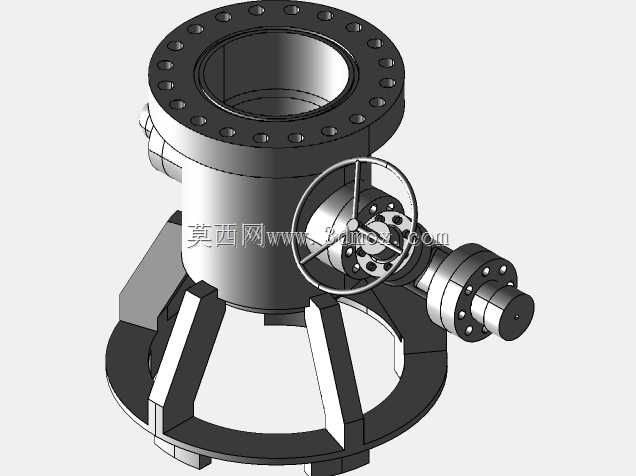

　　在油气开采、高压流体输送的工况场景里，这类带侧通接口的法兰连接阀体，是压裂作业、井口套管配套系统里的核心承压部件，主要承担高压介质的流向切换、通路截断与侧路分流功能，适配高压、高含固量的介质输送环境，能在井口高压管汇、压裂车组管汇、地下储配窖的管路系统中稳定工作。从结构设计逻辑来看，主体采用上下直通的大口径通腔设计，两端的法兰盘采用等径螺栓孔均布布局，法兰密封面采用突面结构，可适配金属缠绕垫片或高压八角垫的密封要求，上下法兰的螺栓孔数量、节圆直径严格匹配对应压力等级的管路法兰标准，安装时无需额外加工转接法兰，可直接与同压力等级的井口套管、压裂管汇段对接。侧部的小口径法兰接口为侧向通路，采用更小的螺栓节圆与更少的螺栓孔布局，

　　用于连接压力表、泄压支路、取样管路或者旁通控制管线，侧接口与主腔体的过渡段采用大圆角圆滑过渡，避免高压介质流经时产生紊流冲蚀，同时降低应力集中系数，提升阀体在交变压力下的疲劳寿命。外形尺寸上，主体通腔的内径匹配主流压裂管路的通径规格，上下法兰的外圆尺寸、厚度均满足高压工况下的强度要求，侧接口的中心高度与主腔体的中心轴线垂直，安装时可根据现场管路走向调整侧接口的周向角度，适配不同的现场布管需求，整体结构紧凑，没有多余的外凸结构，在井下套管配套、窖内管路布设这类空间受限的场景里，能有效减少安装占用空间，避免与周边管路、结构件产生干涉。建模过程中，腔体壁厚按照对应压力等级的强度计算结果取值，法兰盘的螺栓孔位置度、

　　密封面平面度均严格遵循行业设计规范，所有棱边均做了工艺倒角处理，既符合铸造、锻造的加工工艺要求，也能避免安装过程中尖锐棱边划伤密封件或者施工人员。主腔体与侧接口的相贯线位置做了加厚处理，对应高压介质冲刷最严重的区域，可有效提升该部位的抗冲蚀能力，延长阀体在高含砂压裂介质工况下的使用寿命，法兰背面的螺栓承靠面做了锪平处理，保证螺栓安装时的端面贴合度，避免螺栓受附加弯曲应力，提升连接可靠性。
