RTD Pt100铠装热电偶温度检测元件

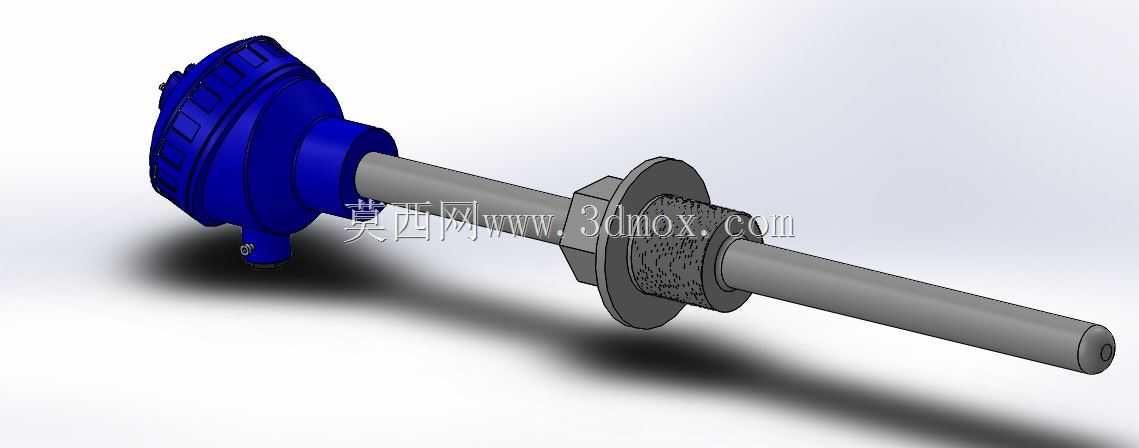

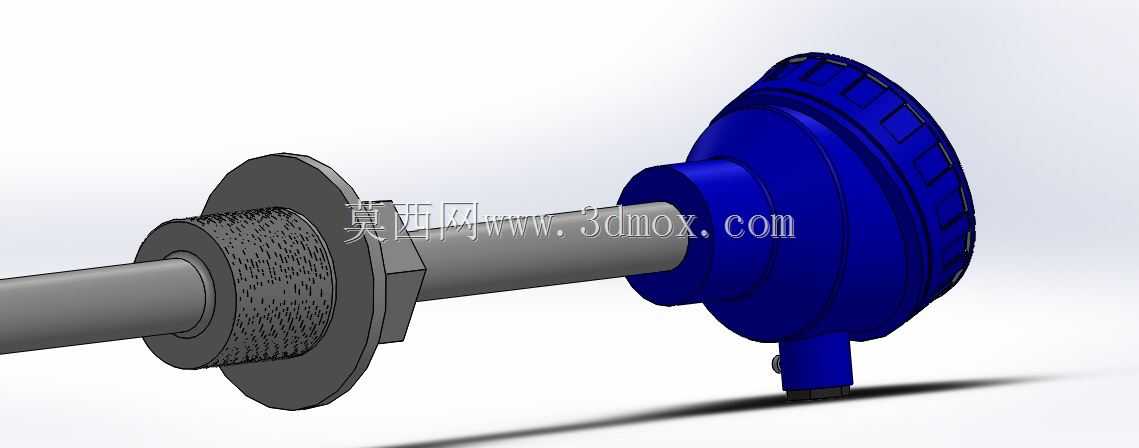

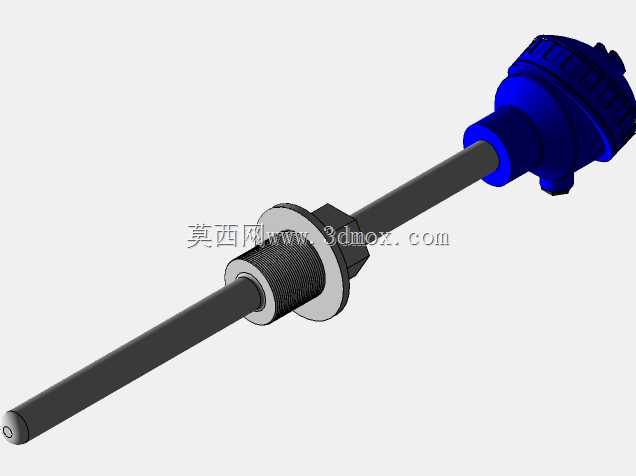

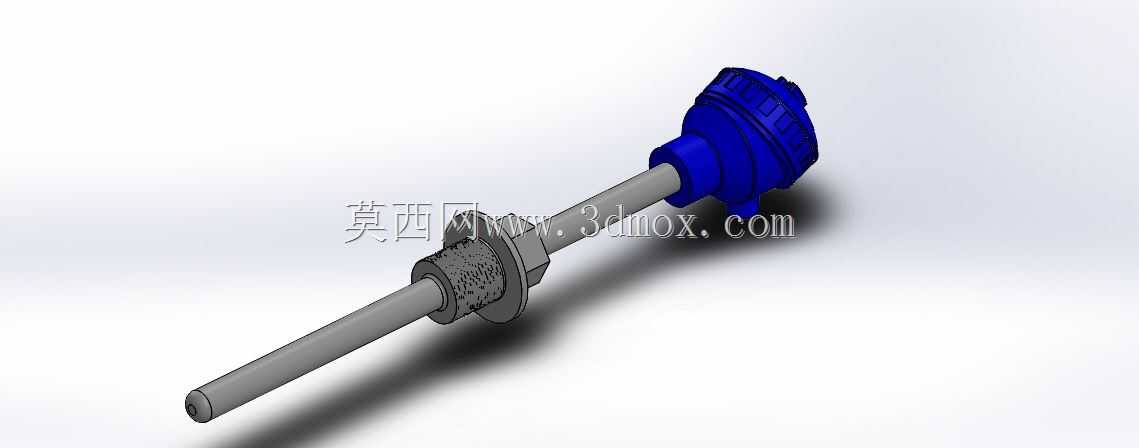

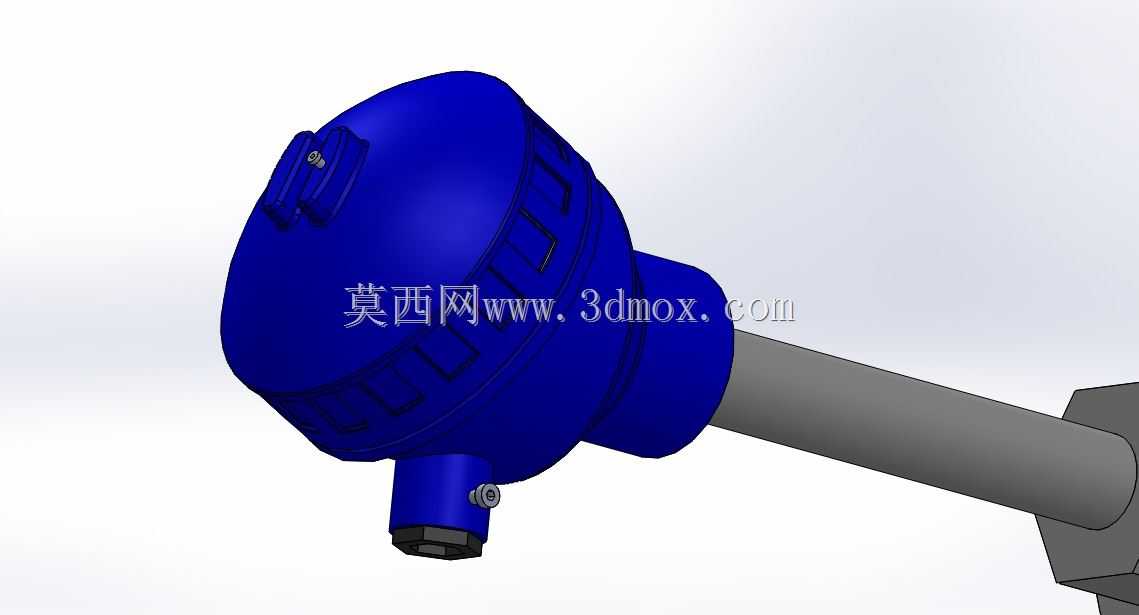

这款RTD Pt100热电偶是工业现场接触式温度测量的核心元件，广泛应用在化工反应釜温度监测、工业炉窑温区管控、暖通空调管路测温、动力设备轴承温升检测、食品加工生产线温控等场景，能够直接与被测介质或设备壳体接触，获取精准的实时温度数据，为生产过程的温控闭环、设备过热保护、工艺参数稳定提供可靠的检测输入。从结构设计来看，产品采用分体式结构布局，顶端为蓝色压铸铝接线壳体，内部预留接线端子安装空间，壳体侧面带有出线锁紧结构，能够在现场布线时固定线缆，避免拉扯导致接线松脱，同时壳体的密封结构可以阻挡现场粉尘、水汽侵入接线腔，适配多数工业现场的常规防护需求。中间段设置了六角安装固定座，这部分是现场安装的核心定位结构，安装时可以通过扳手拧动六角部位，将探杆插入被测点位后，通过螺纹配合完成固定，安装座的尺寸适配常规工业安装螺纹规格，不需要额外加工转接件就能直接替换同规格的老旧测温元件，降低现场改造的适配成本。探杆部分采用细长金属铠装结构，外层为不锈钢保护套管，内部封装Pt100铂电阻感温芯体，铠装结构让探杆具备一定的抗弯折性能，既可以插入液体介质内部测温，也可以贴合设备金属表面完成接触式测温，探杆的长度设计覆盖多数常规测温场景的插入深度需求，安装时需要注意探杆的插入深度要满足感温段完全浸入被测区域，避免因感温段暴露在空气中导致测量值出现偏差。设计过程中重点考虑了现场安装的通用性，接线端的结构尺寸符合行业通用的接线盒规范，不管是接入现场的温度变送器、PLC测温模块还是独立的温度显示仪表，都能直接完成接线，不需要额外调整接线结构。探杆与安装座的连接部位做了密封焊接处理，避免被测介质从安装缝隙处渗出，在有一定压力的管路测温场景下也能稳定使用。实际选型使用时，需要根据被测点位的温度范围、安装空间的开孔尺寸、探杆需要插入的深度来确认适配性，这款模型完整还原了产品的外部结构特征、安装配合尺寸、各部件的相对位置关系，结构设计人员在做设备整机布管布线、测温点位布局时，可以直接调用该模型完成装配干涉检查，提前预判安装时是否会和周边的管路、结构件产生位置冲突，减少现场安装时的整改工作量。
