PMP21型工业压力变送检测装置结构

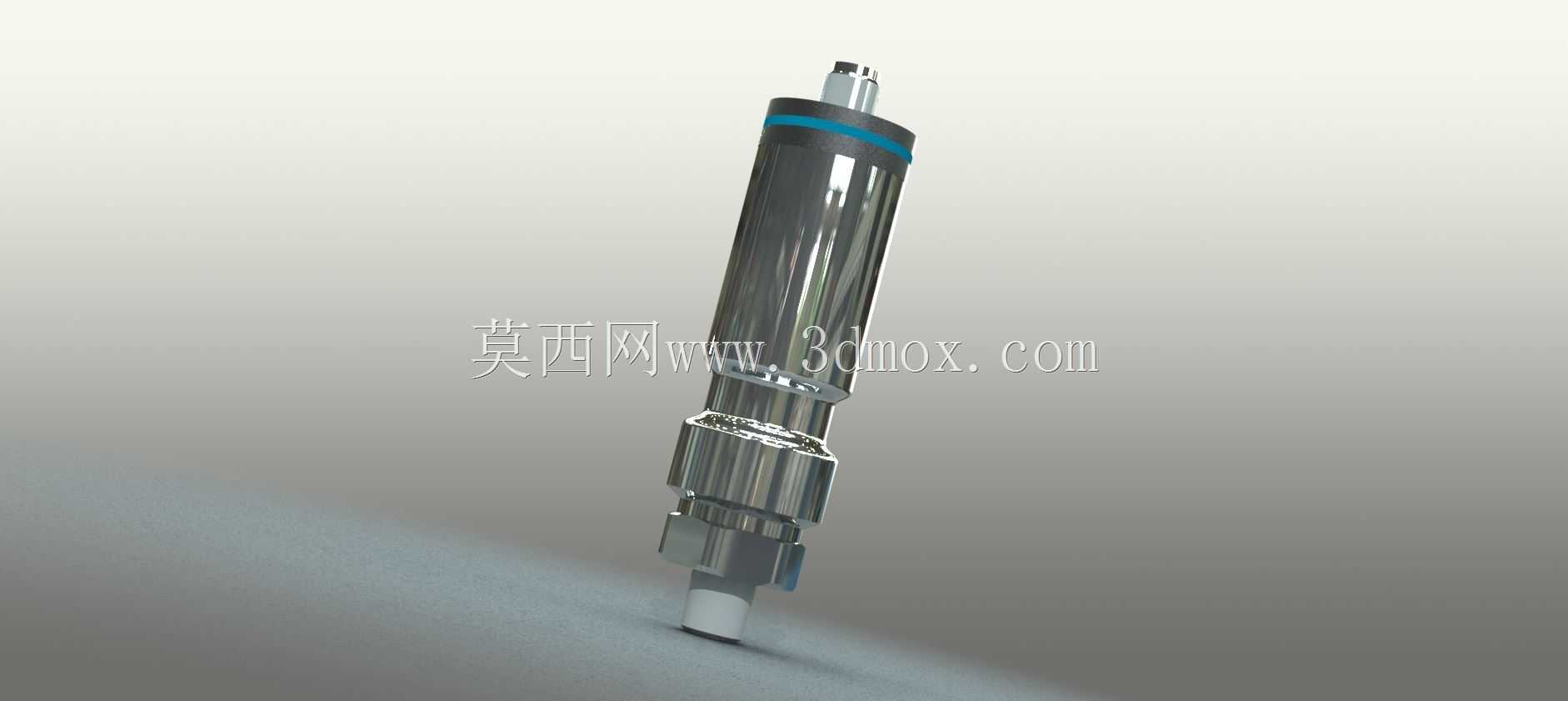

　　这款压力变送装置的结构设计，首先围绕工业现场的压力检测需求展开，在液压管路、气动控制系统、水处理管网、化工流体输送场景中，这类元件承担着将管路内流体压力信号转换为标准可传输电信号的作用，是工控系统获取现场压力参数的核心前端部件。从结构设计思路来看，整体采用柱式一体化构型，上端为电气接线腔体，做了密封隔层设计，避免现场粉尘、水汽侵入接线端造成信号干扰或接触故障，中部为信号变送处理舱，内置信号调理、温度补偿电路模块，外部采用金属壳体做电磁屏蔽处理，降低工业现场变频设备、强电线路带来的电磁干扰，保证输出信号的稳定性。下端为压力检测接人端，采用标准外螺纹连接结构，配套密封端面设计，安装时可直接对接管路预留的内螺纹检测接口，无需额外转接构件，

　　安装边界适配主流工业管路的测压口尺寸，整体径向尺寸控制在紧凑区间，可适配狭窄空间内的管路安装需求，不会与周边管路、阀件产生安装干涉。在功能特性层面，该结构的检测端采用平膜片承压设计，可兼容带微小杂质的流体压力检测，避免粘稠介质或杂质堵塞测压孔的问题，壳体外部的环形标识圈用于区分不同量程或输出类型的产品，方便现场运维人员快速辨识设备参数。设计过程中充分考虑了现场安装的操作便利性，接线端采用快插式接线结构，无需复杂的接线工具即可完成线缆接驳，壳体的金属材质选用耐腐不锈钢材质，可适配轻度腐蚀环境下的长期使用，无需额外做防腐包覆处理。从安装适配性来看，整体长度尺寸经过优化，既保证了内部电路模块、传感元件的排布空间，

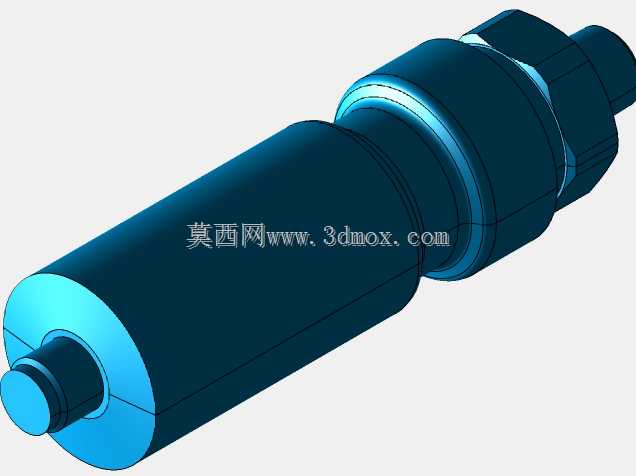

　　又不会因为长度过长导致安装后突出管路过多，避免现场作业时发生磕碰损坏，测压端的密封结构采用硬密封加软密封的双重设计，在高压工况下也能保证接口处无泄漏，满足液压系统、高压流体输送场景的使用要求。在实际选型应用中，这类结构的压力变送装置可直接替换同安装尺寸的同类型产品，无需改动原有管路的开孔尺寸与安装位，三维建模过程中完整还原了各段的台阶尺寸、螺纹参数、密封位尺寸，可直接用于设备装配的干涉检查、管路布局模拟，也可作为工控系统三维组态的元件模型使用，帮助设计人员在方案阶段完成整体布局的校验，避免后期安装时出现尺寸不匹配的问题。
