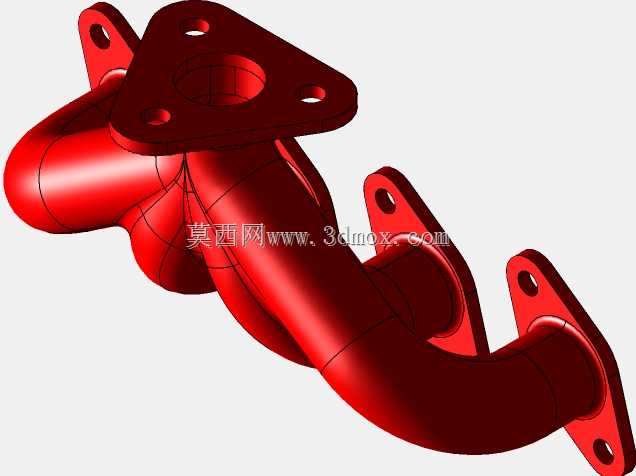

四缸发动机用排气歧管结构设计

在乘用车、轻型商用车搭载的直列四缸内燃机进排气系统开发中，排气歧管是连接气缸盖排气侧与下游排气后处理装置的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干扰程度、排气背压水平，甚至关联到发动机的动力输出特性、燃油经济性以及尾气排放达标表现。这款排气歧管采用四支路等长优化的弯管布局，每个支路对应一个气缸的排气出口，通过流畅的曲面过渡将四个气缸排出的高温废气逐步汇集到共同的出口端，输送至三元催化器、消声器等后续排气组件。设计过程中首先要匹配气缸盖排气端口的安装位置，三个带安装孔的法兰分别对应气缸盖的排气侧安装点位，法兰面的平面度、螺栓孔的位置度需要严格控制，保证装配后密封可靠，避免高温高压废气泄漏引发的安全隐患与性能衰减。管路的弯曲半径设计充分考虑了铸造工艺的成型可行性，同时兼顾气流在管内的流动阻力，避免出现过小的弯折角度导致气流流速突变、局部紊流加剧，进而抬升整体排气背压，挤占发动机的有效功率输出。从安装边界来看，该歧管整体轮廓贴合直列四缸发动机排气侧的布置空间，各支路的走向避开了发动机周边的发电机、起动机、冷却管路等附属部件，预留了足够的装配间隙与热膨胀余量，因为发动机工作时排气歧管会接触近千度的高温废气，金属材料受热膨胀的位移量需要在设计阶段就纳入考量，避免热态下与周边部件发生干涉，同时法兰与气缸盖的连接结构也能适配热胀冷缩带来的应力变化，降低长期使用后出现开裂、漏气的风险。不同于等长进气歧管侧重进气谐振效应的设计逻辑，排气歧管的支路长度匹配更多是为了减少各缸排气过程中的相互干扰，避免某一气缸排气时的高压脉冲倒灌进相邻处于排气末期的气缸，影响气缸内的废气扫气效率，进而导致燃烧室内残余废气系数升高，影响燃烧稳定性。这款歧管的管壁厚度设计兼顾了结构强度与热容量需求，既能够承受排气脉冲带来的交变压力载荷，也能在冷启动阶段快速升温，让下游三元催化器尽快达到工作温度，降低冷启动阶段的污染物排放。在实际装车场景中，这类排气歧管多用于1.5L-2.5L排量区间的直列四缸汽油机或小排量柴油机，适配前置前驱、前置后驱等不同布置形式的车型，安装时需要在法兰面搭配耐高温的密封垫片，按照规定扭矩顺序紧固安装螺栓，保证长期使用的密封可靠性。
