SR20发动机高位进气歧管结构设计

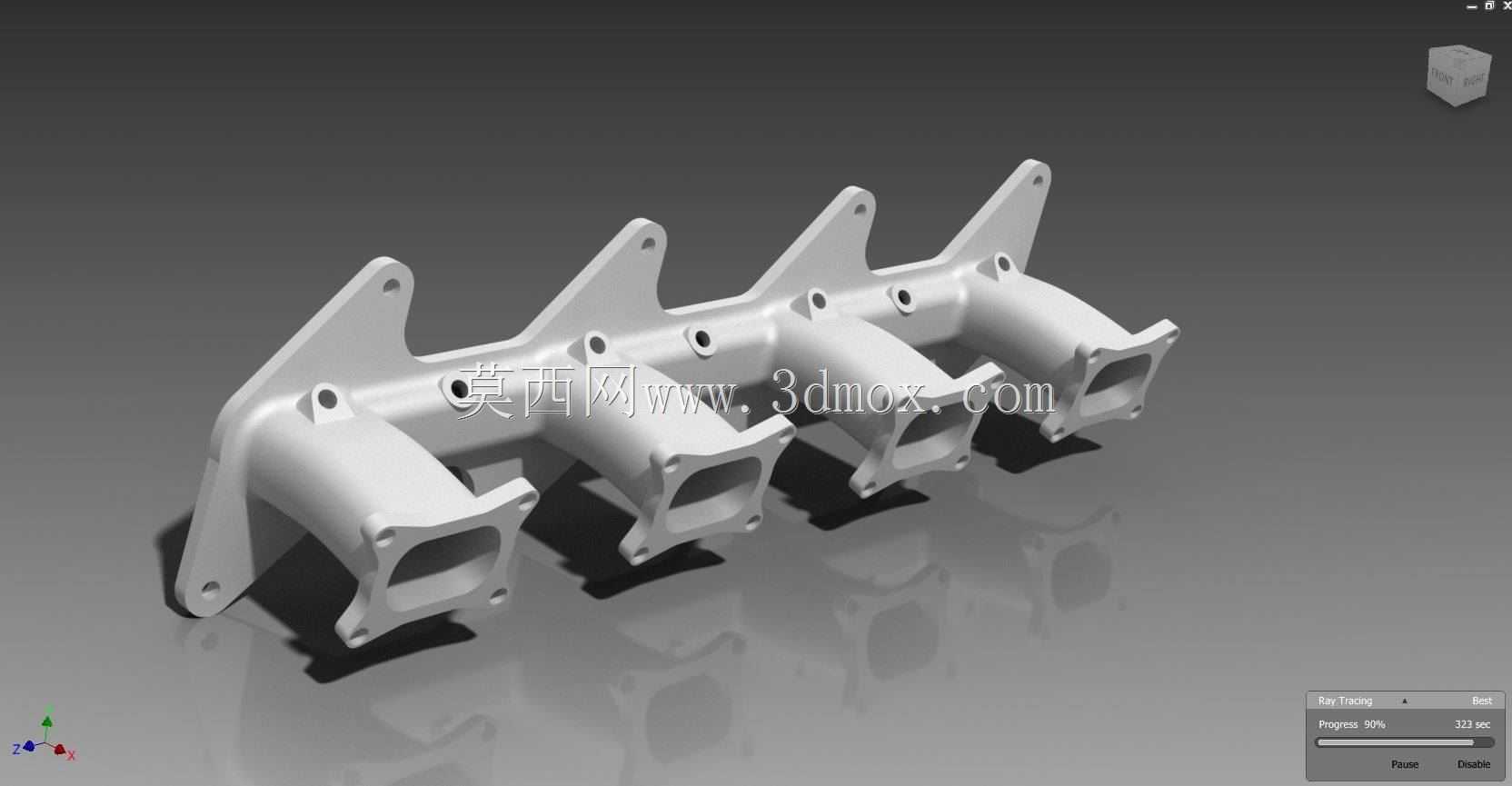

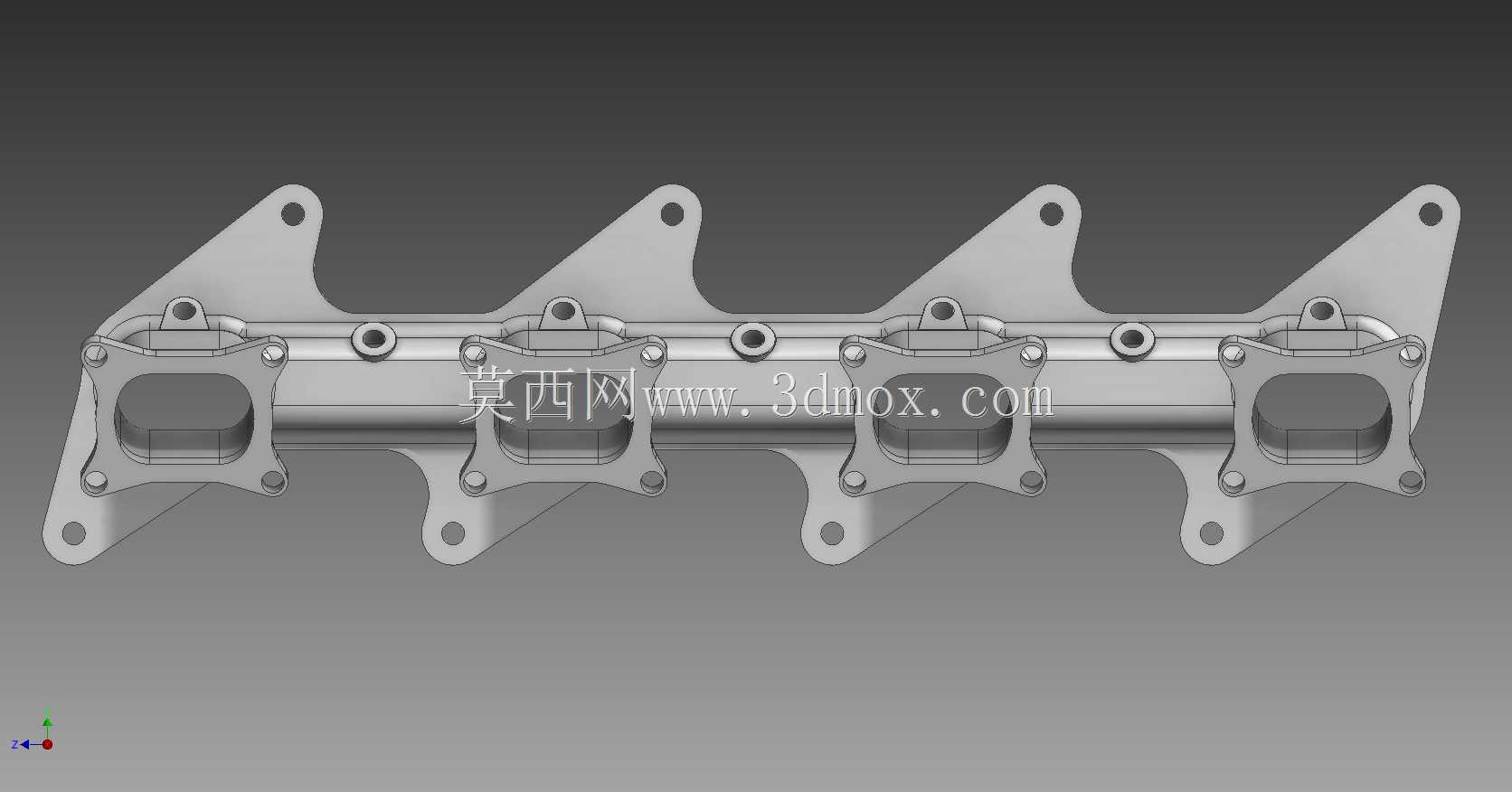

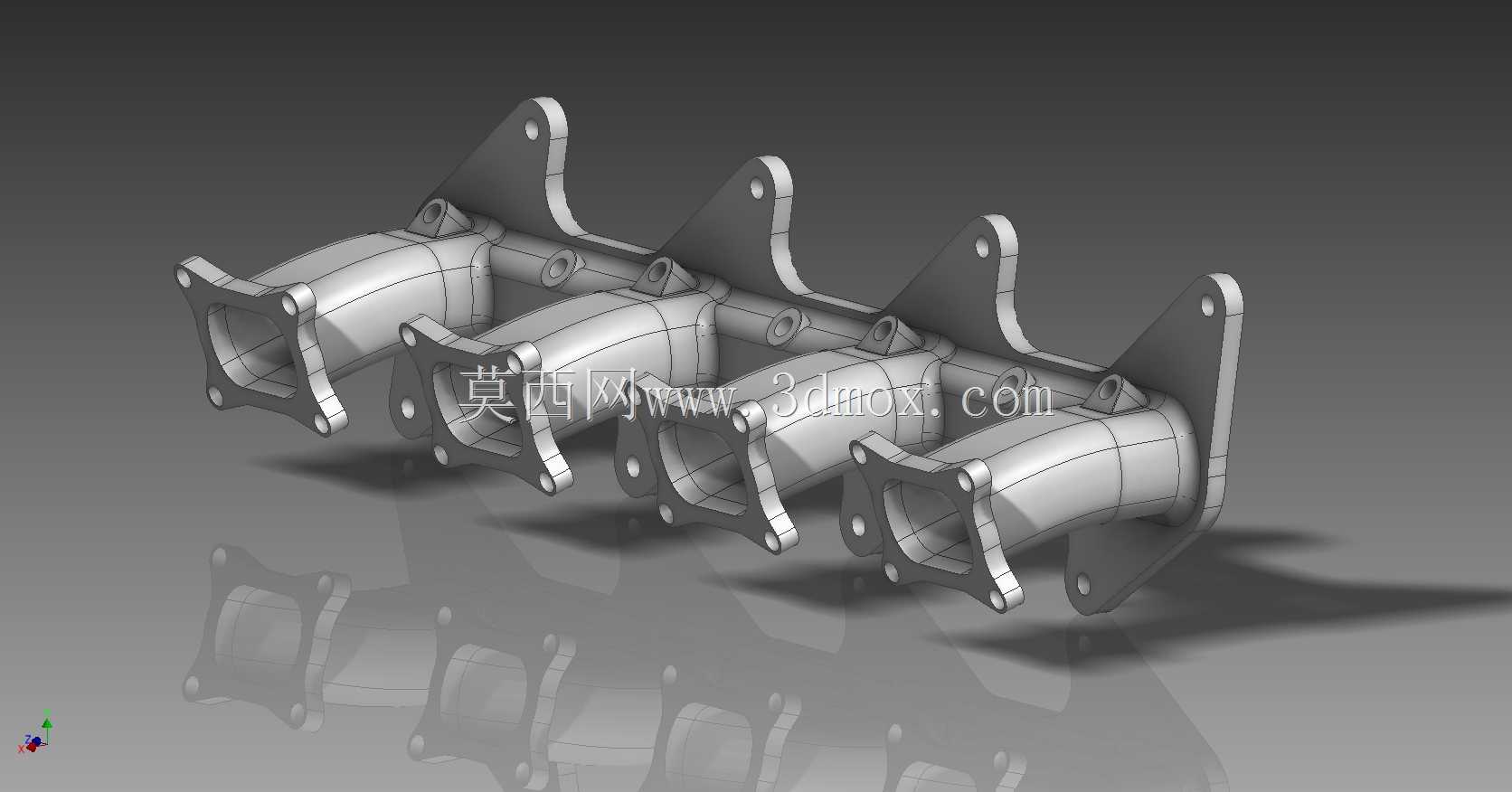

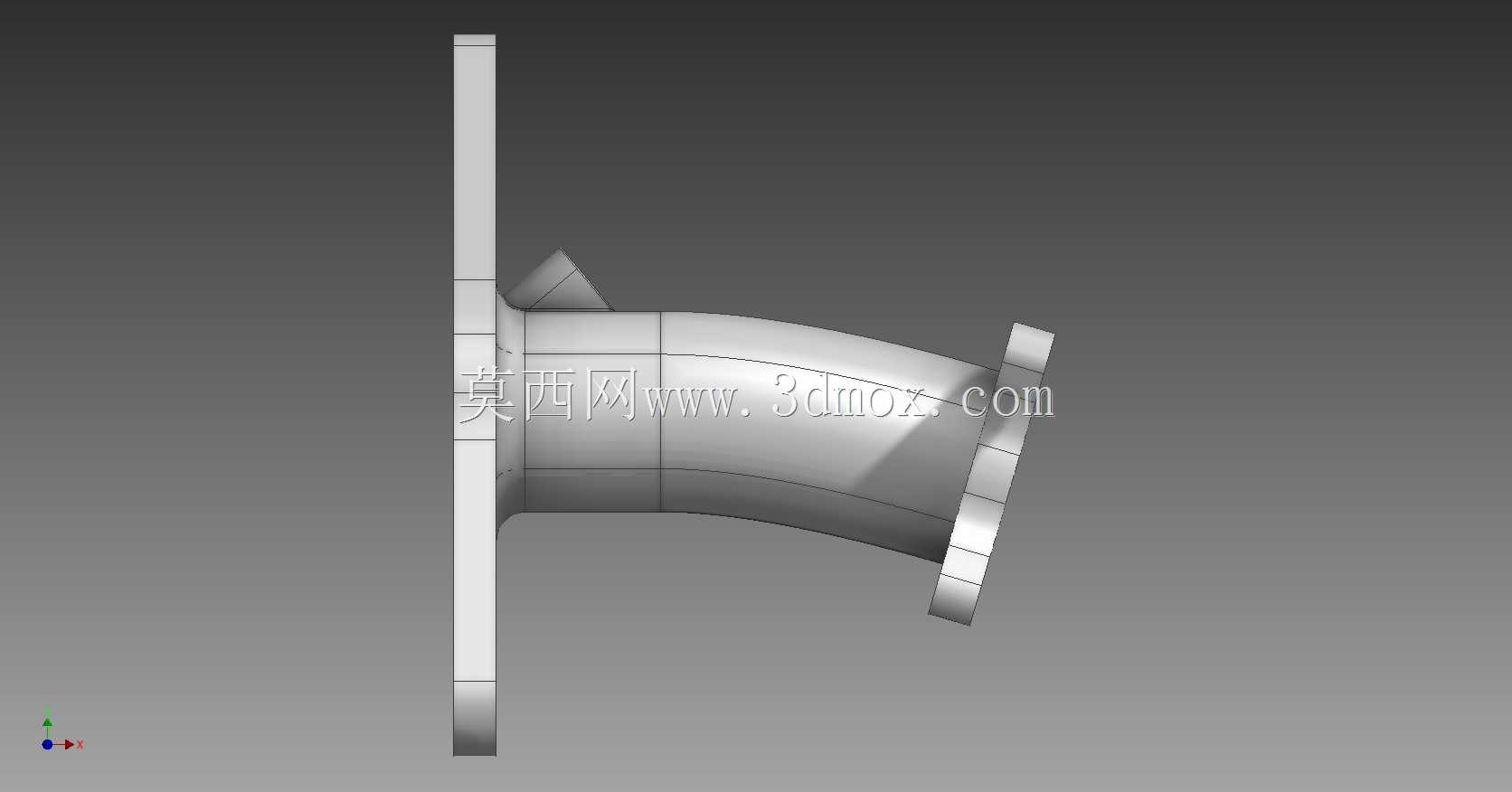

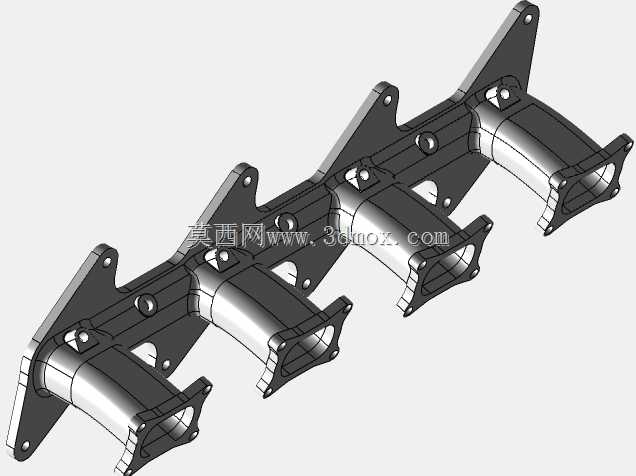

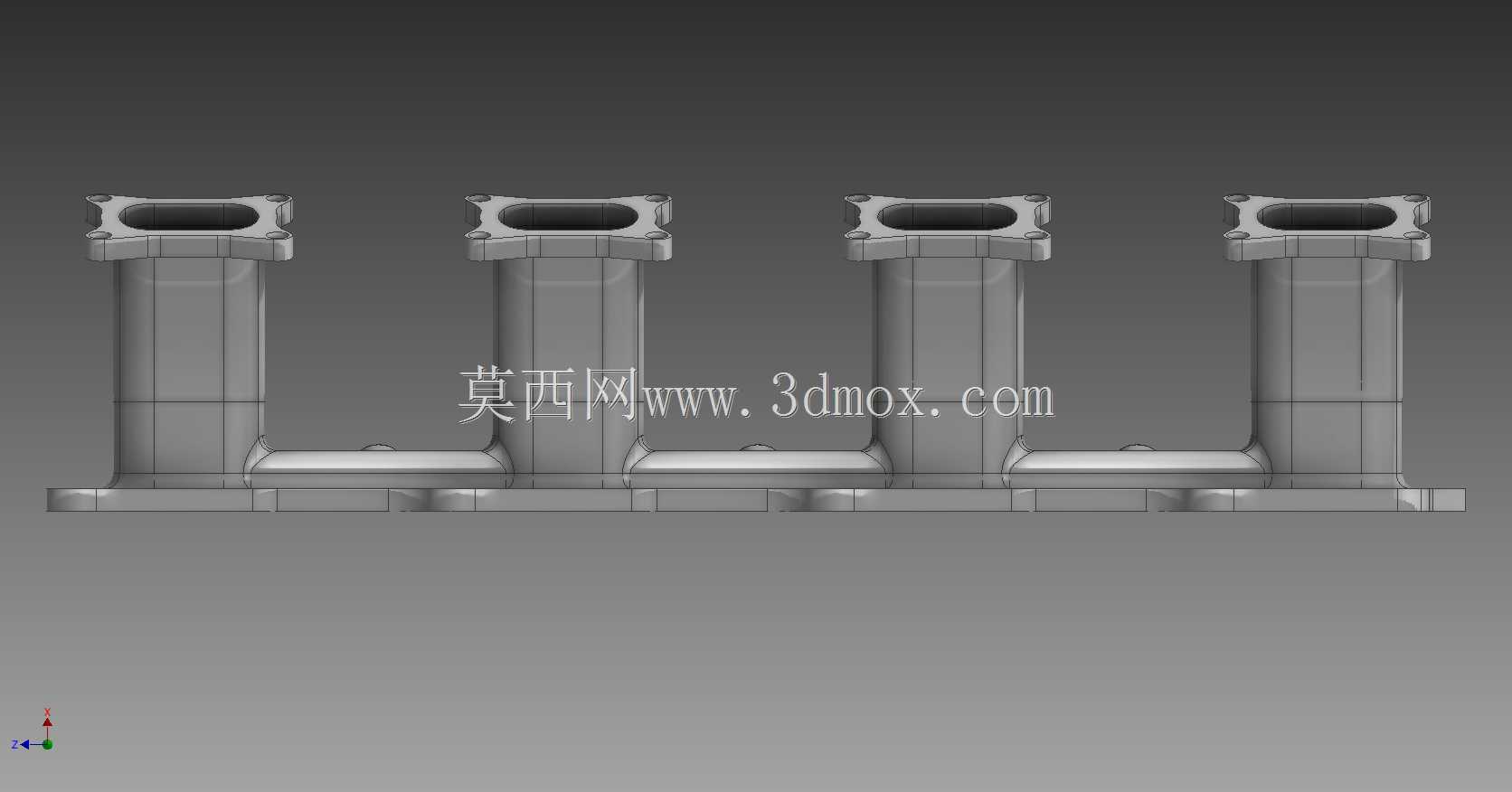

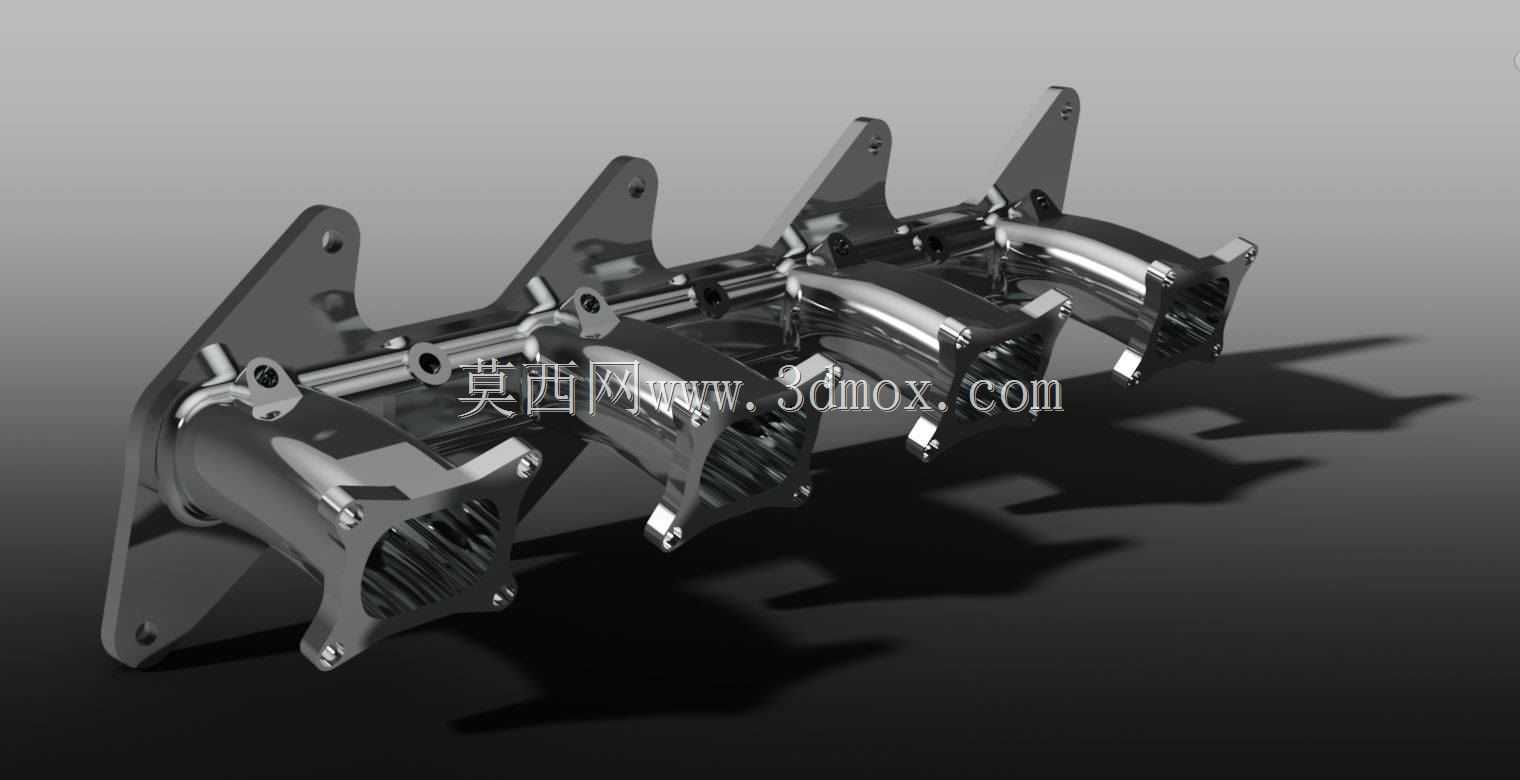

这款高位进气结构主要适配SR20系列机型的进气系统改造与配套装配，在自然吸气及小幅增压的动力改装场景中应用较多，核心作用是为四个气缸提供稳压、均流的进气通道，同时通过高位布置的结构设计，降低日常行驶中积水、路面扬尘被吸入气缸的概率，尤其适配非铺装路面行驶、多雨水区域使用的车辆，减少进气涉水带来的液击风险。从结构设计逻辑来看，整个歧管采用一体式铸铝结构的建模思路，主进气道为等径渐变的总管设计，末端分出四个长度一致的独立歧管支路，保证各缸进气行程的充气效率偏差控制在合理区间，避免出现各缸空燃比差异过大导致的怠速抖动、动力输出不均问题。安装边界方面，法兰端的安装孔位完全匹配SR20缸盖的进气侧定位基准，四个支路的接口法兰采用统一的方形密封面设计，预留了密封胶圈的安装槽位，可直接与原厂或改装款的进气道密封对接，侧面的三个固定支耳采用三角形加强筋结构，分别对应缸盖、机舱防火墙上的安装点位，保证高转速工况下歧管不会因进气脉冲产生共振异响。建模过程中重点还原了气道内壁的顺滑过渡，所有气道转角处均采用大圆角过渡，避免出现气流死区导致的进气阻力升高，同时兼顾了壁厚的均匀性，避免铸造过程中出现缩孔、冷隔等工艺缺陷。每个支路的接口处都预留了喷油嘴、进气压力传感器的安装凸台，不需要二次打孔加工即可完成配套部件的装配，整体安装后与机舱内的防火墙、线束、冷却管路预留了足够的安全间隙，不会出现运行过程中的干涉磨损问题。这类高位进气结构相比原厂低位进气歧管，进气口位置抬升了近120mm，在不改动机舱盖结构的前提下实现了进气高度的提升，同时气道的长度经过匹配计算，可在中低转速区间形成一定的进气谐振效应，提升3000转以内的扭矩输出表现，适合日常走街、轻度越野场景的动力配套需求。
