蛋形物件传输运动机构三维设计

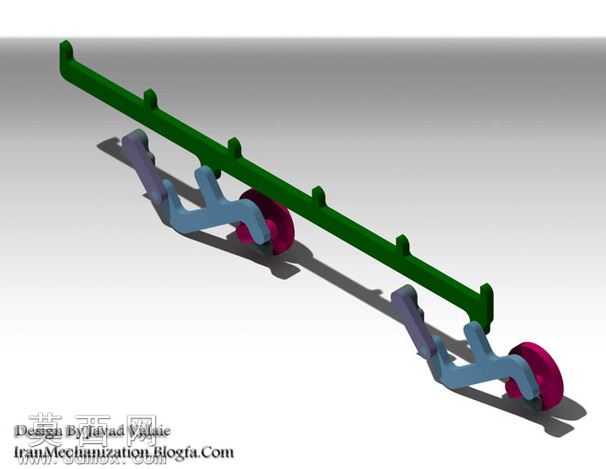

本作品为针对蛋形易损物件定向传输设计的运动执行机构，依托三维建模软件完成全参数化结构搭建，从运动学原理出发完成整体方案的落地。建模阶段先完成核心构件的参数绘制：长条形承载导轨采用等截面拉伸特征构建，沿传输方向预留等距的工件定位凸点，保证蛋形物件放置时的间距一致性；两组对称布置的异形摆臂作为核心传动执行件，通过多段样条曲线拟合轮廓，匹配蛋形物件的抬升、推送、下放运动轨迹，摆臂与导轨的铰接位置通过同轴心配合完成约束，保证转动副的运动自由度符合设计预期；端部的紫红色滚轮作为从动支撑件，采用旋转凸台特征完成建模，与摆臂末端的安装位完成同轴配合，模拟实际运行时的滚动支撑效果。渲染阶段针对不同构件赋予差异化材质：长导轨采用哑光绿色工程塑料材质，调整漫反射粗糙度模拟工业型材的表面质感；异形摆臂采用蓝灰色金属烤漆材质，添加轻微的环境反射效果凸显构件的轮廓立体感；端部滚轮采用紫红色硬质橡胶材质，调整表面高光参数还原橡胶件的半哑光视觉特征；场景内添加柔和的面光源与地面接收阴影，通过光影效果清晰呈现各构件的装配层级与空间位置关系。结构设计上围绕蛋形物件的平稳传输需求，通过摆臂的周期性定轴转动，配合导轨的导向作用，实现蛋形物件沿导轨方向的间歇式步进传输，全程避免构件与蛋形物件的刚性磕碰，运动过程中摆臂的轮廓曲线完全贴合蛋形物件的外弧面，保证抬升与推送阶段的受力均匀。设计思路以DMU运动学仿真为核心验证手段，建模阶段提前预留各运动副的约束间隙，通过添加旋转马达驱动摆臂做定速转动，仿真验证全运动周期内是否存在构件干涉、物件滑脱的问题，反复调整摆臂的轮廓曲率与铰接点位置，最终实现传输过程平稳、运动轨迹精准的效果，整体机构结构简洁、传动路径清晰，可直接拓展应用于禽蛋、异形包装件等易损物件的自动化传输生产线，为同类间歇式传输机构的设计提供可参考的三维模型基础。
