树莓派定制外壳三维结构设计作品

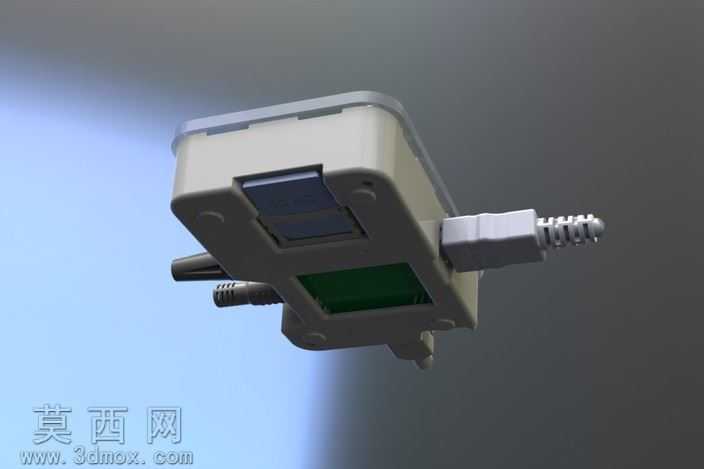

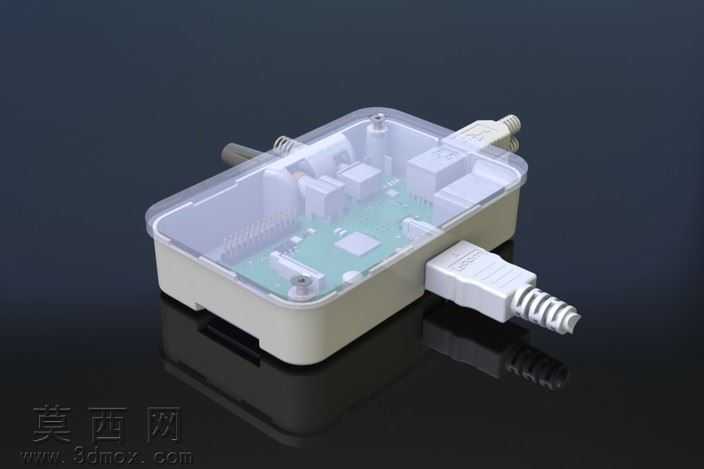

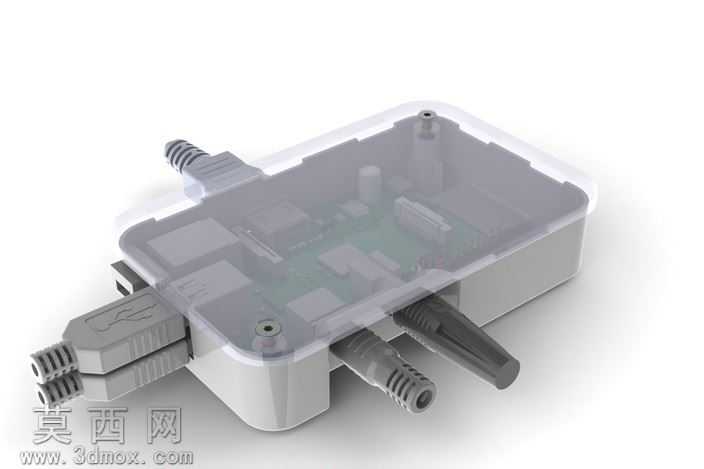

本作品为适配树莓派单板计算机设计的定制化外壳结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循硬件安装的尺寸公差要求，对每一处安装孔位、接口避让区域都做了精准的尺寸校准，确保树莓派主板可以顺利嵌入壳体内部，不会出现尺寸干涉、安装错位的问题。外壳主体采用上下扣合的分体式结构设计，上下壳体的结合边缘做了定位止口结构，既可以保证装配时的定位精度，也能提升扣合后的结构紧密性，避免日常使用中壳体出现松脱错位的情况。在接口适配部分，建模时针对树莓派的USB供电接口、音视频接口、存储卡槽等外接端口做了精准的开口避让，每个开口的边缘都做了微小的倒角处理，既可以避免插拔外接配件时被壳体边缘剐蹭，也能提升外壳整体的精致感。材质渲染阶段，外壳主体部分采用哑光浅灰色工程塑料材质，模拟常用注塑外壳的磨砂质感，表面设置了细微的颗粒纹理来还原真实塑料外壳的触感表现，接口区域的金属接头部分采用金属拉丝材质，搭配轻微的环境反射效果，还原金属接插件的真实质感，内部露出的电路板部分采用典型PCB板材质，区分出阻焊层、焊盘、元件的不同材质表现，让整体渲染效果更具真实感。设计思路上，这款外壳没有沿用市售树莓派外壳的通用结构，而是针对USB供电的使用场景做了结构优化，专门调整了供电接口周边的壳体结构，避免外接电源连接器时出现结构干涉，同时壳体表面预留了标准化的安装孔位，可以方便将整套树莓派设备固定在其他结构件上，拓展更多使用场景。建模过程中对壳体的壁厚做了均匀化处理，保证后续无论是采用3D打印制作还是注塑开模生产，都能具备合格的结构强度，不会出现壁厚不均导致的变形、强度不足问题，壳体边角位置全部做了圆角过渡处理，既可以避免尖锐边角带来的使用安全隐患，也能提升外壳整体的握持手感。
