软管加工生产专用接套管设备结构

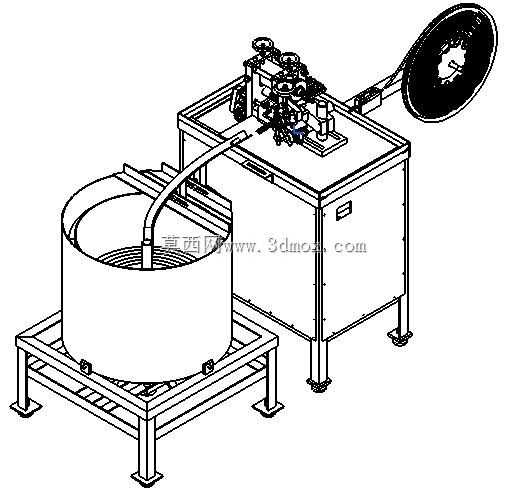

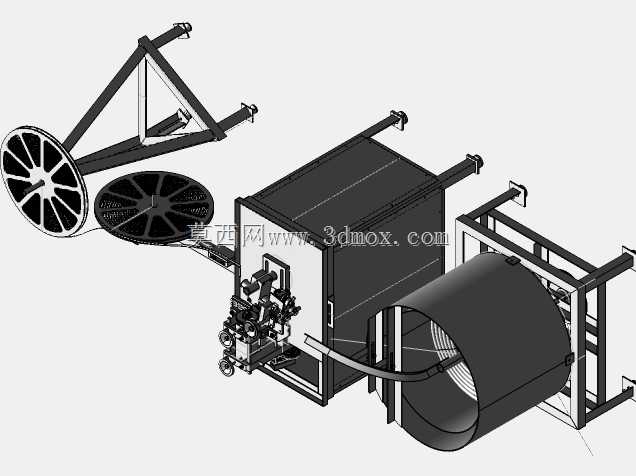

这款软管加工设备主要面向橡塑软管、金属波纹软管的批量生产工序，适配软管裁切后与接头的预装、套接作业场景，在卫浴软管、气动管路、汽车油路软管的生产车间中，可直接对接上游软管放卷、定长裁切工位，完成接头与管体的压接前套接工序，替代传统人工穿接接头的低效作业模式。设备整体采用分体式承载布局，左侧设置大容积储料桶架，用于承接待加工的成盘软管，桶体底部带旋转支撑结构，可配合送料节奏匀速放料，避免软管弯折打扭，储料架采用方管焊接框架，底部配置可调脚杯，可根据车间地面平整度调整水平度，安装时需预留左侧1.2米的上料操作空间，方便操作人员吊装成盘软管原料。右侧主机柜体采用钣金折弯焊接成型，内部集成送料轮组、定位夹具、接头推送机构，顶部的加工工位设置多组可调式压轮，可根据软管外径调整压合间隙，适配6mm到32mm不同外径的软管加工需求，送料路径全程设置导向护槽，避免软管送进过程中出现偏移卡滞。设备后侧伸出的悬臂结构用于挂载接头料盘，料盘带阻尼回转结构，可保证接头带料匀速释放，与主机送料节奏保持同步，避免接头带拉扯断裂。设计阶段充分考虑车间日常运维需求，柜体侧面设置可拆卸检修门，内部的送料轮、导向块均采用快拆式安装结构，更换不同规格软管对应的工装件时，无需额外专用工具即可完成拆装，单批次换型时间可控制在15分钟以内。设备底部的支撑脚采用防滑减震结构，运行时可抵消机构往复动作产生的震动，无需额外打膨胀螺栓固定地面，只要放置在硬化水平地面即可稳定运行，主机柜体的长宽尺寸控制在1.2米*0.8米，加上左侧储料架的整体占地长度约2.3米，宽度约1.1米，车间布局时可沿生产线流向排布，预留后侧0.8米的检修通道即可满足日常操作、维护的空间需求。送料机构的驱动轮采用聚氨酯包胶材质，既可以保证足够的摩擦力牵引软管送进，又不会刮伤软管外表面的防护层，接头套接工位设置定位挡块，可保证接头插入软管的深度一致，套接尺寸公差可控制在±0.5mm以内，有效降低后续压接工序的不良率。
