IBC吨桶LSC型物料装卸作业工位装置

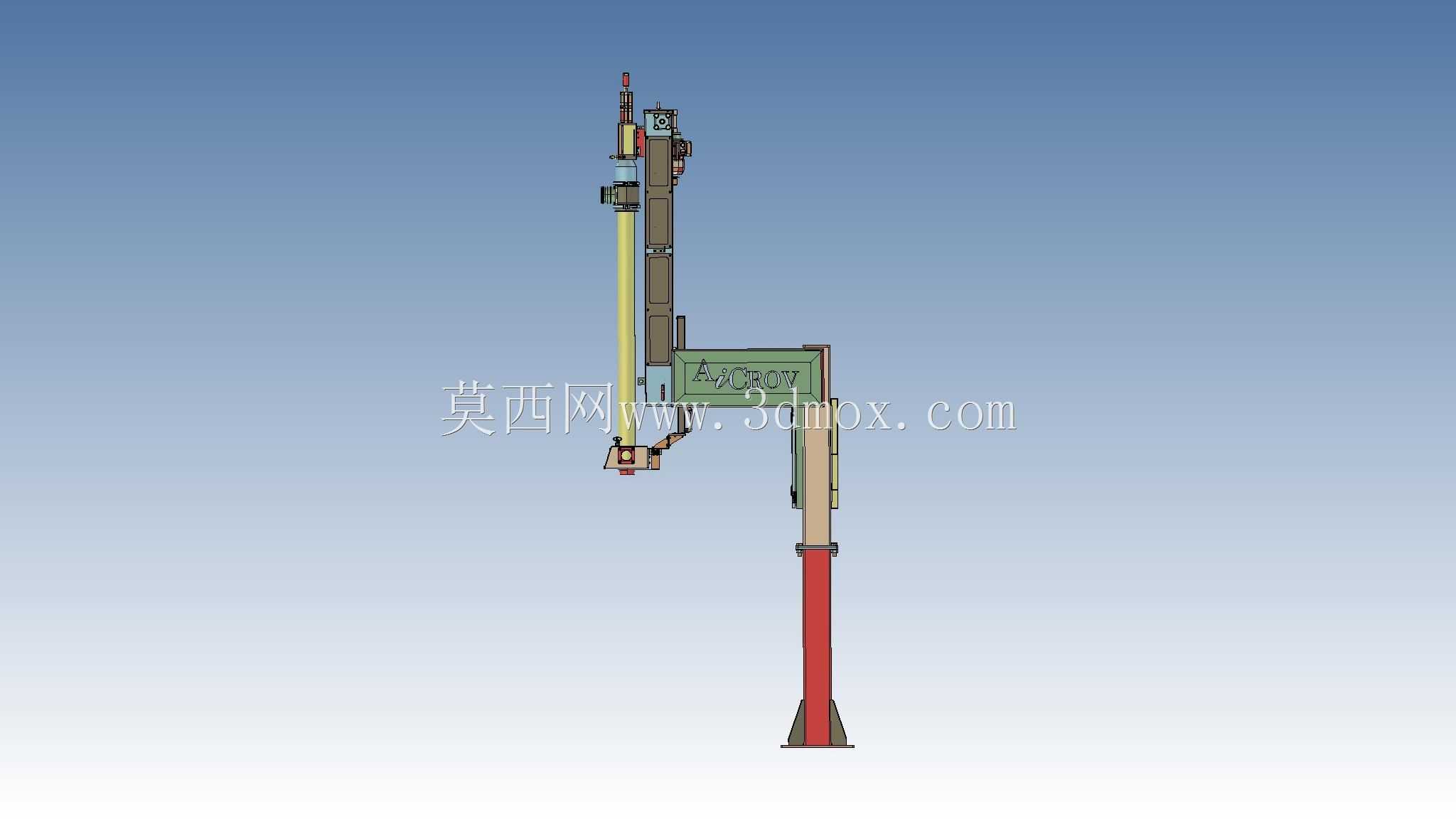

这套装置主要面向化工、食品加工、仓储物流领域中IBC中型散装容器的装卸作业场景，解决吨桶在物料灌装、转运接驳、空桶堆码环节中人工对位精度差、劳动强度高、作业风险大的实际问题。从结构设计来看，装置采用落地式单立柱承载方案，底部设置带加强筋的安装法兰盘，可直接通过膨胀螺栓固定在硬化混凝土地面，安装边界仅需预留立柱周边1.2米见方的操作空间，不会占用过多车间通道面积，适配现有生产车间的布局改造需求，无需大规模调整原有生产线排布。立柱主体采用分段式型材拼接结构，不同分段对应不同的功能模块安装位，下部为配重承载段，壁厚做了加厚处理，抵消作业臂伸展时产生的倾覆力矩，中部为竖直导向段，集成了作业臂的升降滑移轨道，上部为动力与限位模块安装区，预留了气动或液压驱动元件的安装接口，可根据现场动力条件灵活选配驱动方式。前端弯折结构的作业臂是核心功能部件，臂体采用变截面设计，靠近立柱铰接点的位置截面尺寸更大，向末端逐步收窄，在保证整体结构刚度的前提下尽可能降低臂体自重，减少升降驱动的负载。臂体末端设置了IBC桶对位接驳接口，可适配不同规格吨桶的进料口、吊点定位需求，作业时臂体可沿立柱做竖直方向的升降调整，同时绕立柱轴线完成水平方向的回转动作，覆盖半径3米范围内的作业区域，可满足单工位对应2-3个吨桶放置位的作业需求，无需频繁移动吨桶即可完成对位、接驳、装卸的全流程操作。设计过程中重点考虑了作业的安全性与维护便捷性，所有运动副位置都设置了防尘密封结构，避免车间内的粉尘、物料飞溅进入运动间隙造成卡滞，立柱上设置了多档位机械限位块，可根据常用吨桶的高度预设升降行程，防止作业臂超程运行造成设备碰撞。臂体的走线全部采用内置式布局，动力管线、控制线缆都从立柱内部和臂体的内腔走线，外部无裸露管线，避免作业过程中管线被剐蹭损坏，同时也让整体外观更整洁，减少清洁死角。在实际应用中，这套装置可搭配灌装设备、吨桶搬运车协同使用，作业人员仅需在操作位通过控制按钮调整作业臂的位置，即可完成吨桶盖的开启、灌装头的对接、空桶的吊装移位等操作，相比人工作业可将单桶对位时间缩短60%以上，同时避免人员登高、近距离接触危化物料的作业风险。结构的受力设计经过了反复校核，在作业臂最大伸展位置可承载150kg的末端负载，完全满足常规IBC吨桶装卸作业的负载需求，各连接位置都采用标准紧固件连接，易损件可快速拆卸更换，降低后期维护的成本与停机时间。
