适配18-23mm管径的ISO管道固定支座

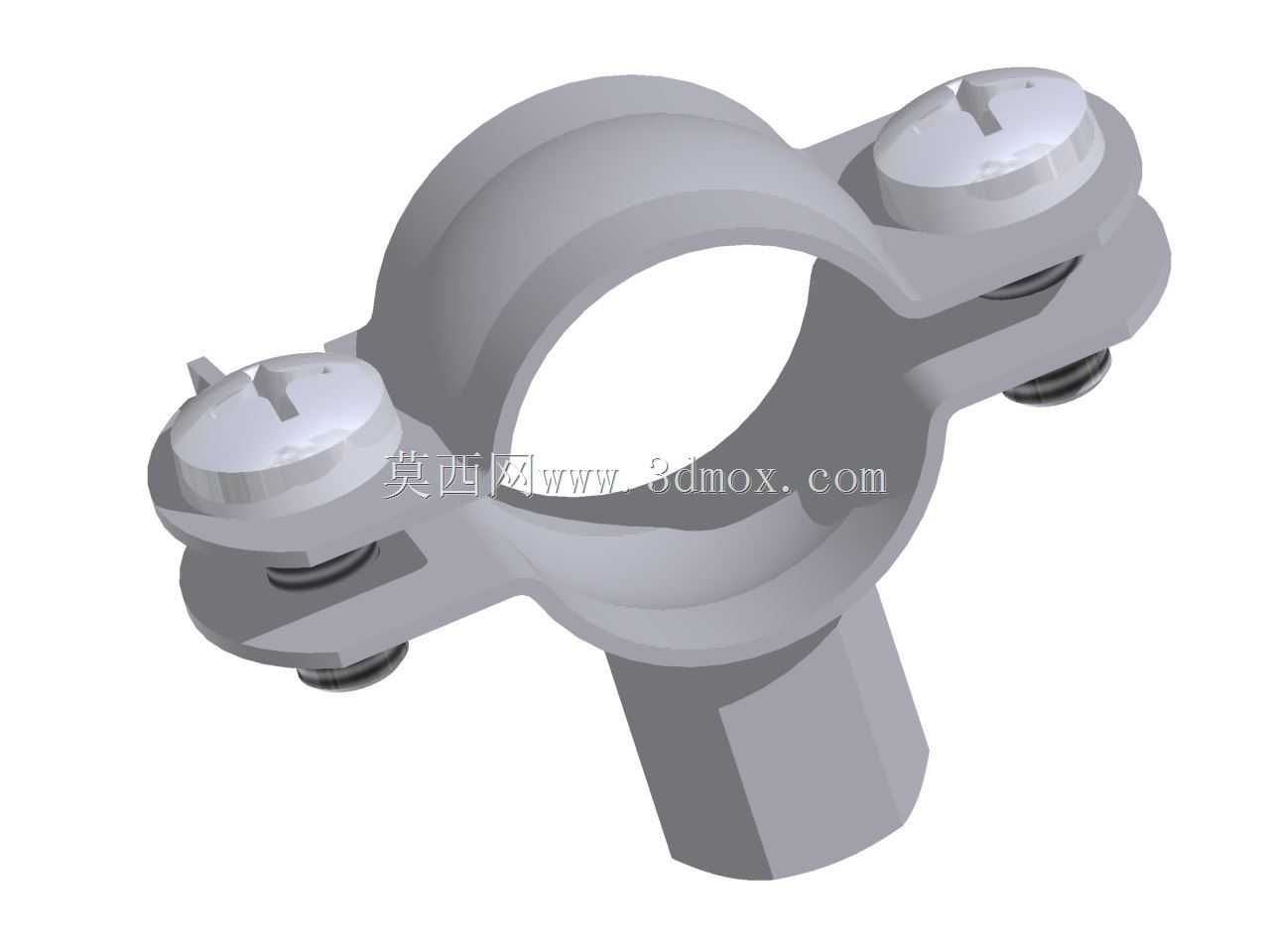

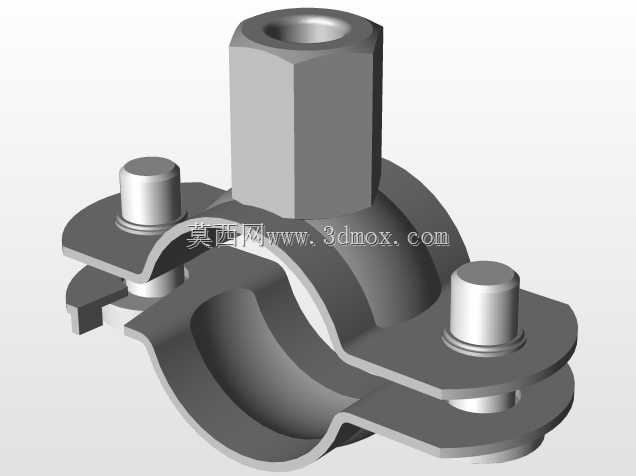

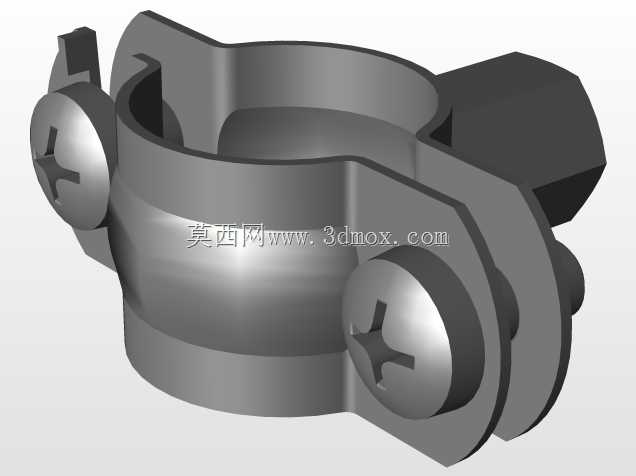

在流体输送管路布设、小型设备气液管路装配、实验室气路改造这类场景里，管道固定件的选型直接影响长期运行的管路稳定性，尤其是管径在18到23毫米区间的薄壁管路，既不能用夹持力过大的卡箍造成管壁变形，也不能因为夹持结构松垮导致管路受流体脉冲冲击出现移位、接口渗漏的问题。这款管道固定结构在设计时优先考虑了现场安装的便捷性，整体采用对称双螺栓锁紧结构，两个锁紧螺栓分布在夹持环的两侧，拧紧时可以让环形夹持面均匀受力，不会出现单侧压紧导致的管路偏斜，也避免了单螺栓卡箍常见的应力集中点压伤薄壁管材的问题。夹持环的内圈做了适配圆管的圆弧过渡，和管材外壁的贴合面宽度经过测算，既能保证足够的静摩擦力抵消管路自重和流体冲击带来的轴向、径向窜动，又不会因为接触面积过大增加不必要的材料成本。下方的支撑柱采用六角结构，既可以在安装时用扳手卡持固定座防止跟转，也能适配常见的安装板开孔、支架预留槽的固定需求，不需要额外定制特殊的安装接口。从安装边界来看，这款固定件的整体外轮廓没有多余的突出结构，两个螺栓的操作空间预留充足，在密集排布的管路群里也能顺利完成拧紧操作，不需要额外预留过大的安装间隙，能有效压缩管路布设的整体占用空间。在实际选型应用中，这类固定件可以适配PVC管、不锈钢薄壁管、尼龙气管等多种材质的同管径管路，夹持力可以通过螺栓拧紧力矩灵活调整，针对软管类管路可以适当降低力矩避免压瘪管腔，针对硬金属管路可以适当增加力矩提升抗振能力，在小型液压站旁的冷却管路、车间压缩空气分支管路、净水设备的输送管路场景中都能适用。设计时还考虑了长期使用的可靠性，夹持环的本体厚度做了冗余设计，即使在有轻微振动的设备旁长期使用，也不会出现夹持臂疲劳变形导致的夹持力下降问题，螺栓的锁紧位置做了下沉设计，避免日常运维时剐蹭到周边线路或者操作人员的衣物，整体结构没有复杂的异形曲面，加工成型难度低，批量生产时的品控稳定性更容易保证。
