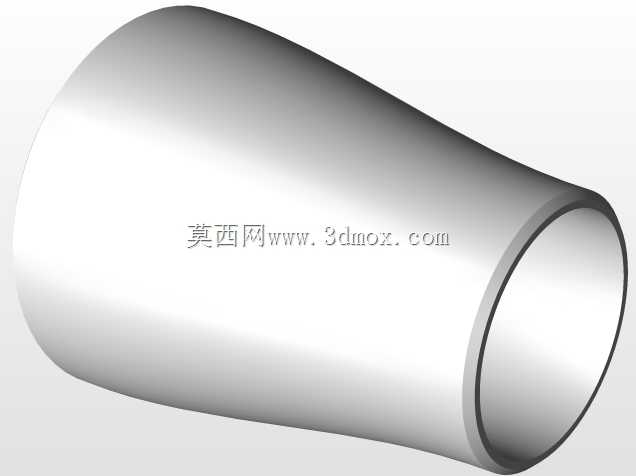

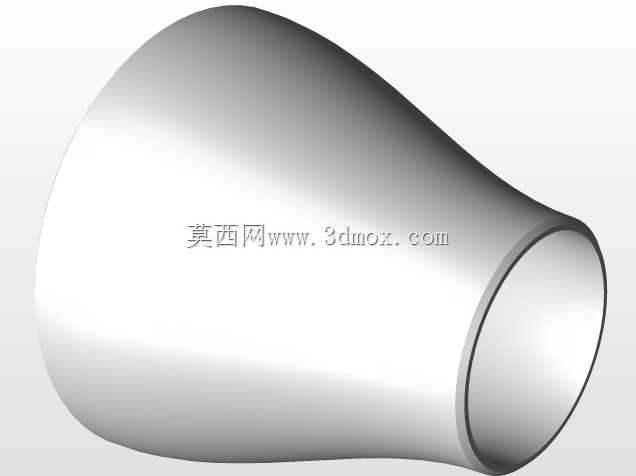

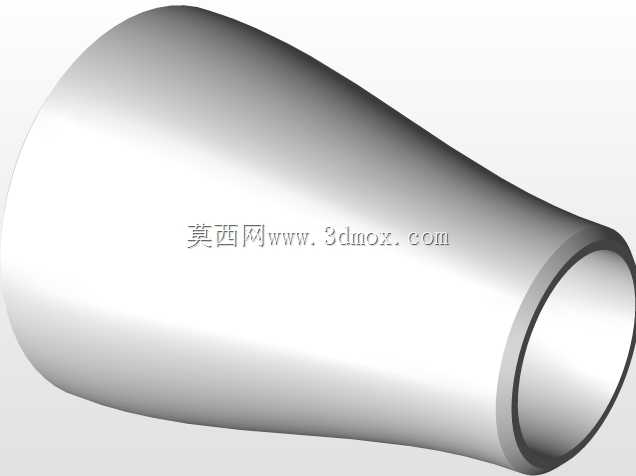

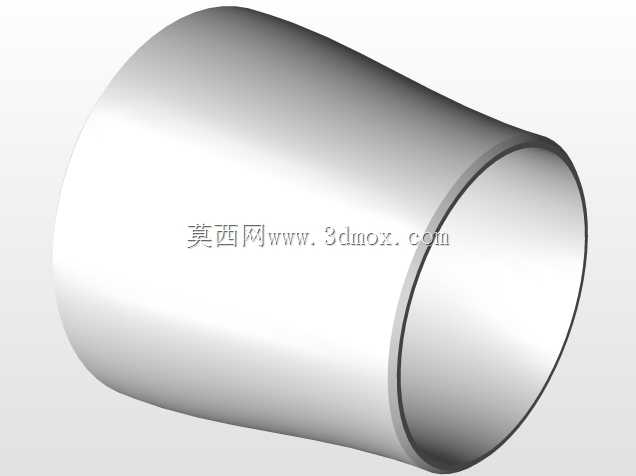

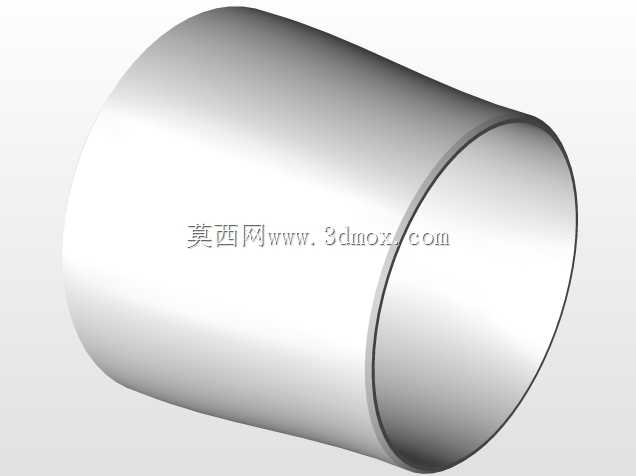

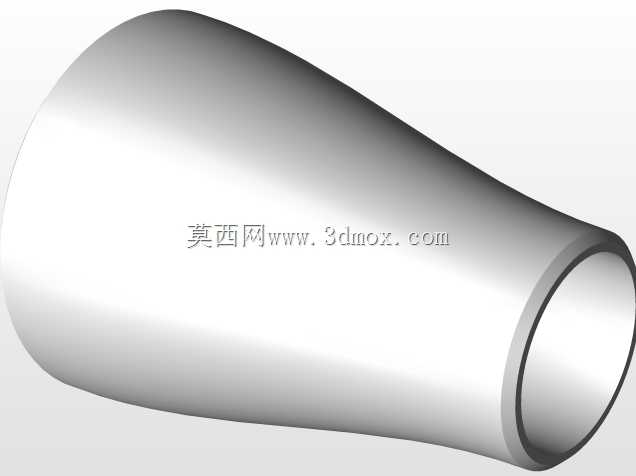

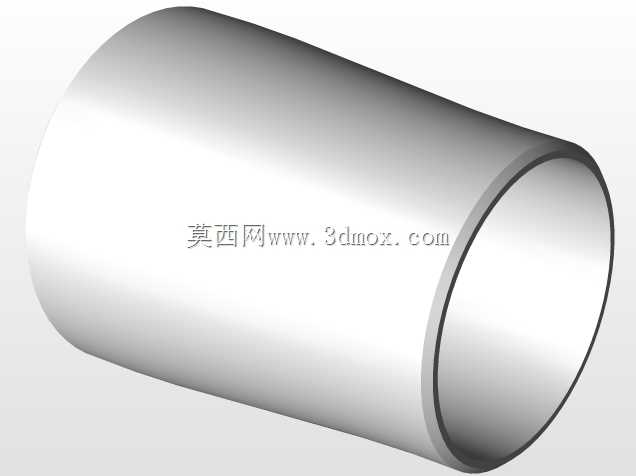

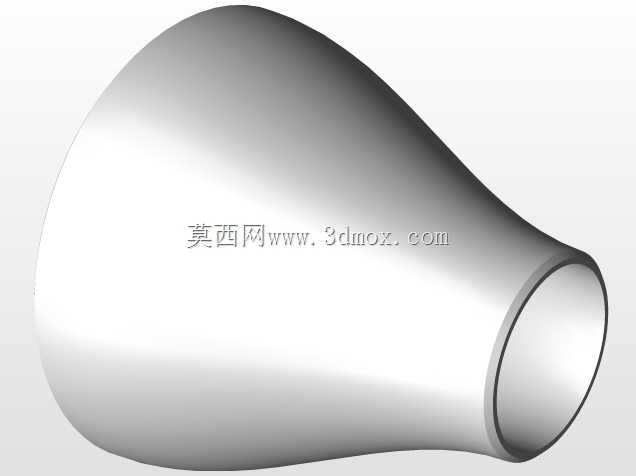

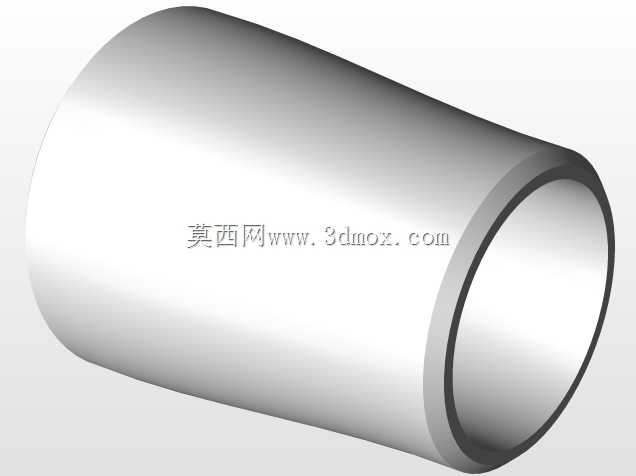

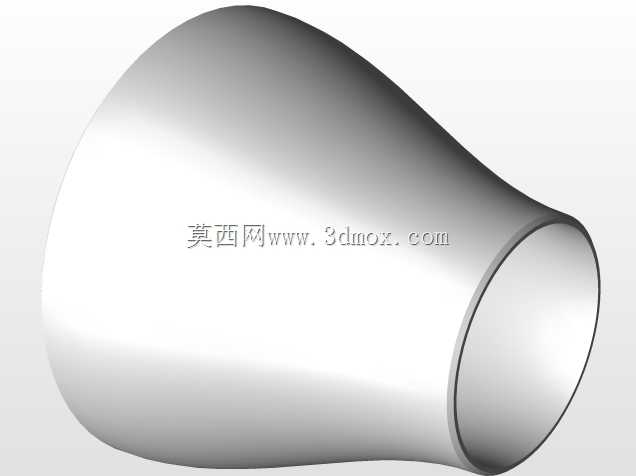

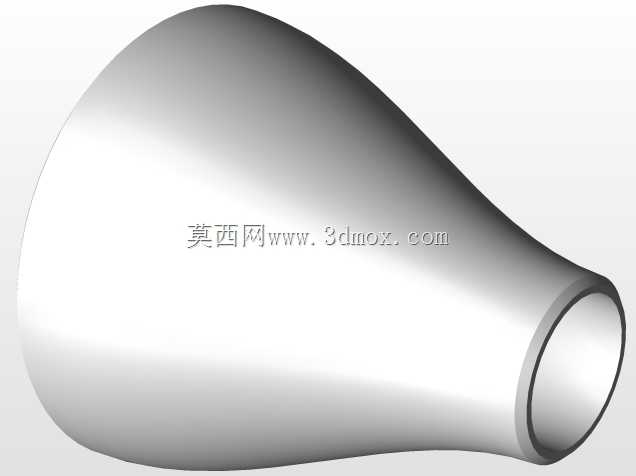

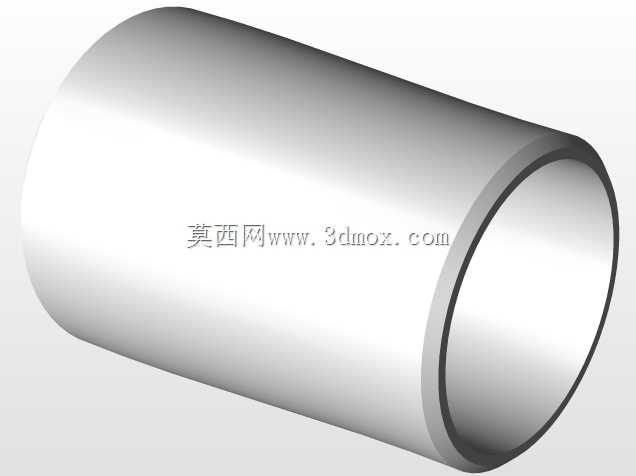

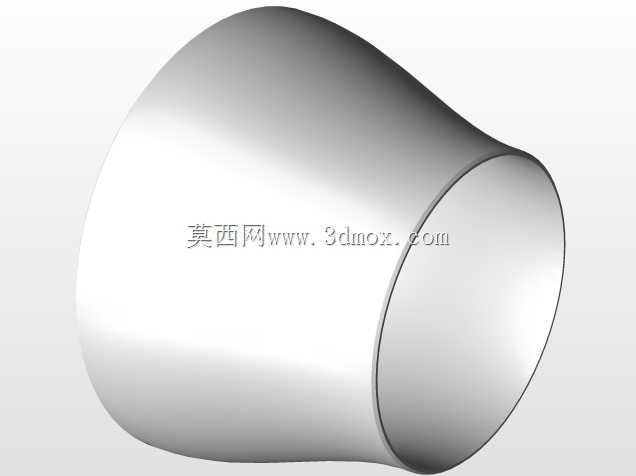

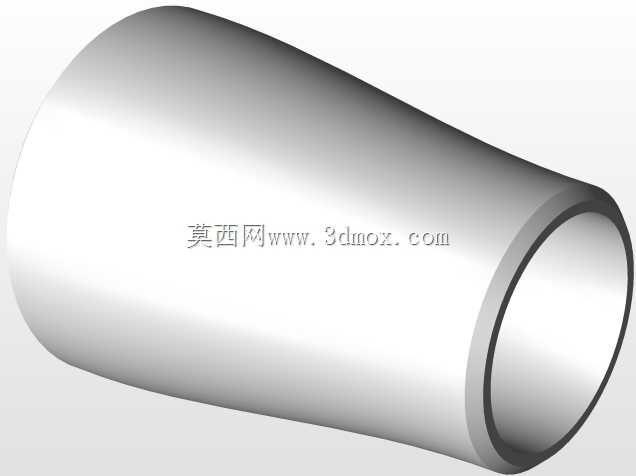

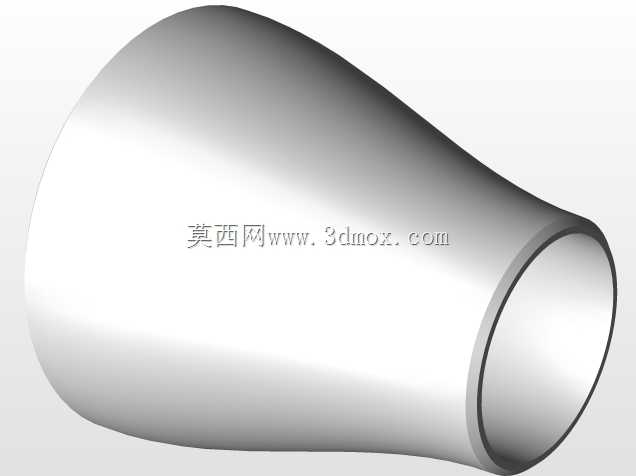

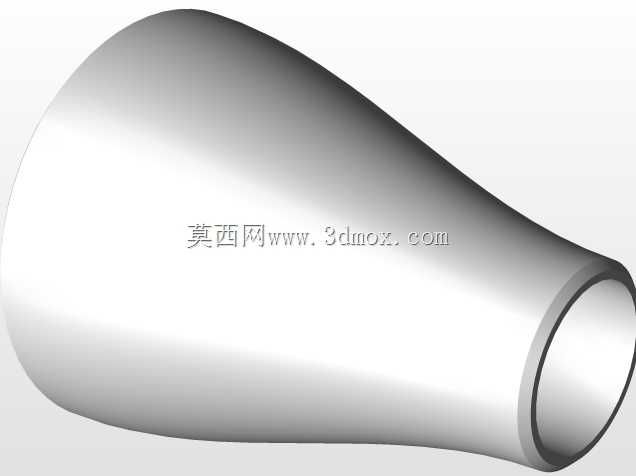

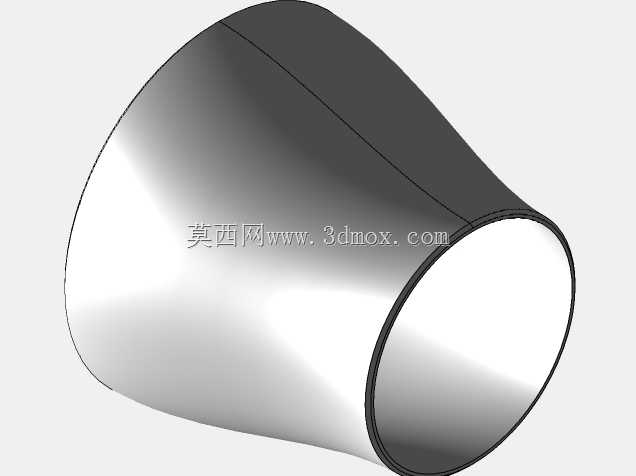

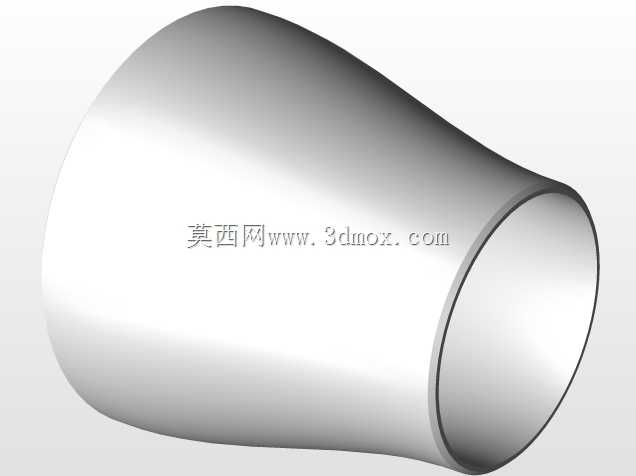

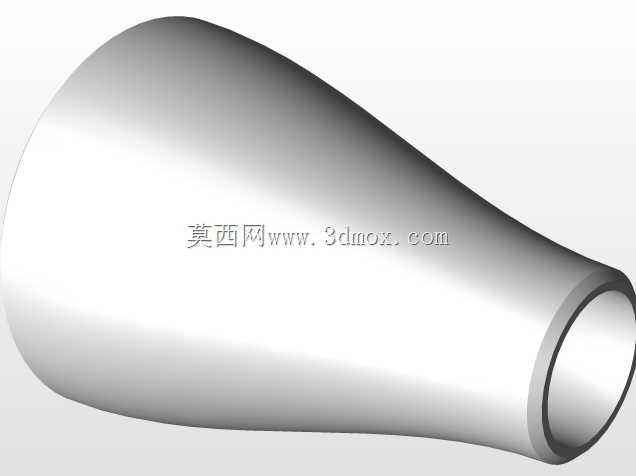

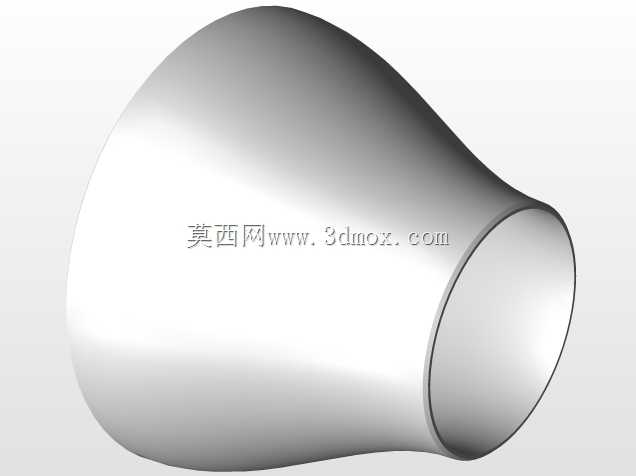

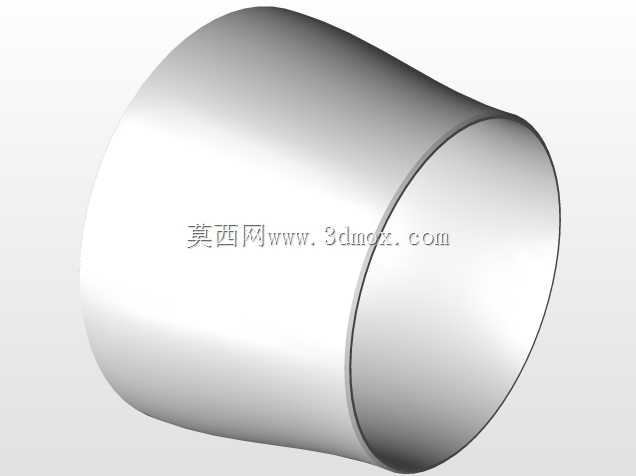

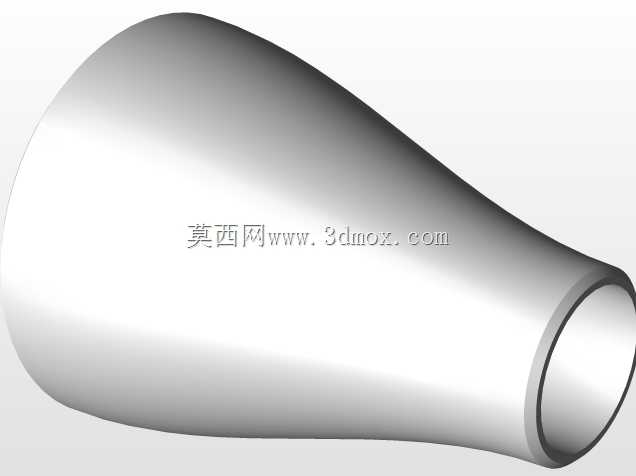

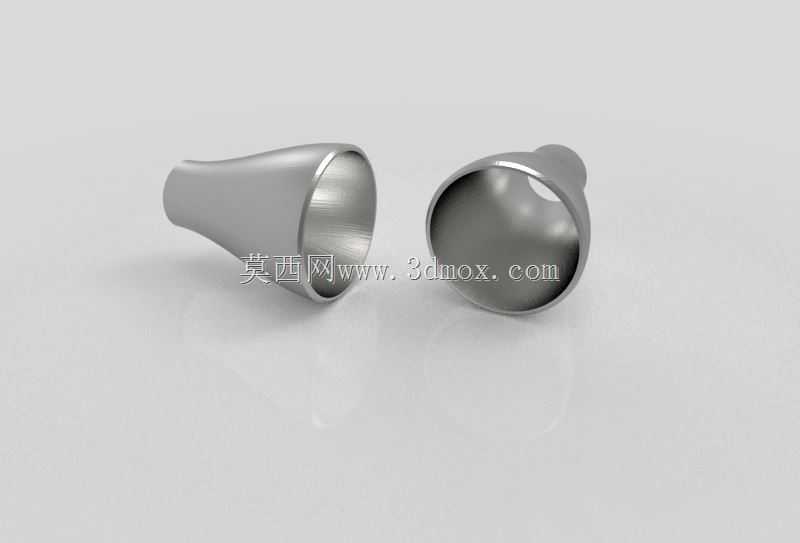

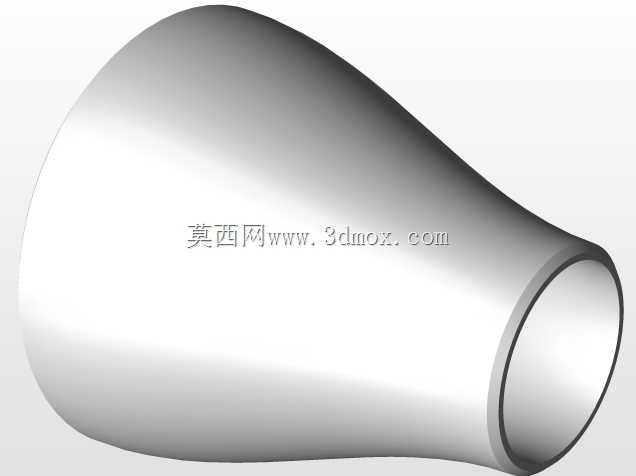

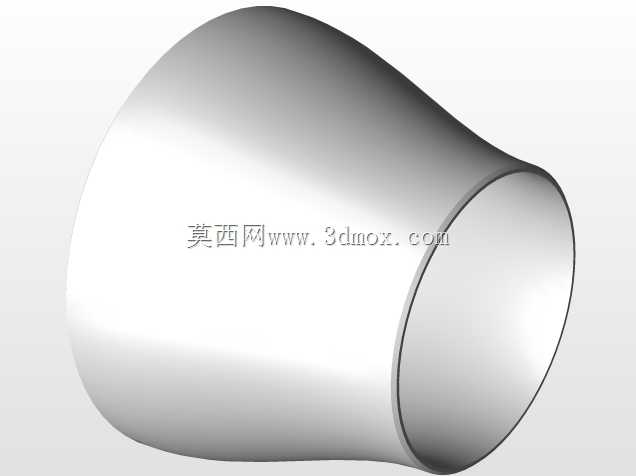

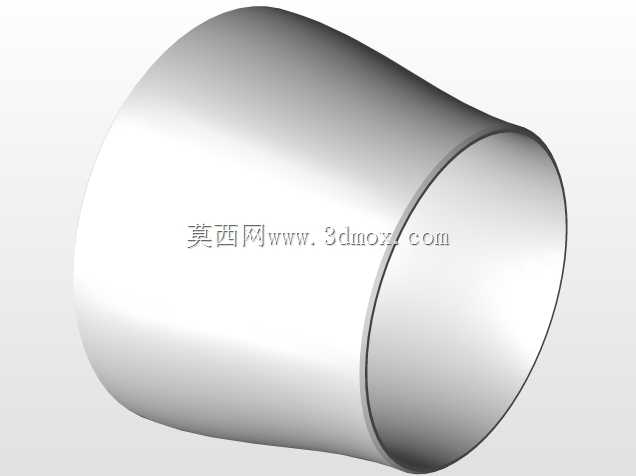

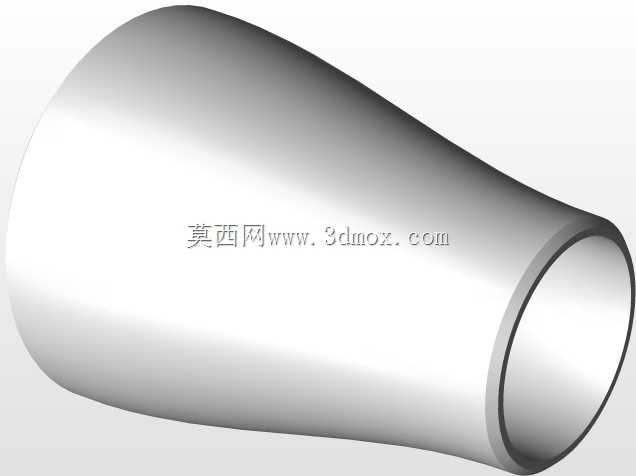

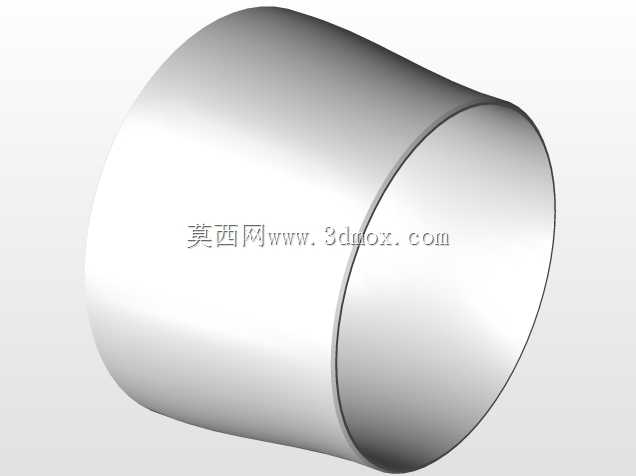

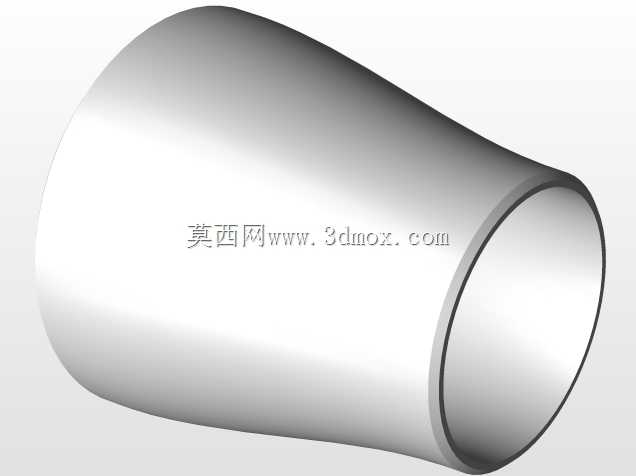

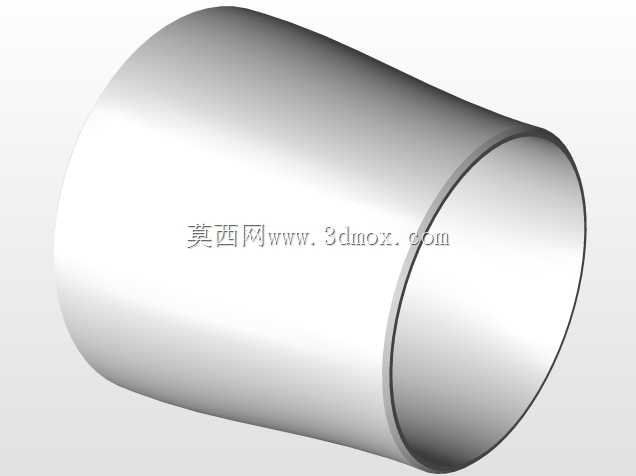

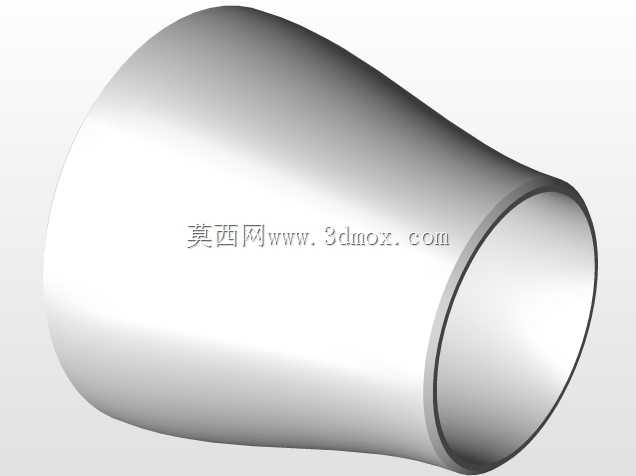

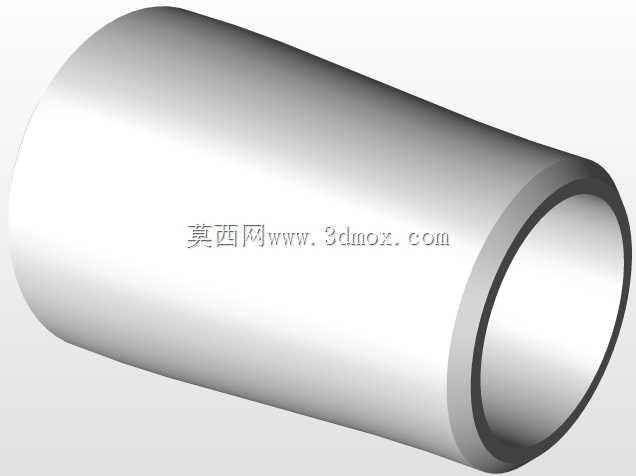

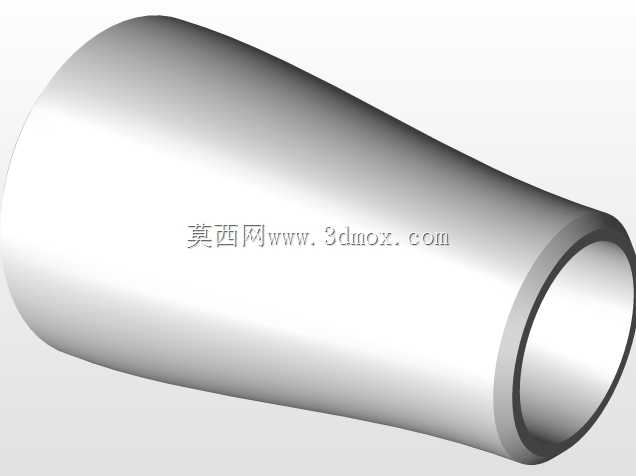

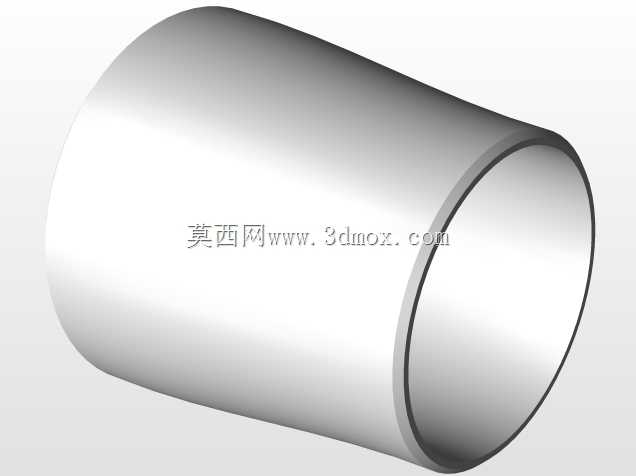

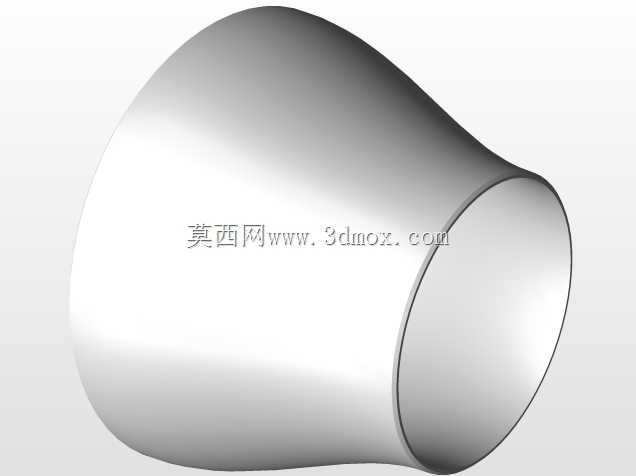

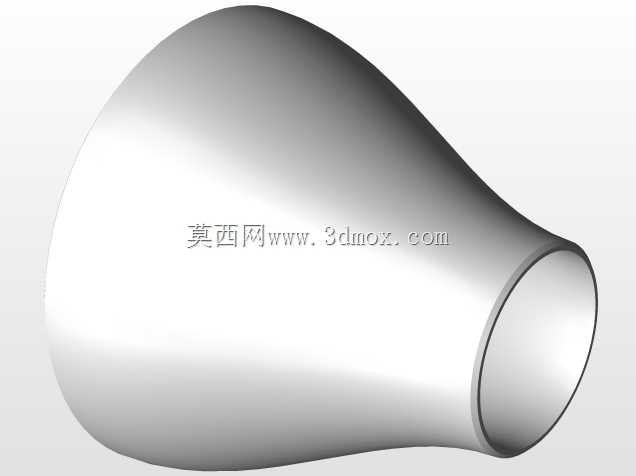

SCH-10S标准同心异径管结构设计

在工业管路系统的布设过程中，不同管径的管线衔接是极为常见的工况，同心异径管正是解决同轴变径衔接需求的核心管件，这款SCH-10S壁厚等级的同心异径管，主要应用于对管路同轴度有明确要求的流体输送场景，比如洁净流体管路、中低压给排水管线、常规化工介质输送管线的变径节点，能够在保证管路通径平滑过渡的同时，避免偏心变径带来的流道偏移、介质淤积、局部阻力异常升高等问题。从实际使用场景来看，这类同心异径管常被安装在泵组进出口的变径段、管线与不同口径阀门的衔接位置、设备接管与主管路的对接节点，使用时需保证两端管口与对接管线保持严格同轴，避免安装错位带来的附加应力。从功能特性上看，该异径管采用同心锥度过渡结构，内壁平滑无突变台阶，介质流经时的局部阻力系数远低于直角变径或焊接拼合的变径结构，能够有效减少管路系统的压力损失，降低输送过程中的能耗，同时SCH-10S的壁厚设定适配常规中低压管路的压力等级要求，能够满足多数民用、工业常规管路的承压需求。在设计思路上，这款异径管的锥段角度经过合理设定，既避免锥度过大造成的流道突变，也控制锥段长度不会过长导致管件占用过多安装空间，两端的连接端口尺寸严格匹配对应公称通径的管路对接公差，能够直接与同标准的法兰、管道进行焊接或卡接装配，不需要额外进行端口修配。从安装边界来看，该异径管的整体外形为对称回转结构，安装时不需要额外调整周向角度，只要保证两端轴线与对接管线重合即可，整体长度尺寸适配常规管路安装的间距要求，不会出现与周边管线、支架发生干涉的情况，管件外壁无突出结构，保温层包覆、支架固定都可以直接沿管件外壁进行，不需要额外做异形适配。在实际选型使用中，这类同心异径管不适合用于带颗粒沉积风险的垂直管路变径之外的场景，尤其是水平走管且介质含固体杂质的工况，偏心异径管的防积料特性会更适配，但在垂直管路、洁净介质、要求流态稳定的同轴管路场景下，同心异径管的同轴优势是其他变径件无法替代的，建模过程中严格遵循了管件的壁厚均匀性要求，锥段的壁厚全程保持一致，避免局部壁厚减薄带来的承压隐患，两端端口的平直段长度也满足焊接装配的操作空间要求，现场施工时不需要额外加工坡口即可完成对接作业。
