分体式法兰接口凸轮泵结构设计

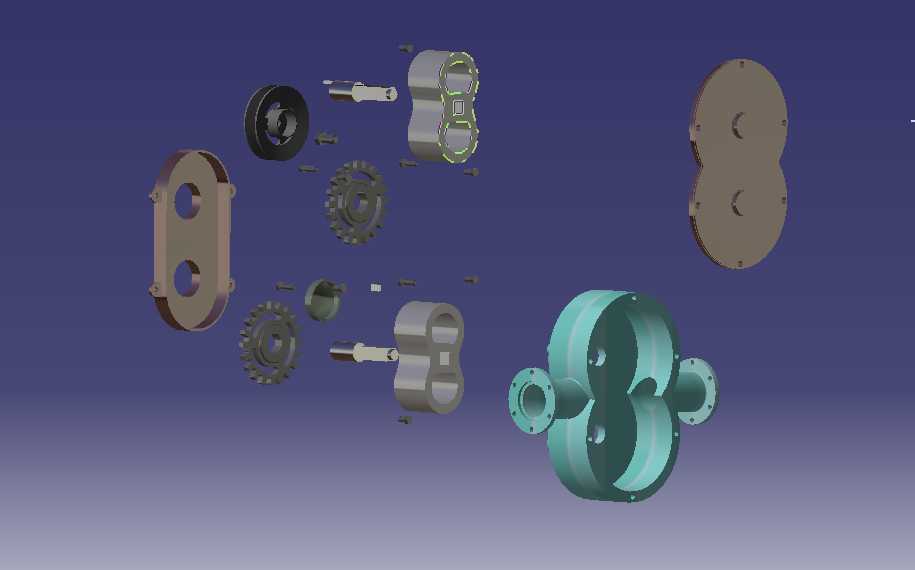

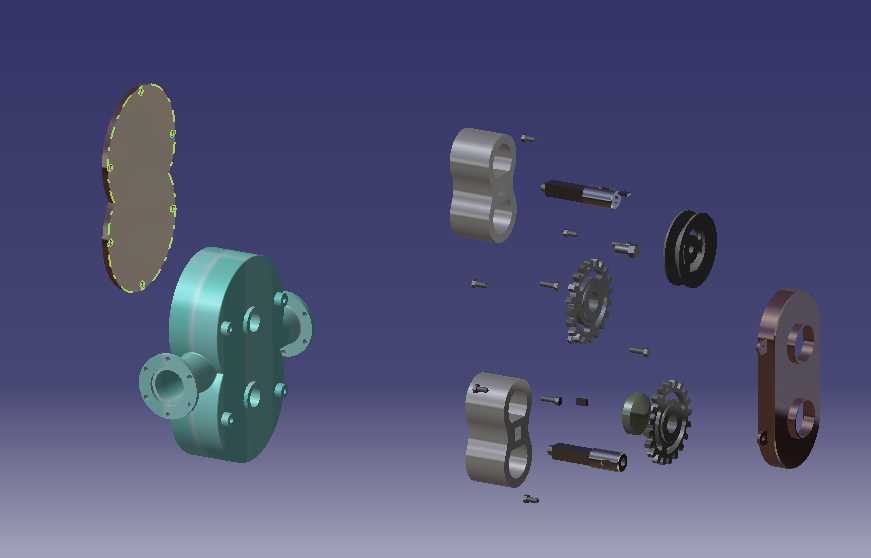

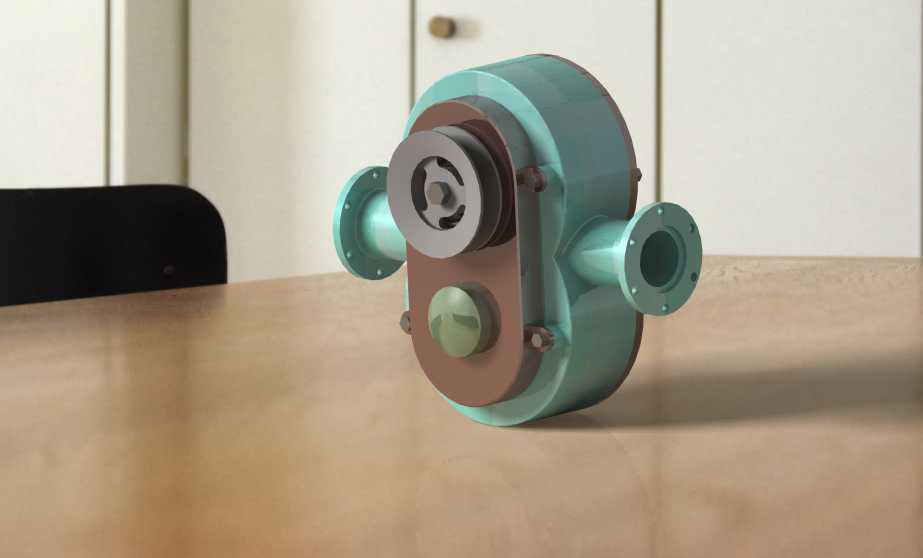

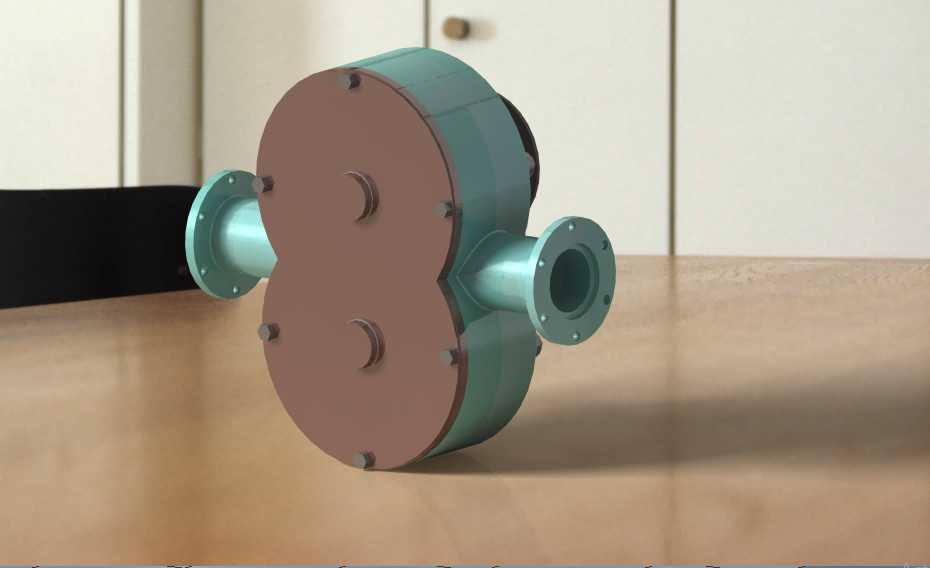

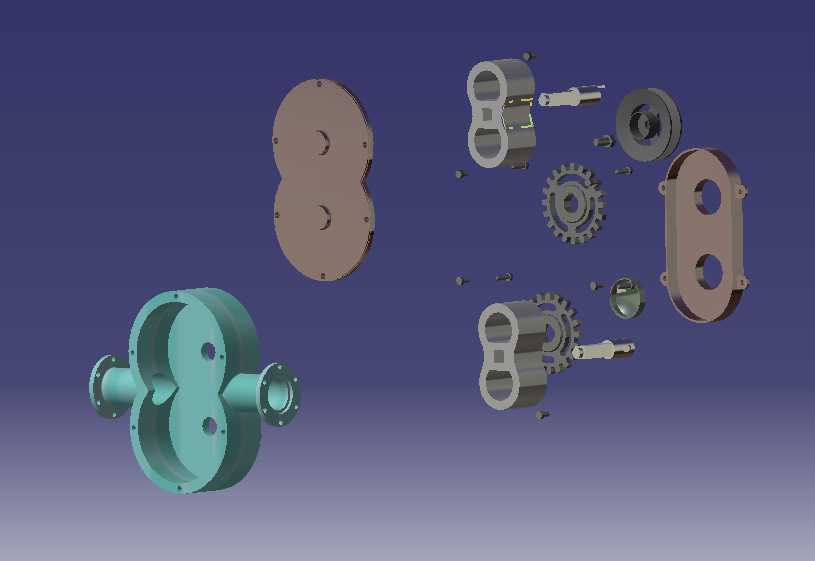

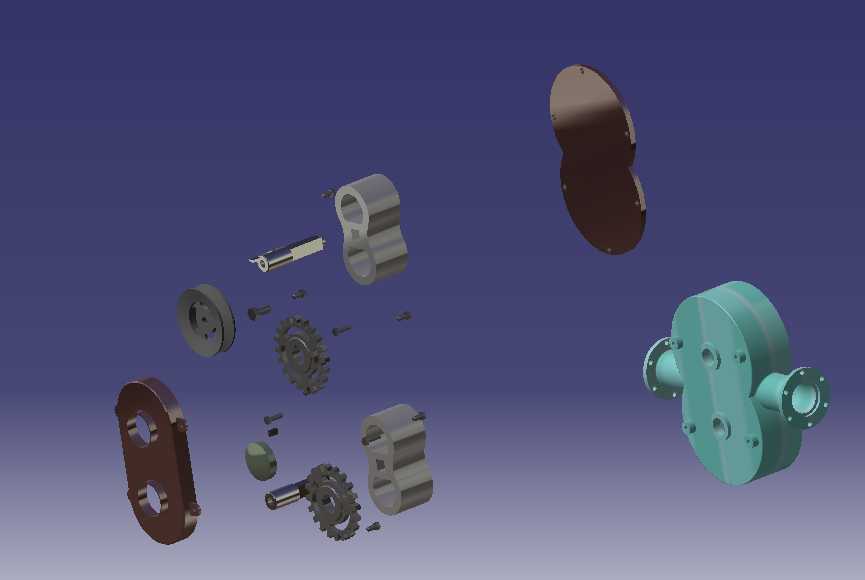

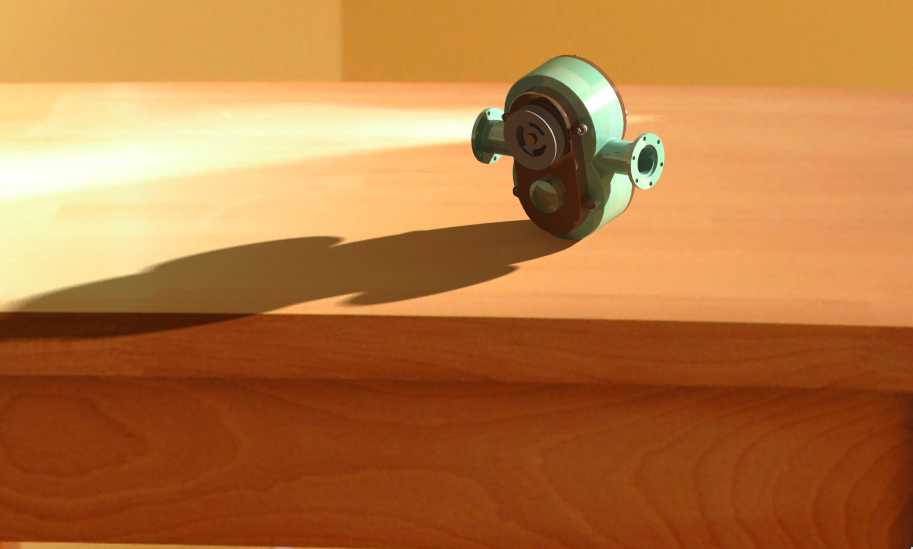

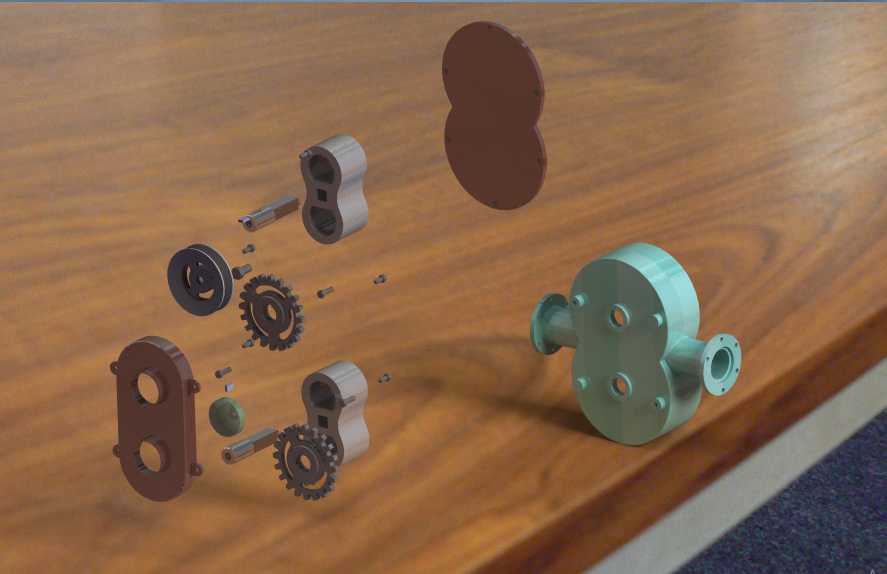

在化工介质输送、市政污废水提升、食品级浆料转运这类对输送稳定性有要求的场景里，凸轮泵的结构合理性直接决定整条管线的运维周期与运行可靠性。这套凸轮泵的结构拆分逻辑完全围绕现场拆装维护的实际需求搭建，整泵由泵壳主体、凸轮转子组件、端盖密封组、两侧连接法兰、传动连接轴、轴承定位部件、紧固件组等近十个独立模块构成，每个模块的配合边界都做了明确的公差预留，既保证装配时的同轴度要求，也能在现场更换易损件时无需整体拆解泵体，大幅缩短停机维护的时间。从安装适配的角度看，两侧的法兰接口采用同通径对称布局，法兰端面的螺栓孔位完全匹配通用流体管线的安装标准，现场对接时不需要额外制作转换接头，泵体底部的支撑面做了平整化处理，安装时可以直接固定在预制的混凝土基座或者钢架支架上，不需要额外加工适配底座，整体安装占用的横向空间紧凑，适合在管线排布密集的车间夹层、设备间内部署。设计过程中针对泵壳的流道形态做了反复优化，壳体内腔的圆弧过渡完全贴合凸轮转子的运动轨迹，避免介质在腔体内形成滞留死角，对于含有细小颗粒的介质或者高粘度的浆料，这种流道设计能有效降低输送过程中的阻力，减少转子运转时的卡滞风险。端盖与泵壳的配合面预留了密封件的安装槽位，可根据输送介质的腐蚀特性、温度范围适配不同材质的密封件，从普通丁腈橡胶到氟橡胶、食品级硅胶都能直接安装，不需要对端盖结构做二次修改。传动侧的轴伸端尺寸匹配通用标准的联轴器连接尺寸，不管是配套普通异步电机还是伺服减速电机，都能直接对接，不需要定制非标连接轴套。整套结构的渲染处理特意对不同零件做了材质区分，能让查看者快速识别每个部件的装配位置与连接关系，附带的分解视图更是把每个零件的装配顺序、配合关系做了直观呈现，不管是做新泵的结构设计参考，还是做现有设备的维修测绘，都能直接对应到实际的零件结构，避免装配过程中出现顺序错误、配合错位的问题。泵体外壳的加强筋布局沿着介质压力的分布方向设置，在额定工作压力下不会出现壳体变形导致的密封泄漏问题，连接螺栓的排布密度也经过受力校核，保证每个连接点的压紧力均匀，不会出现局部密封失效的情况。
