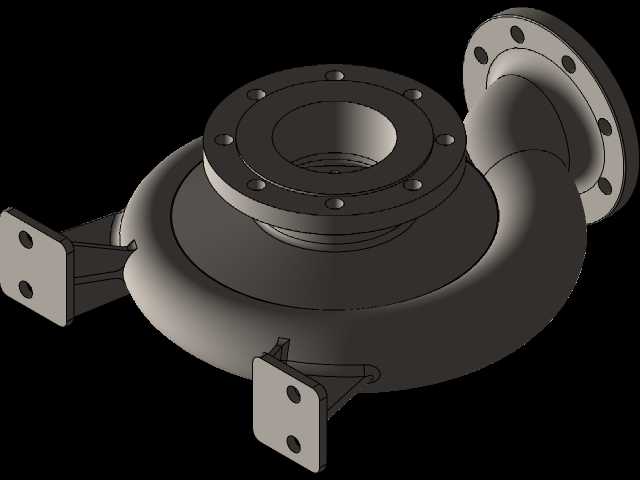

蜗壳式离心泵带法兰接口泵体结构

该泵体为离心泵核心承压过流构件，主要应用于工业给排水、暖通循环、化工介质输送、农田排灌等场景，作为整泵的外壳基体，承担容纳叶轮、约束流道、连接管路、承载整机安装载荷的多重作用。从结构设计来看，整体采用蜗壳式流道构型，流道截面沿叶轮旋转方向逐步扩大，可将叶轮甩出的高速流体动能平稳转化为压力能，降低流道内的水力损失，适配中低比转速离心泵的水力性能需求。顶部设置圆形法兰接口，为泵的出口端，法兰端面均匀分布螺栓孔，可与对应压力等级的管路法兰实现密封连接，法兰背面设置加强筋结构，避免螺栓紧固时法兰面变形导致密封失效。侧部弯管结构为泵的进口端，同样采用法兰连接形式，进口流道做圆弧过渡处理，减少流体进入叶轮前的预旋与局部阻力，提升泵的汽蚀性能。泵体外壁分布三处带安装孔的支座结构，支座与壳体连接处设置三角形加强筋，可将泵运行过程中的振动、管路传递的载荷均匀分散到壳体壁面，避免局部应力集中导致壳体开裂，安装孔的位置公差需匹配配套泵架的安装尺寸，保证整机装配后泵轴与电机轴的同轴度符合要求。设计过程中需兼顾壁厚的均匀性，壳体承压段壁厚满足对应公称压力下的强度要求，法兰与壳体衔接处做圆角过渡，避免铸造过程中出现缩孔、砂眼等缺陷，同时流道内壁需保证足够的光滑度，减少流体沿程摩擦损失。安装边界方面，进出口法兰的端面距、支座安装孔的中心距需符合对应泵型的安装尺寸规范，保证现场管路对接时无需额外调整管位，支座的安装平面需保证平面度要求，避免装配后泵体出现翘曲变形，影响密封件的压缩量均匀性。该结构的设计需同时匹配水力性能、铸造工艺性、装配便利性、运行可靠性的多重要求，流道的型线偏差需控制在合理范围内，避免偏离设计工况点导致效率下降、振动超标等问题。
