六联高压柱塞泵结构设计方案

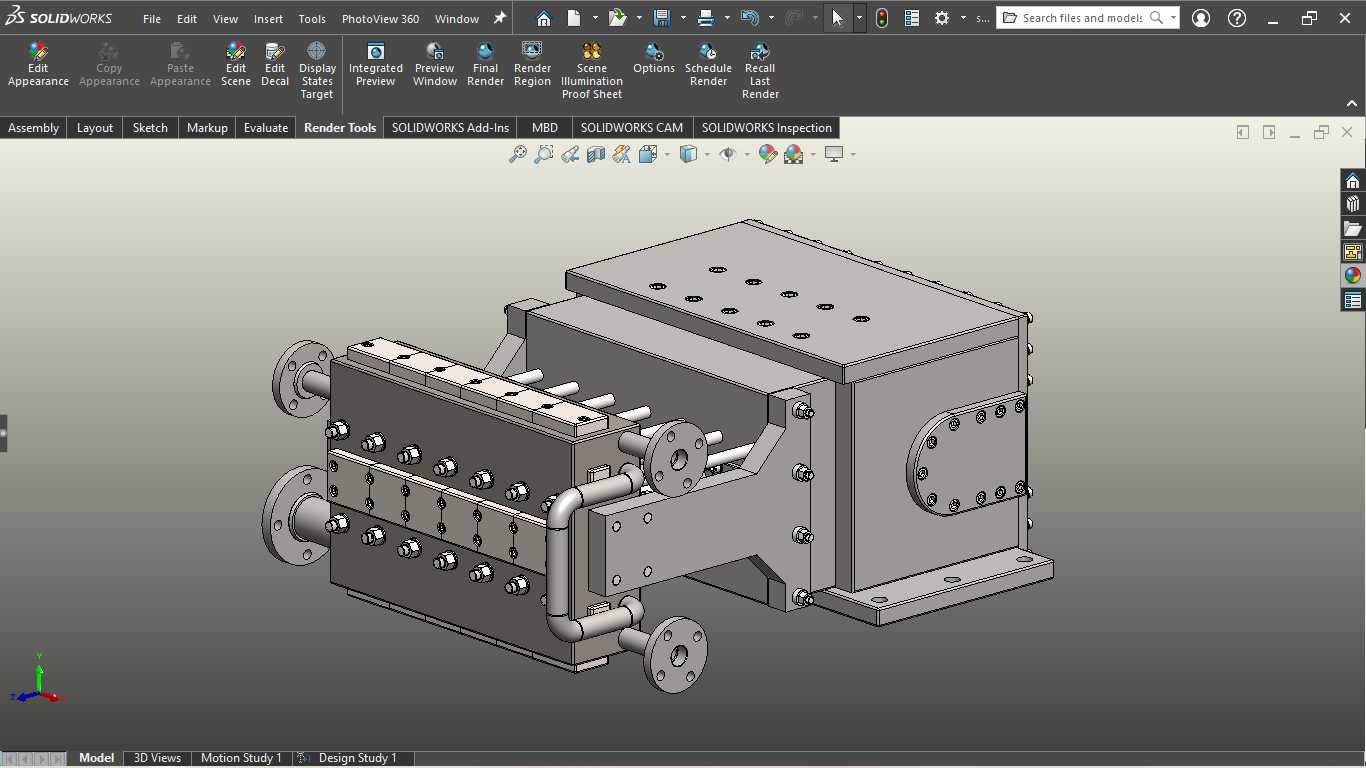

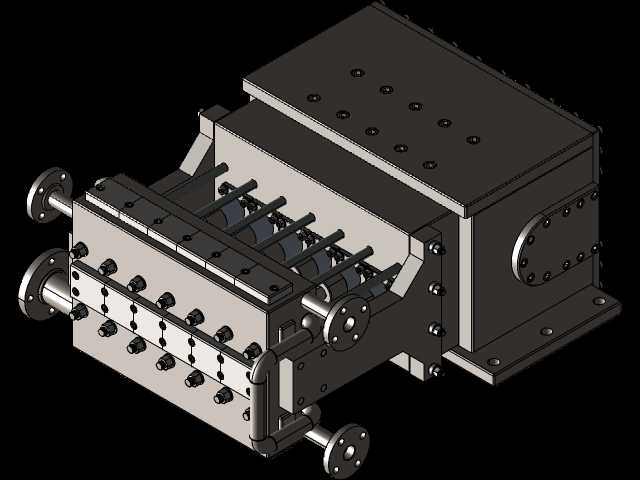

在石油化工高压注水、冶金除鳞、高压水射流清洗这类需要持续稳定高压流体输出的工况里，单柱塞泵的流量脉动往往会带来管路振动、压力波动超标的问题，六联结构的柱塞泵正是为解决这类痛点设计的多缸往复式增压设备。从结构布局来看，该泵采用卧式对称排布的六组柱塞组件，曲轴带动连杆推动柱塞做往复运动，通过进排液阀组的单向启闭完成流体的吸入与增压，相比三联及以下缸数的柱塞泵，六组柱塞错相位运行的结构能将输出流量的脉动率控制在极低水平，大幅降低出口管路的阻尼配置要求，减少管路疲劳损坏的概率。设计阶段优先考虑了高压工况下的结构强度问题，泵体采用整体式锻造箱体加工，曲轴支撑位设置了双列滚子轴承承载径向载荷，柱塞密封段采用组合式密封结构，兼顾高压下的密封性能与耐磨寿命，进排液阀组采用锥面密封结构，响应速度快，能适配高频率的往复启闭动作，避免高压回流导致的容积效率下降。安装边界上，泵组的动力输入端采用标准法兰连接结构，可适配不同规格的电机或柴油机驱动单元，底部安装脚设置了长圆形调节孔，方便现场安装时调整同轴度，进出口管路接口布置在泵体侧下方，预留了足够的管路安装操作空间，不需要额外改动周边管线布局就能完成对接。从功能特性来看，该泵可实现最高数十兆帕的流体输出压力，单泵流量覆盖常规高压工况的需求，箱体上预留的润滑油路可实现传动部件的强制润滑，长时间连续运行时也能保证传动部件的温升在允许范围内，侧面设置的观察窗可随时查看内部润滑油位与传动件运行状态，日常维护不需要完全拆解泵体就能完成常规检查。设计过程中对各运动部件的干涉情况做了完整校验，柱塞往复行程、连杆摆动角度都经过优化，既保证了足够的压缩行程来实现高压输出，又控制了运动部件的侧向力，降低柱塞与密封件的偏磨风险，泵体外部的紧固件全部采用高强度内六角螺栓，高压腔周边的螺栓排布经过受力仿真验证，能均匀承受高压流体带来的轴向载荷，避免局部应力集中导致的箱体变形或密封失效。
