不锈钢法兰式管接头适配结构

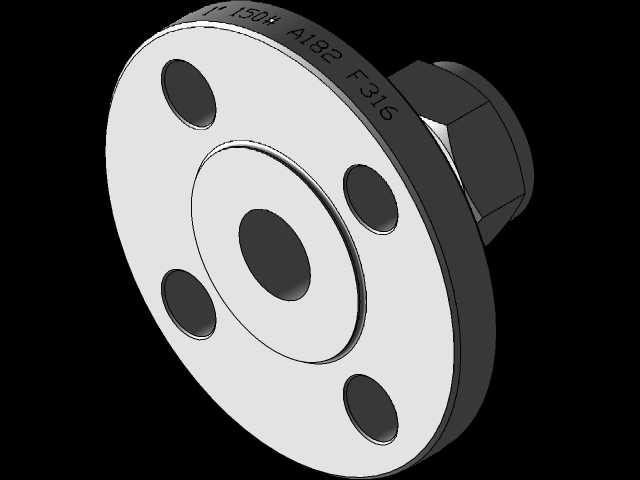

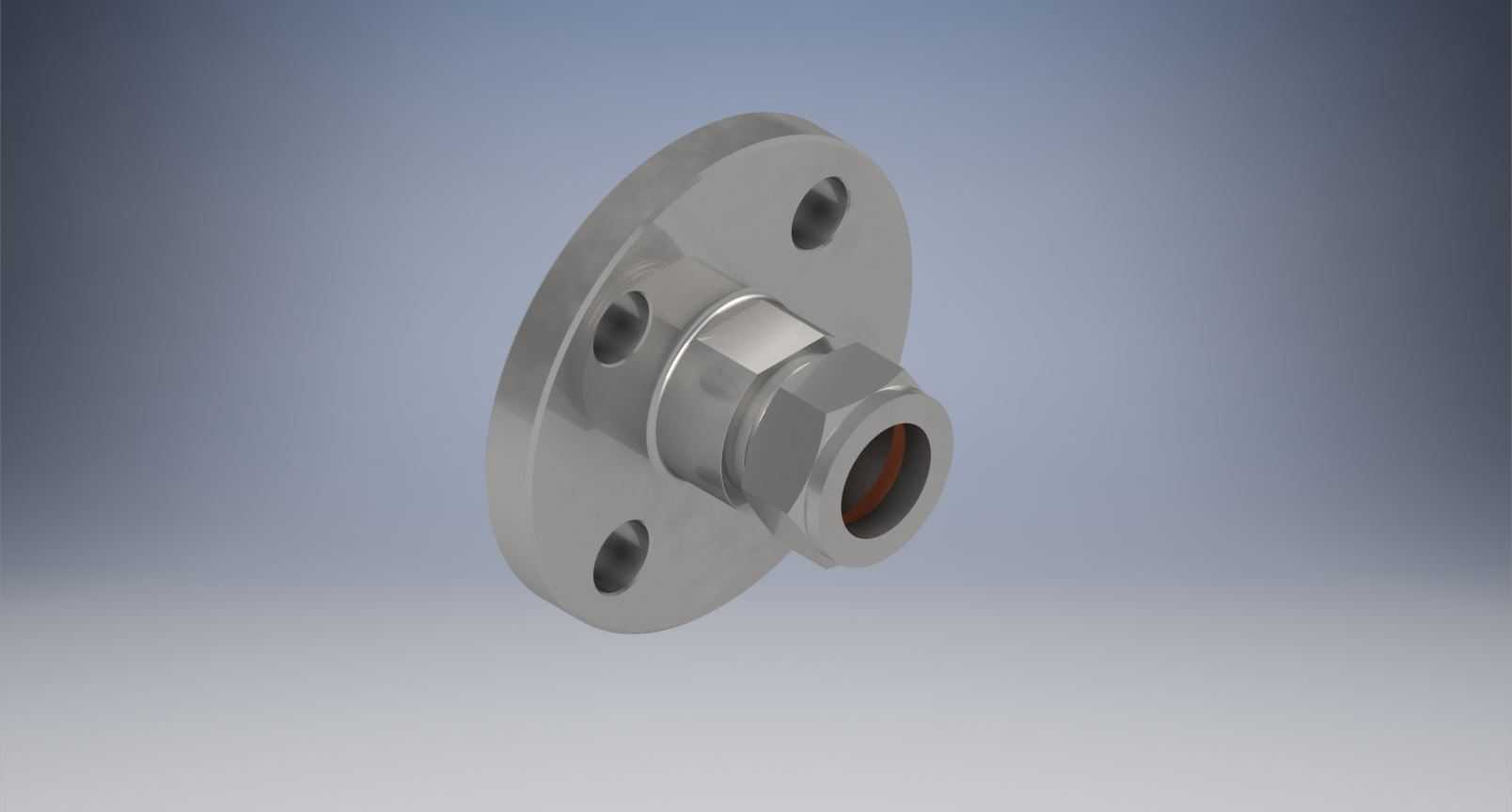

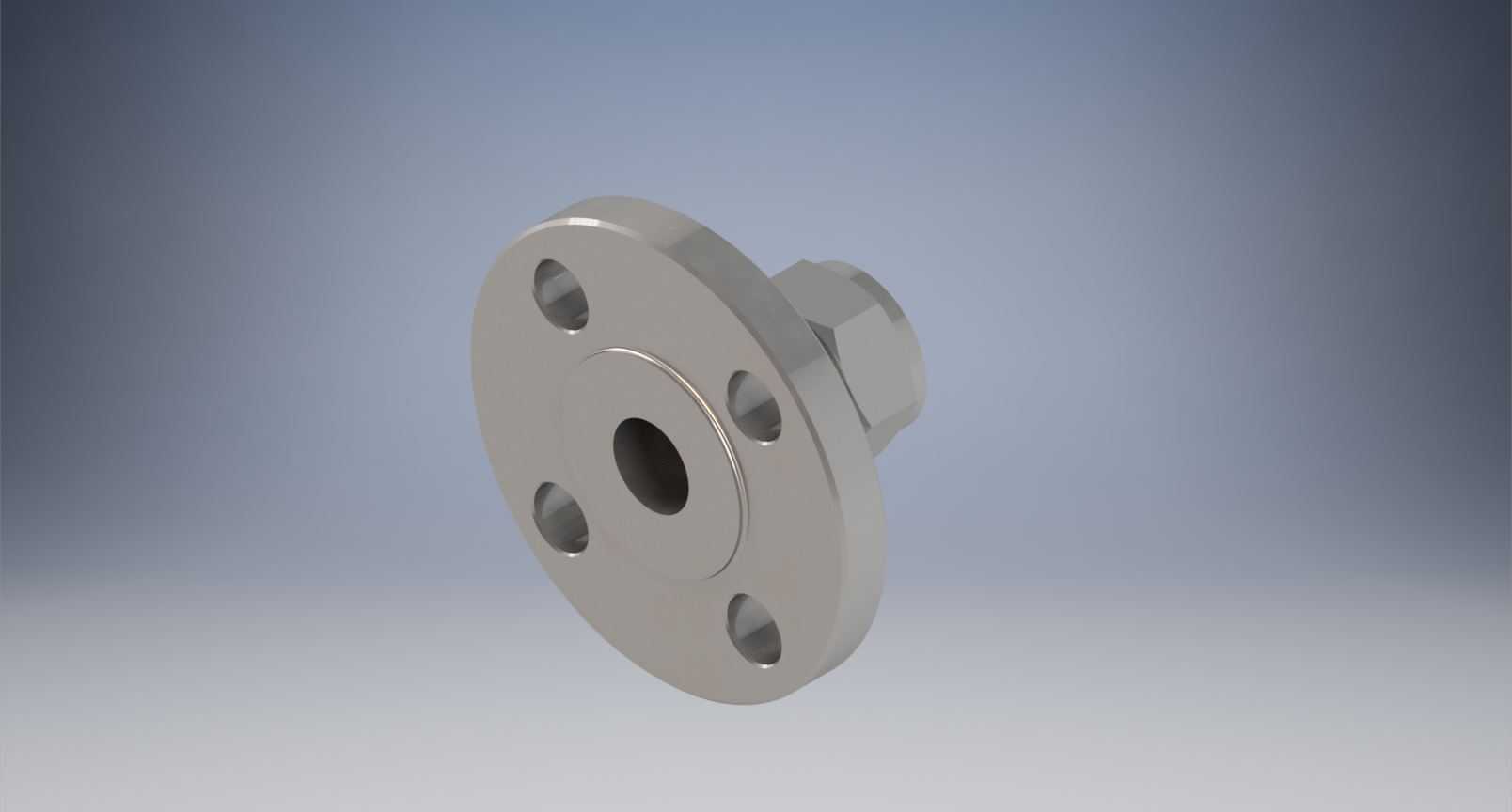

在化工流体输送、洁净气体管路、中小型液压站配管作业场景中，这类法兰适配接头是解决不同连接制式管路对接的核心零件，日常做设备管路改造、新装机配管时经常会碰到侧接螺纹端口与主管道法兰制式不匹配的问题，这类零件就是专门用来消除接口制式差，不需要额外做焊接转接，能大幅降低现场配管的施工难度。从结构设计来看，法兰端采用标准四螺栓孔布局，四个安装孔沿法兰盘圆周均匀分布，安装时不需要刻意调整周向角度，只要对齐配对法兰的螺栓孔就能完成对位，法兰盘中心的密封面做了凸台结构，安装时配合对应压力等级的密封垫片，就能保证150磅级压力下的管路密封性能，不会出现介质渗漏的情况。接头侧的外螺纹端采用标准管螺纹制式，螺纹加工精度满足管路密封要求，和对应内螺纹的管路元件拧紧后就能实现可靠连接，不需要额外做过多的密封处理就能满足常规工况的密封需求。从安装边界来看，法兰盘的外径尺寸匹配1英寸NPS管道对应的150级法兰标准，螺栓孔的中心距、孔径都严格遵循对应压力等级的法兰规范，设计建模时已经预留了足够的螺栓安装操作空间，现场安装时普通套筒扳手就能完成螺栓拧紧作业，不需要预留特殊的工装操作空间。接头整体采用不锈钢材质加工，本身具备不错的抗腐蚀性能，在常规水基介质、弱腐蚀化工介质、洁净压缩空气管路中都能长期使用，不会因为锈蚀出现密封面失效或者螺纹粘连的问题。建模过程中，法兰盘的密封面平面度、螺纹的同轴度都做了严格的公差约束，保证模型导入装配环境后，能直接和标准法兰元件、标准管螺纹元件完成装配配合，不会出现干涉或者对位偏差的问题，结构工程师做管路布局时，可以直接调用这个模型完成管路系统的装配校验，提前排查安装空间不足、接口对位偏差的问题，减少现场施工时的改造成本。这类接头在实际使用中，通常安装在管路需要变向、或者设备接口与管道制式不匹配的位置，相比焊接式转接接头，它不需要现场动火作业，安装和后期维护拆卸都更方便，后期管路改造时可以直接拆卸重复利用，不会因为焊接破坏原有管路的结构强度。
