PVC材质低压管路固定支撑装置

这套支撑装置主要面向民用给排水、小型化工流体输送、实验室低压流体管路的布设场景，用来解决PVC管路架空布设时的承重、防晃以及阀件操作受力的问题，很多现场施工里常出现PVC管因为支架间距不合理、阀件位置无额外支撑，长期受流体冲击或者操作阀门时受力过大，导致接口脱开、管材变形的情况，这套结构就是针对这类痛点做的针对性设计。

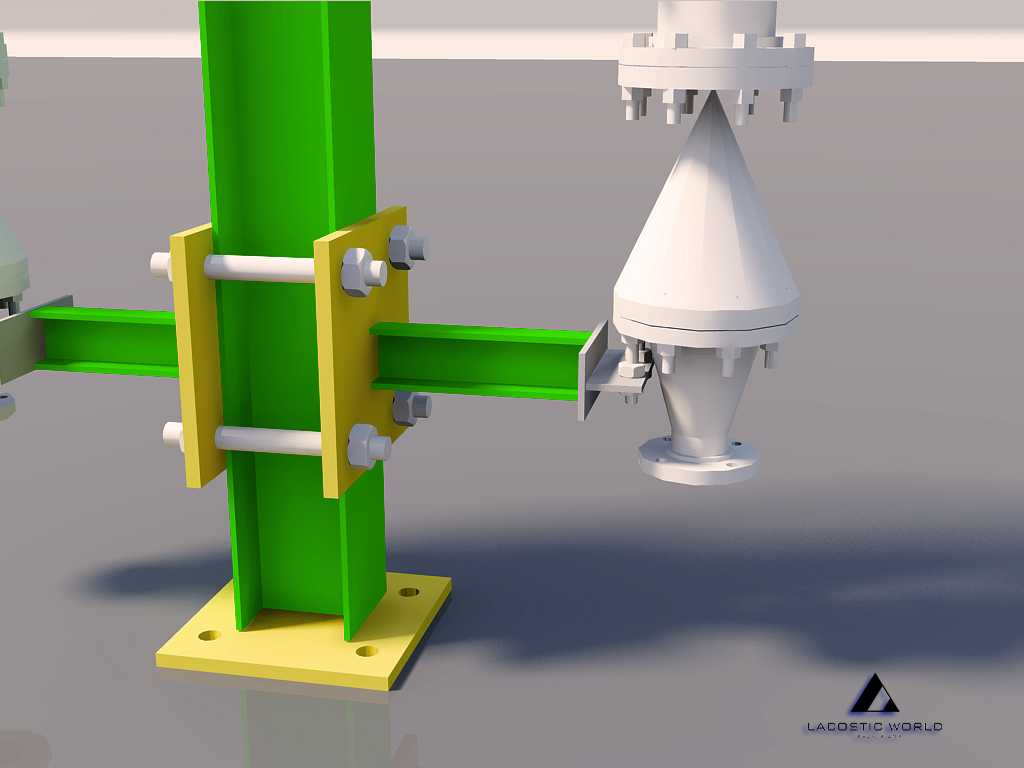

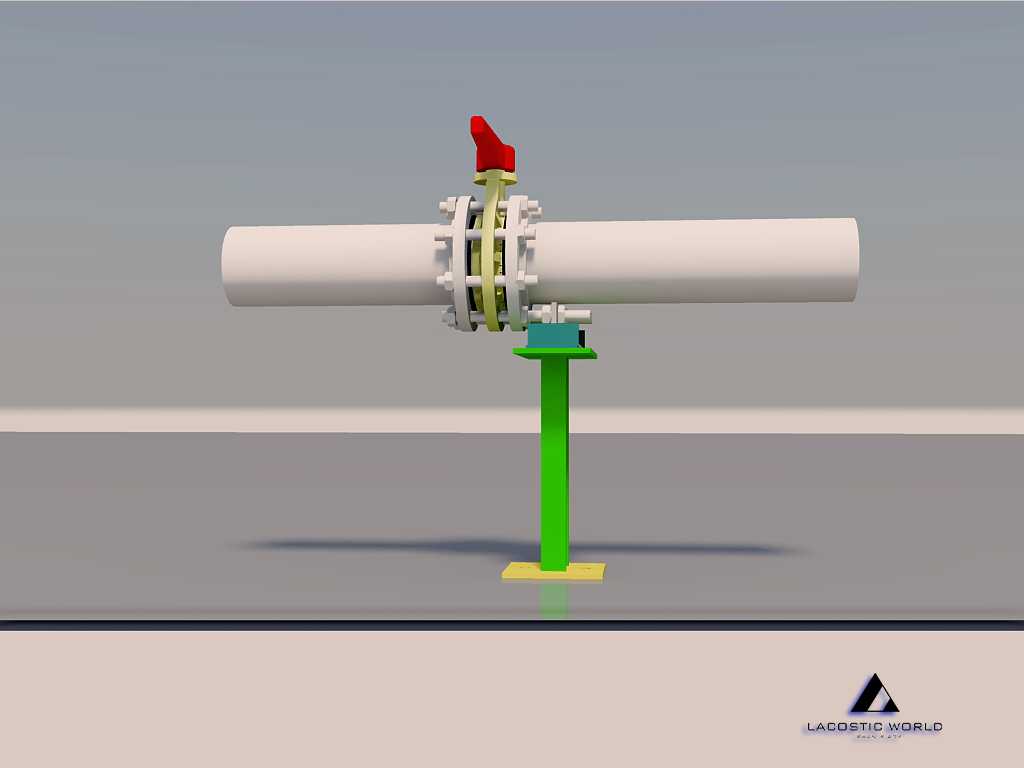

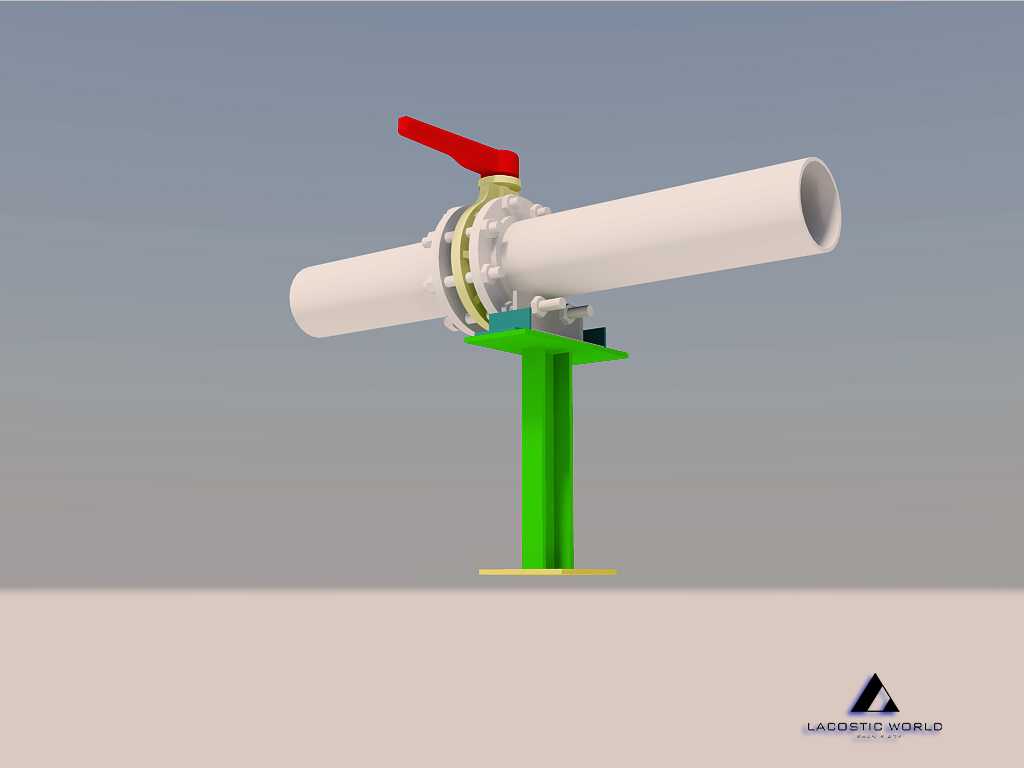

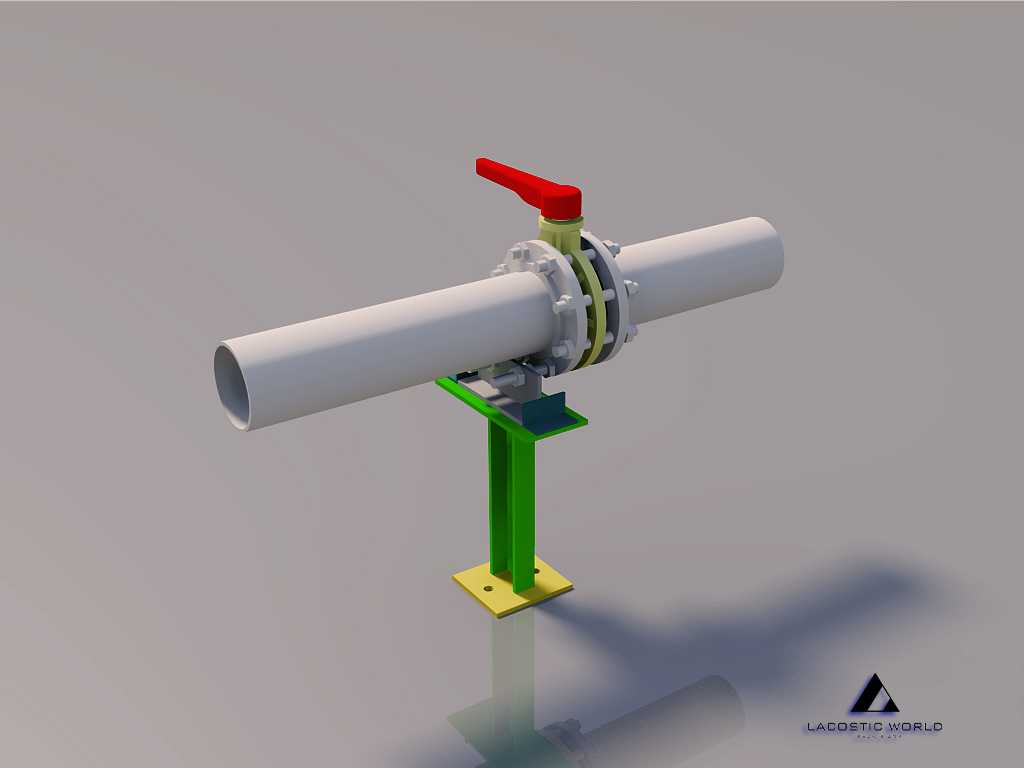

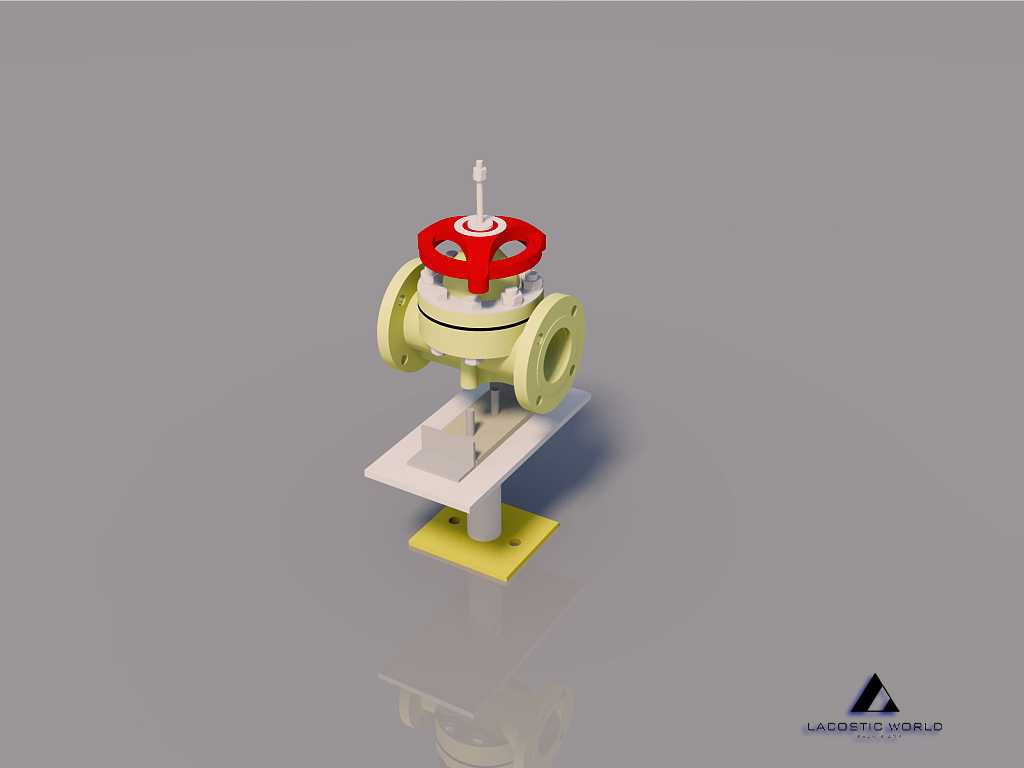

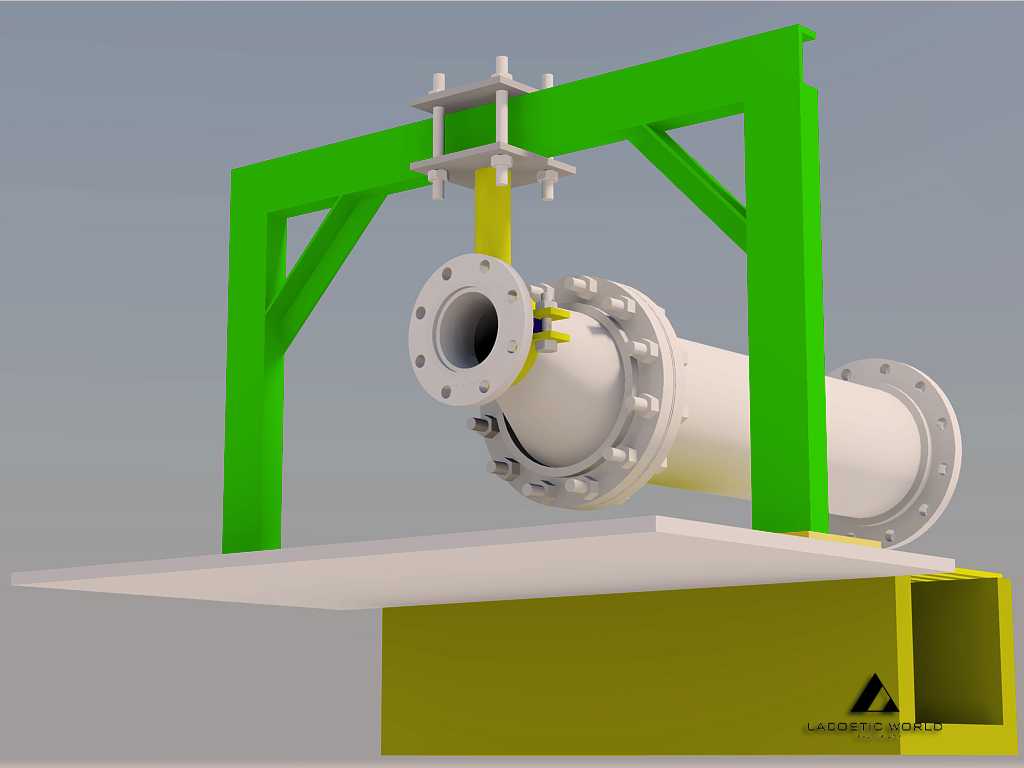

整个支撑以立式型钢作为主承力立柱，底部带方形安装底板，底板预留四个螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地面、设备顶面或者钢结构平台面上，安装时需保证立柱垂直度偏差不超过1/1000，避免单侧管路承重带来的侧向弯矩。立柱上配置上下两组可调式管夹，管夹内侧适配PVC管的外径弧度，夹体内侧预留软质垫层安装位，避免硬接触划伤PVC管材表面，管夹通过抱箍螺栓与立柱连接，可根据现场管路的实际高度、水平偏移量调整上下位置与前后伸出长度，适配不同走管角度的安装需求。

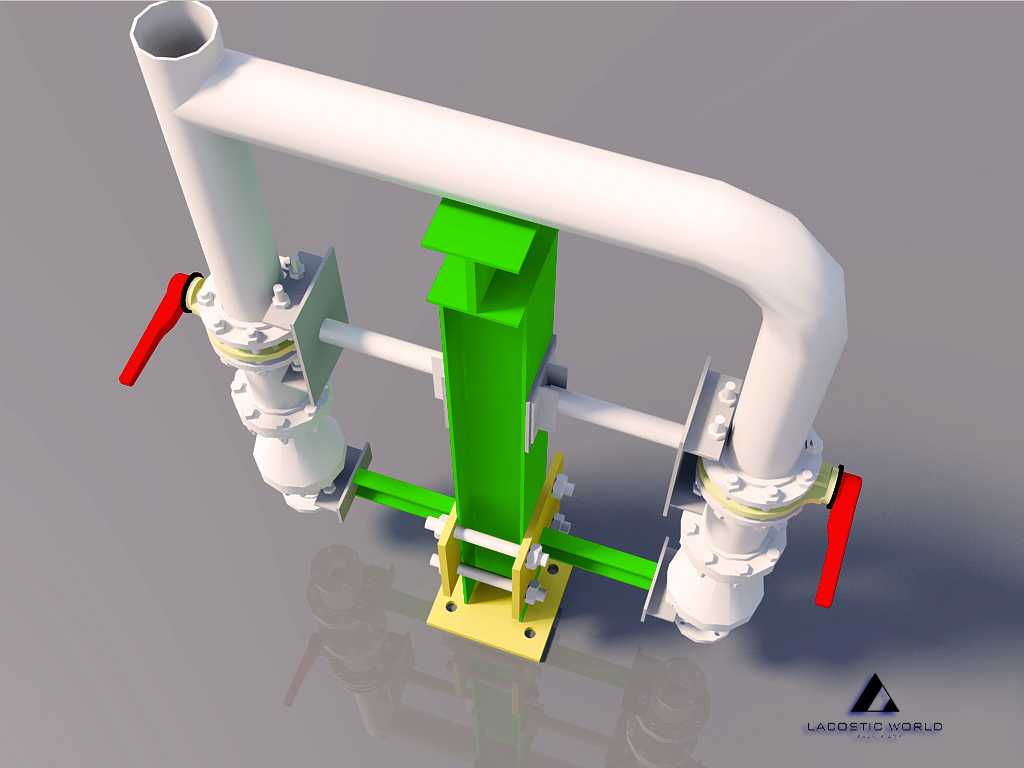

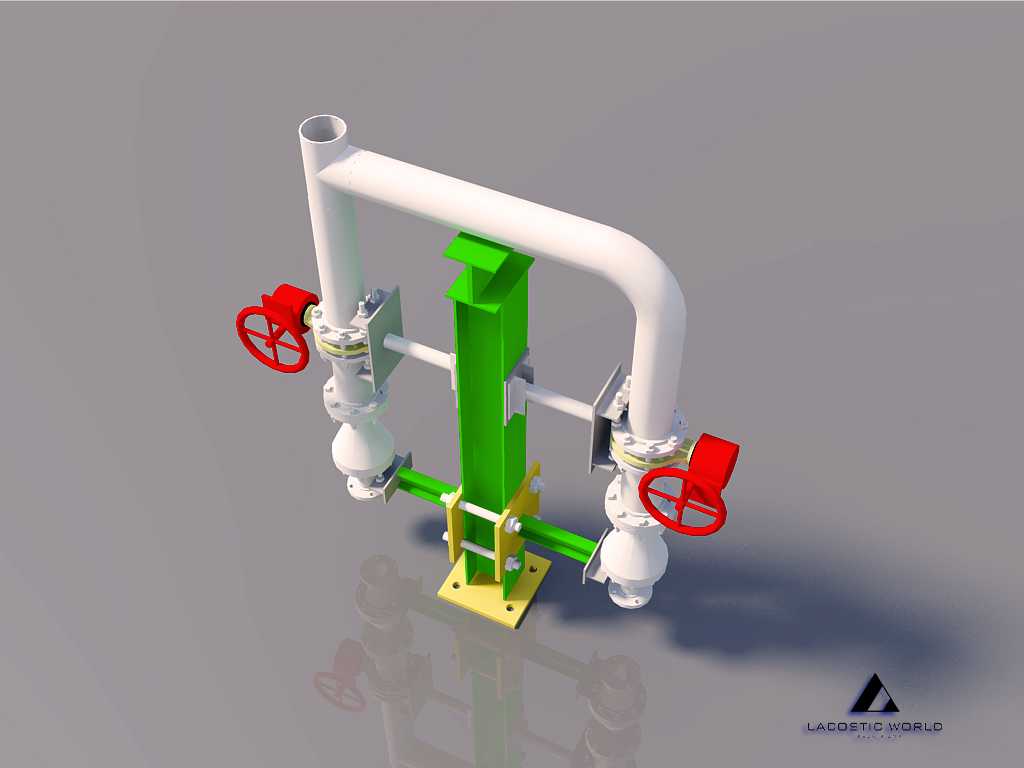

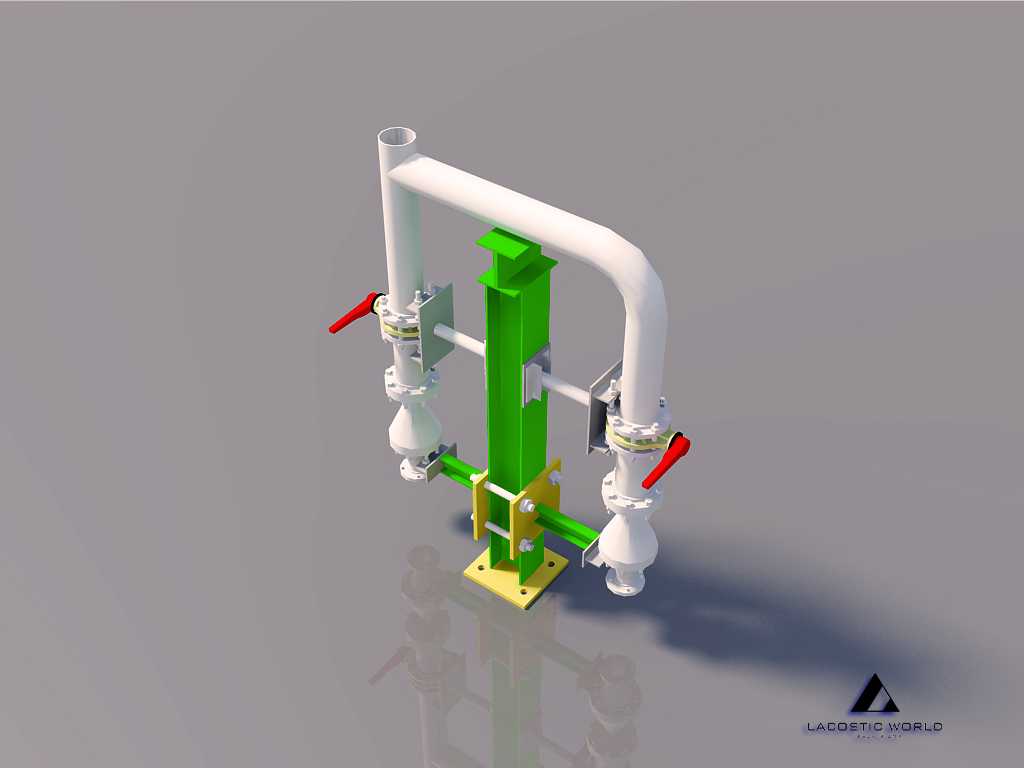

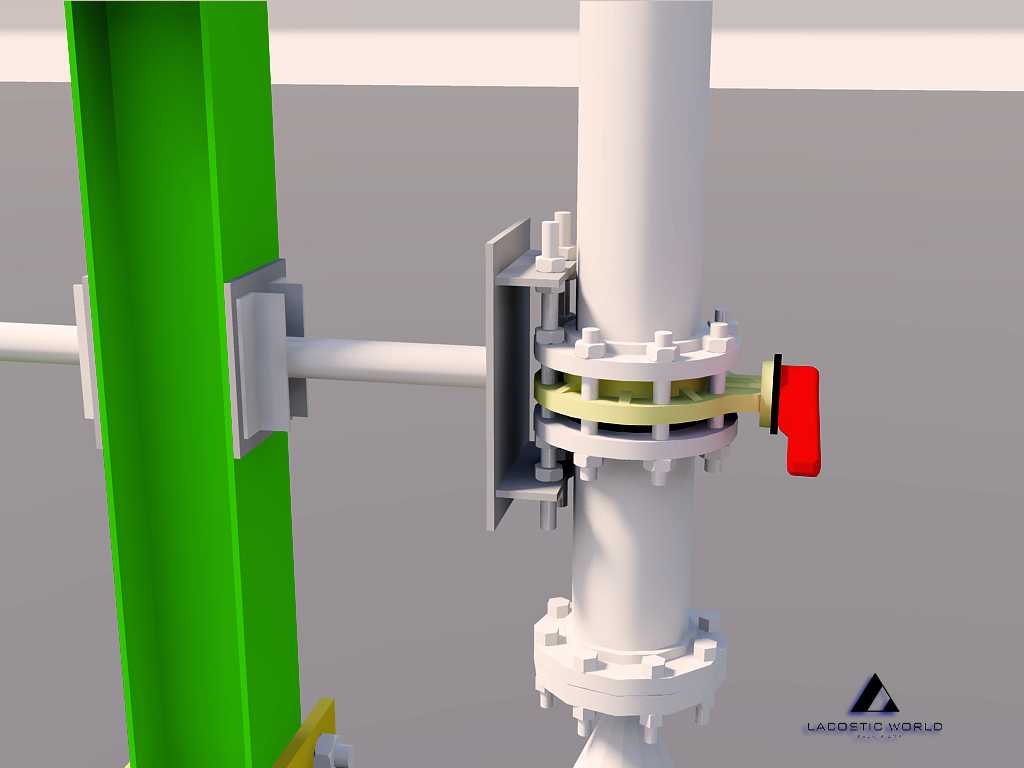

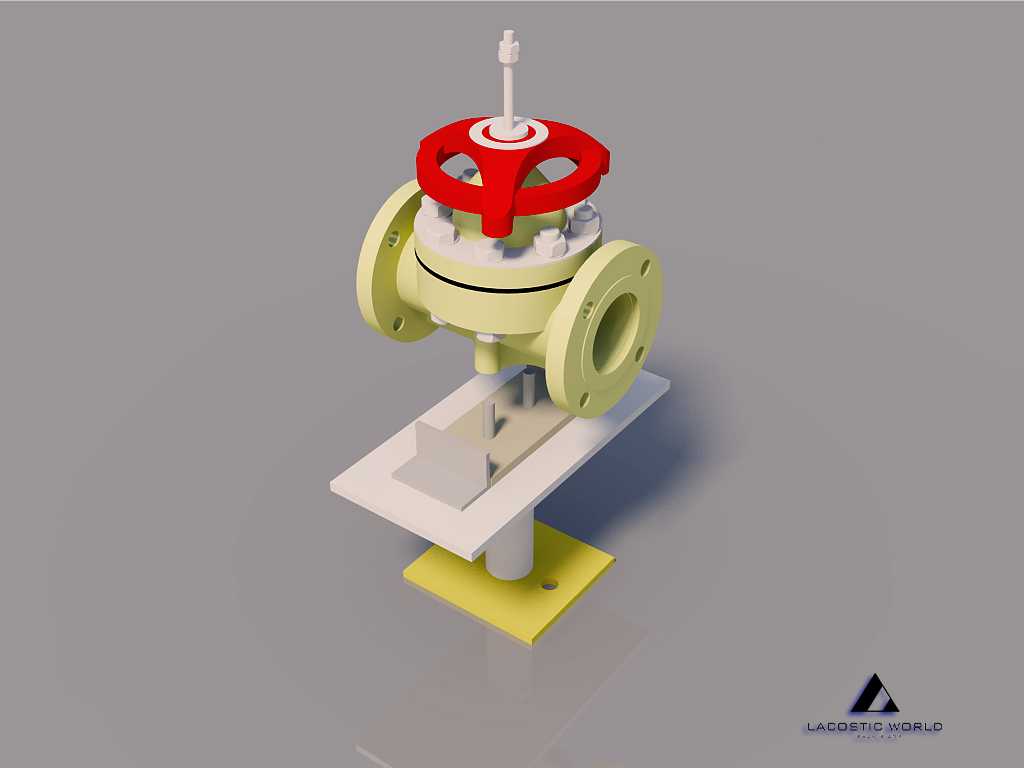

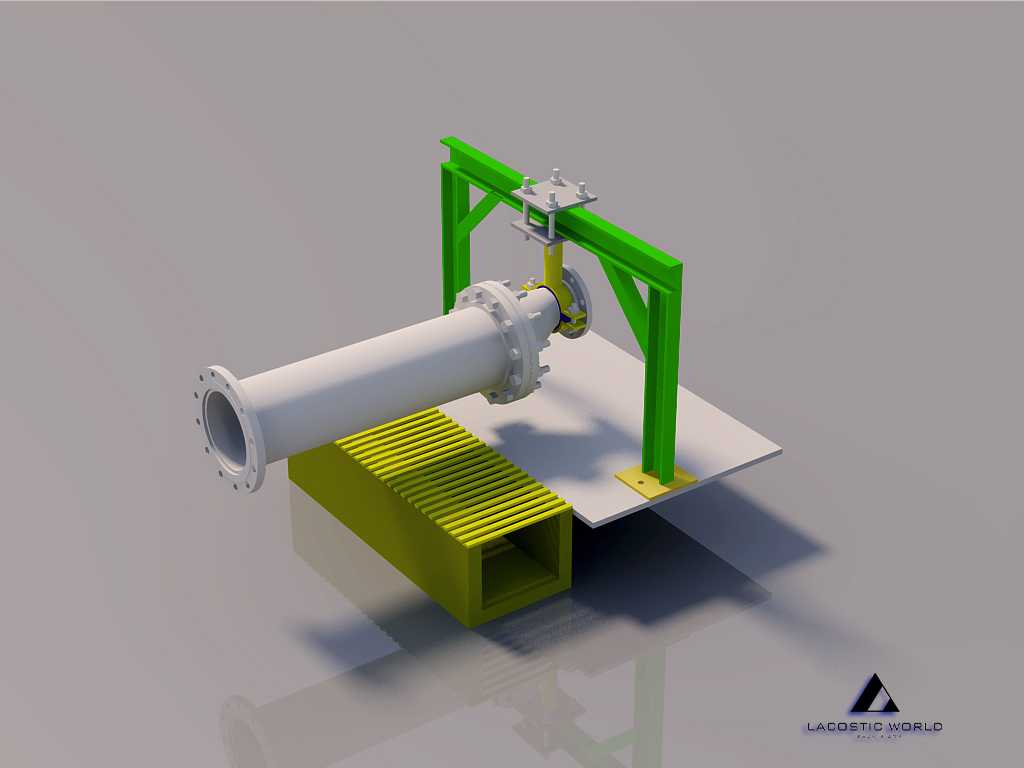

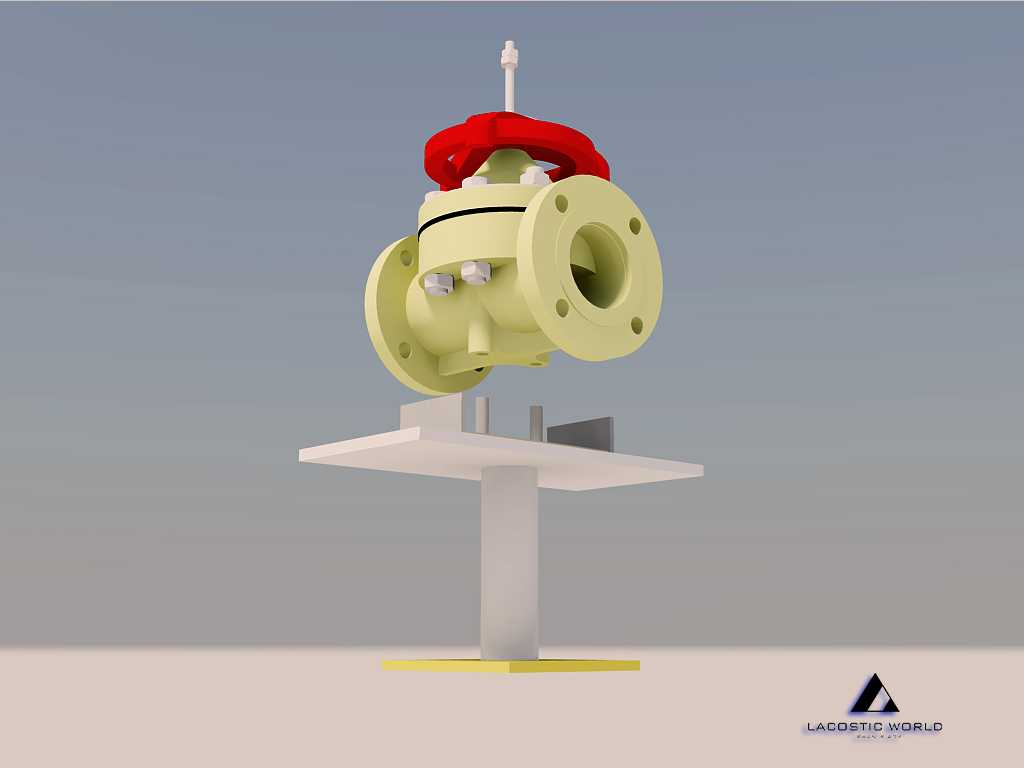

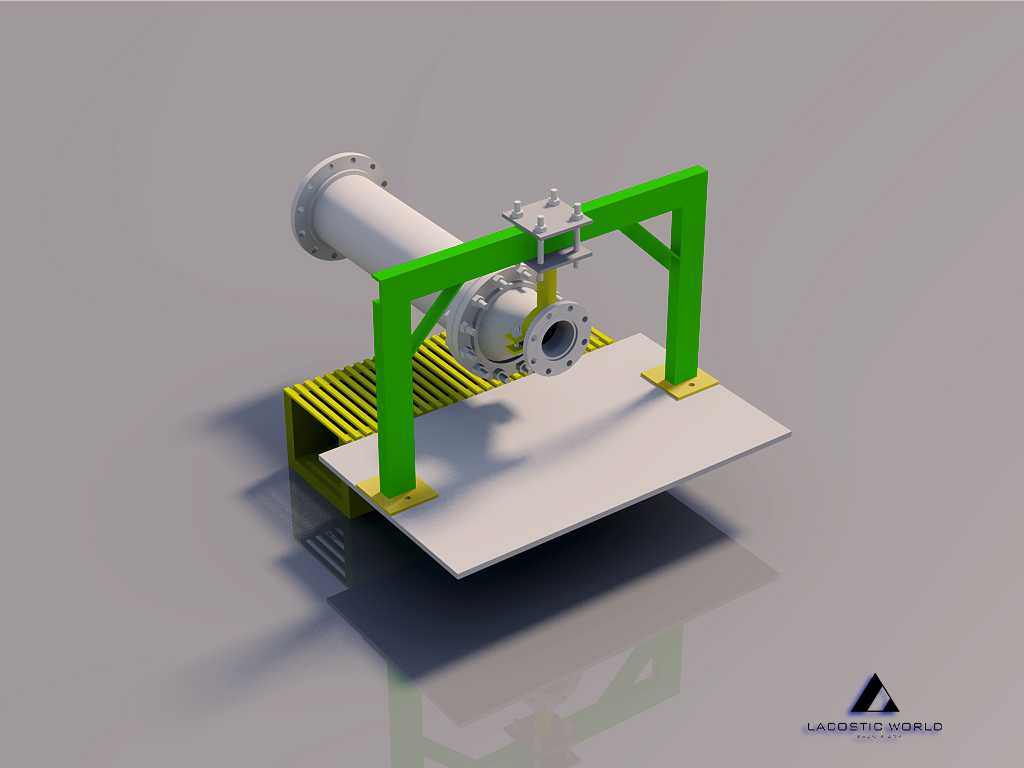

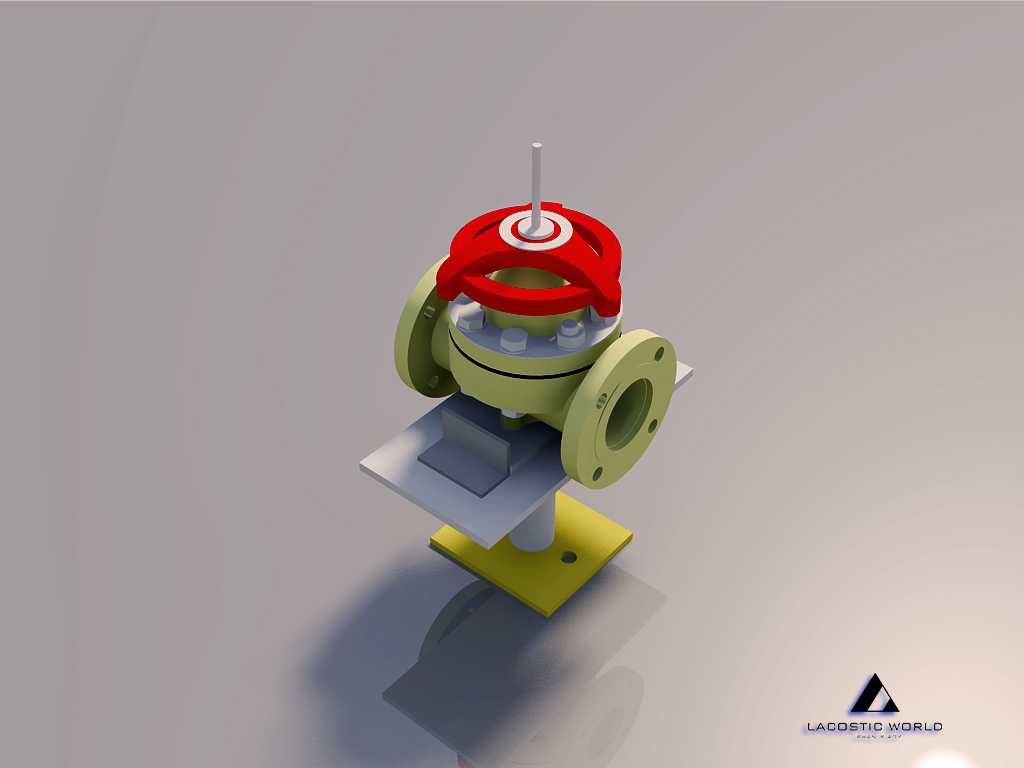

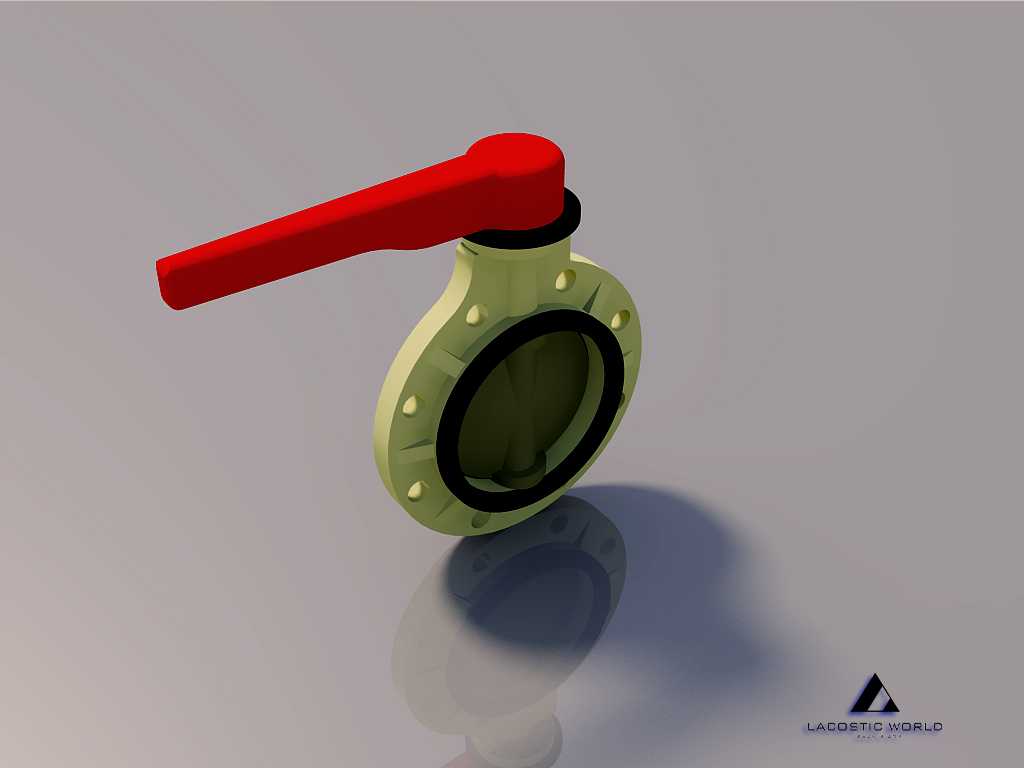

两侧对称布设的管路带手动截止阀，支架在阀件对应的位置额外设置了横向支撑臂，直接承托阀件下方的管路段，操作阀门开关时的扭转力会通过支撑臂传递到主立柱上，不会让管材接口承受额外的操作扭矩，这点对PVC这类刚性偏弱的非金属管路尤为重要，很多现场管路漏点都出现在阀件接口位置，就是因为阀件无支撑，操作时的力直接作用在粘接或者热熔接口上，长期使用后接口密封失效。

设计时充分考虑了PVC管材的线膨胀系数偏大的特性，管夹与管材之间预留了微小的轴向滑动间隙，不会因为管路内流体温度变化带来的热胀冷缩，把应力集中在管路接口位置。整体结构的安装边界控制在横向伸出距离不超过300mm，主立柱高度根据常规低压管路架空高度设置在800mm-1200mm区间，可根据实际走管需求裁切立柱长度调整支撑高度，管夹规格适配常用的DN25-DN50口径PVC管，覆盖绝大多数民用及小型工业低压流体输送的管路规格。

现场安装时需先固定底部底板，再预装两侧管夹，待管路吊装到位、阀件位置调整完成后再锁紧管夹螺栓，最后紧固横向支撑臂的固定件，保证支撑受力均匀，避免单侧管路承重带来的结构倾斜。整套结构没有复杂的异形加工件，所有构件都可采用常规型钢、标准紧固件加工制作，现场安装不需要特殊工装，普通管工即可完成装配作业，后期维护时如果需要更换管路或者阀件，只需松开对应位置的管夹螺栓即可操作，不需要整体拆除支架，能有效降低后期运维的工作量。
