立式不锈钢罐体过滤设备结构设计

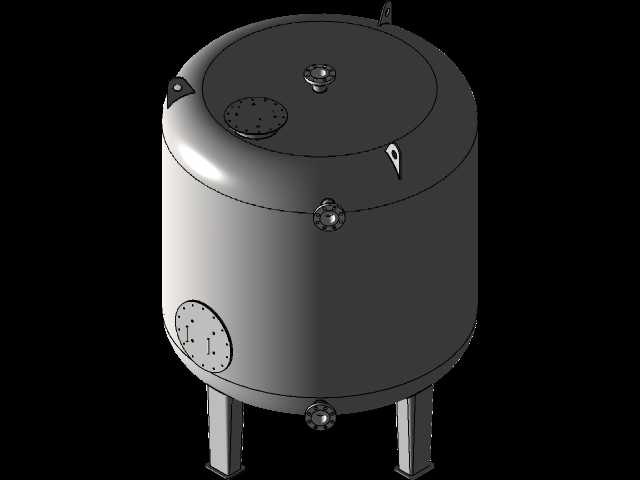

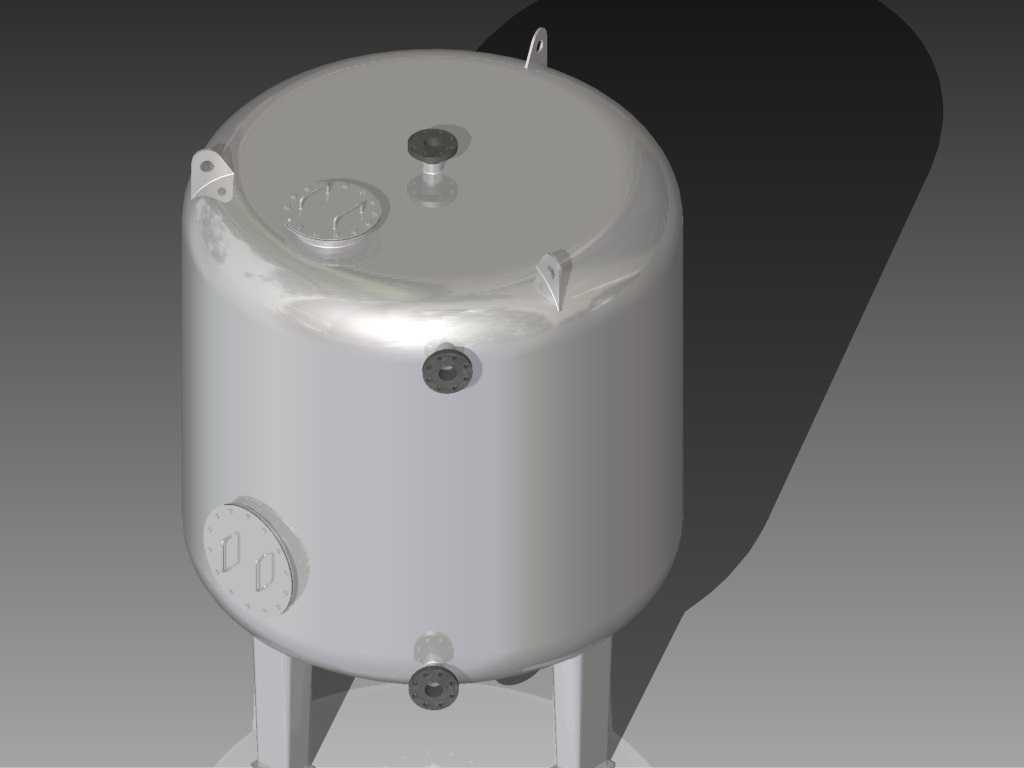

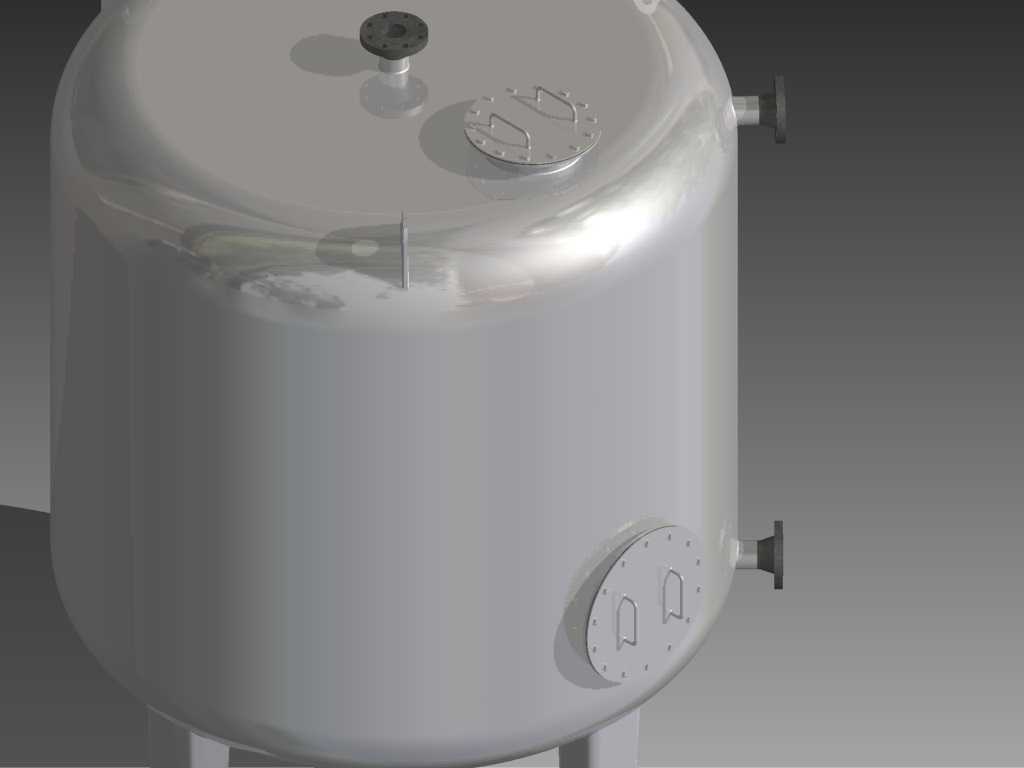

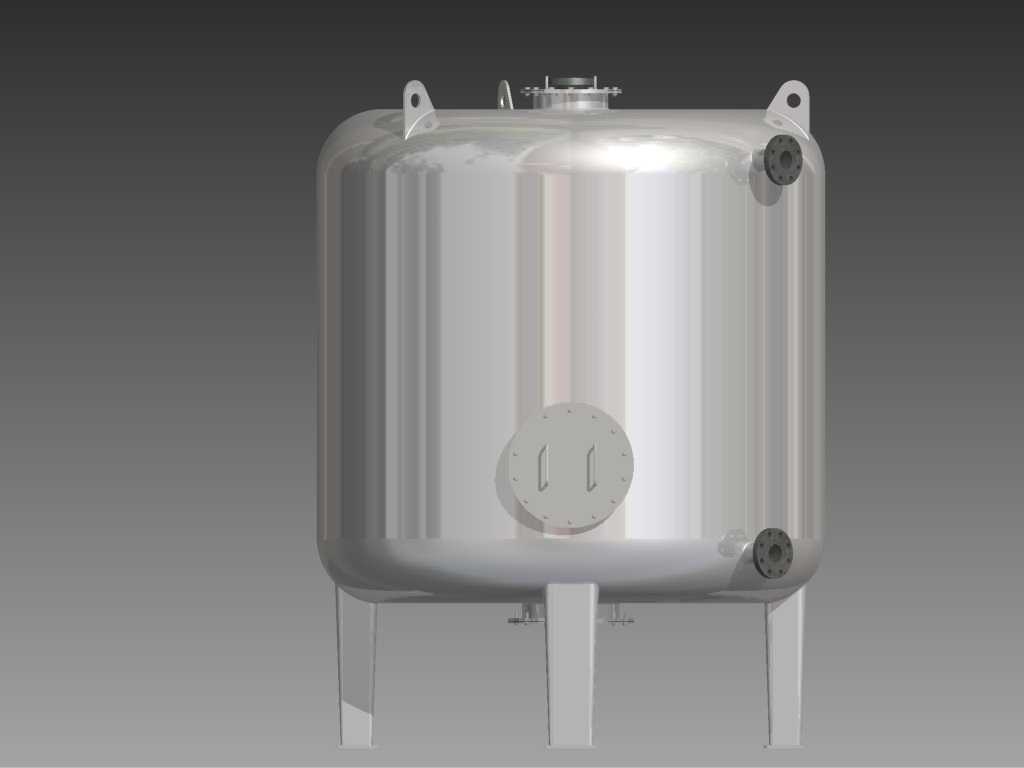

该立式过滤罐体主要面向流体物料的精密净化处理场景，在食品饮料、精细化工、制药制剂等生产环节中，承担原料液、中间产物的固液分离、杂质截留工序，可适配不同精度的滤材组合，满足不同洁净等级的生产要求。从结构设计来看，整体采用立式支腿支撑布局，罐体主体为圆柱形承压结构，上下采用标准椭圆封头成型，相比平底结构能更好分散内部工作压力，降低应力集中风险，适合带压工况下的连续过滤作业。罐体顶部设置快开式人孔与吊耳结构，吊耳可满足车间吊装转运的受力需求，快开人孔方便操作人员定期进入罐体内部更换滤材、清理截留杂质，无需拆解整体管路即可完成维护作业。侧面设置的两个法兰接口分别作为进料与出料通路，接口位置经过流道优化，进料口设置在罐体上部侧方，可避免进料流体直接冲击滤层造成滤材偏移，出料口设置在罐体下部锥段位置，能最大限度排净罐内处理后的物料，减少残液滞留。罐体正面设置的圆形快开检修口，可在不开启顶部人孔的情况下，快速观察内部滤层状态、排查局部堵塞问题，降低日常巡检的操作难度。三支等角度分布的支撑腿采用厚壁不锈钢型材焊接，底部预留安装地脚螺栓的连接孔，安装时需保证罐体整体垂直度偏差不超过千分之一，避免内部滤层受压不均导致过滤效率下降。设计过程中充分考虑了现场安装的边界条件，罐体整体外径控制在常规车间通道可通行的尺寸范围内，支腿高度预留了底部出料管路的安装空间，侧面接口的法兰尺寸匹配行业通用管路标准，可直接对接现有生产管线，无需额外制作过渡连接件。罐体表面采用镜面抛光处理，减少物料挂壁残留，符合卫生级生产设备的表面处理要求，所有焊接位置均做打磨钝化处理，避免焊缝位置出现腐蚀隐患，延长设备在带料工况下的使用寿命。在流道设计上，内部预留了滤篮、滤袋或者滤芯的安装定位结构，可根据实际处理物料的特性更换不同过滤元件，适配从粗滤到精滤的多道工序需求，罐体顶部设置的排气口可在开机进料时快速排净罐内空气，避免气阻影响进料效率，底部设置的排污口可在反冲洗、设备排空时快速排出罐内残留的杂质与清洗废液。
