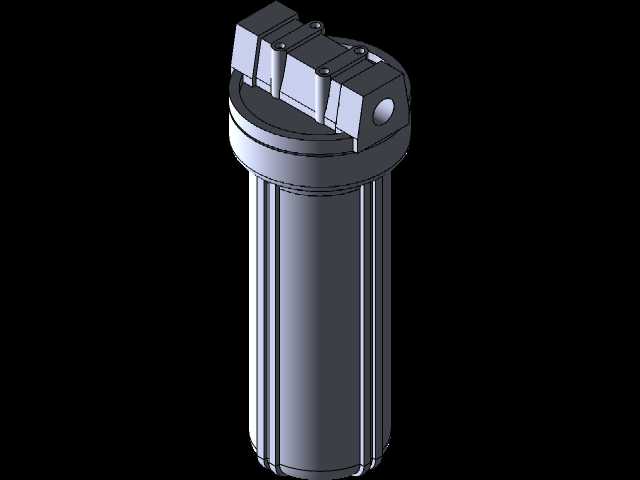

大流量Pur系列净水滤筒结构设计

这款滤水装置主要面向民用饮用水净化、小型商用供水前置过滤场景，也可适配小型工业循环冷却水的初级过滤环节，安装位置多为入户进水主管路、净水设备前置端、小型加工设备冷却供水回路中，承担拦截水中泥沙、铁锈、大颗粒悬浮杂质的作用，避免后续管路堵塞、精密涉水元件被颗粒物磨损。从结构设计来看，整体采用立式筒状布局，滤筒主体为等直径圆柱腔体，上端集成快装式端盖结构，端盖上设置多组对称分布的锁紧压块，无需额外工具即可完成端盖的开合操作，方便后期更换内部滤芯、清理滤筒内壁截留的污物；端盖侧部预留进出水接口位，接口采用同轴布局设计，可直接对接标准规格的供水管道，减少管路转接带来的泄漏风险。设计过程中优先考虑了安装边界的适配性，整体外径控制在常规家用滤瓶的通用尺寸区间内，总高度适配主流厨下安装空间、壁挂式安装支架的固定孔位，安装时无需对现有管路进行大规模改造，可直接替换同规格的传统滤瓶产品。腔体壁厚经过承压校核，可满足常规市政供水压力下的长期使用需求，不会出现水压波动导致的筒身变形、开裂问题；端盖与筒体之间的密封槽采用阶梯式结构，内置环形密封圈，锁紧压块下压时可均匀挤压密封圈，保证各压力工况下的密封性能，避免渗水漏水问题。端盖顶部的锁紧结构采用等距分布的多压块设计，相比单把手锁紧结构，压合力分布更均匀，不会出现单侧密封不严的情况，同时压块的转动行程经过优化，开合角度控制在合理区间，操作时不会与周边管路、安装墙面产生干涉。滤筒筒体外部设置竖向加强筋，既可以提升筒身的环向刚度，降低水压作用下的筒身形变量，也能在安装拧动时提供防滑受力点，方便施工人员徒手完成筒体与端盖的对位锁紧。在实际选型应用中，该结构可适配不同精度的PP棉滤芯、活性炭滤芯，满足不同场景下的过滤精度需求，进出水接口可根据实际安装需求更换不同规格的转接头，适配4分、6分等常见的供水管道规格。
