适配47至51mm管径的管道固定抱箍结构

在民用给排水、工业流体输送、暖通空调管路布设等场景中，管道的径向固定是管路系统可靠性的核心环节之一，这款抱箍式管道固定件正是针对47-51mm外径区间的管道开发的紧固结构。从实际工程应用来看，这个管径区间覆盖了常见的1.5寸镀锌钢管、部分规格的PVC给水管、小型气动系统硬质输气管，以及设备配套的冷却循环水管，在车间设备管路改造、家装水路布设、小型液压站管路排布中都有高频使用需求。

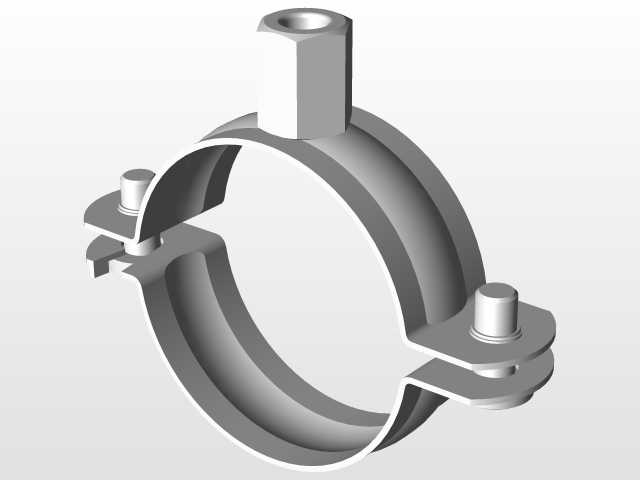

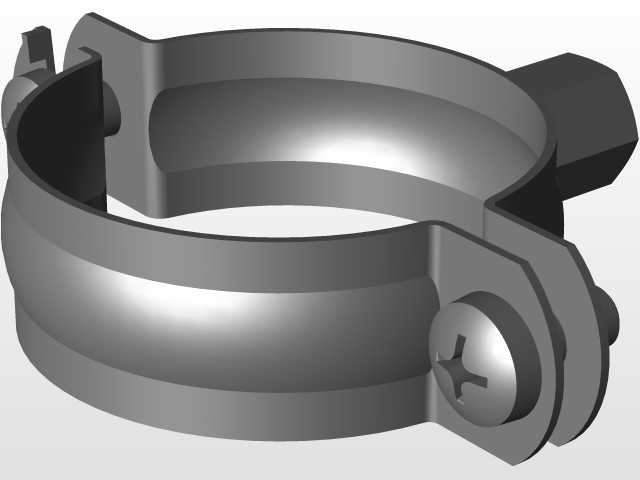

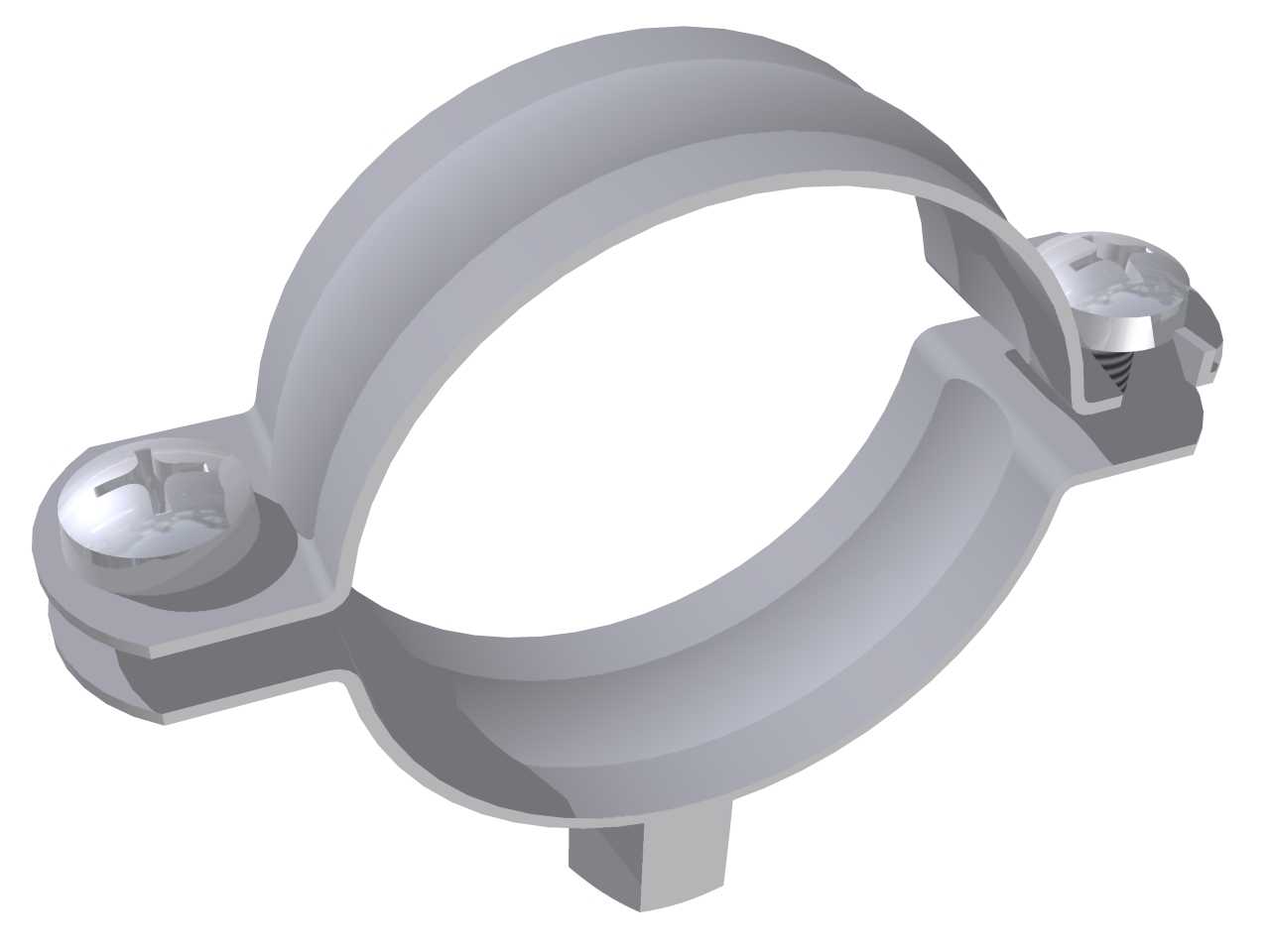

结构设计上采用上下对开的半圆弧抱合结构，两个半环的一端通过铰接结构实现开合，安装时无需完全拆分两个部件，只需拧松另一端的快拧螺丝即可张开抱箍卡入管道，相比传统双螺栓对夹抱箍，安装效率提升近40%，尤其适合狭小空间内的管路固定作业，比如设备机架内侧、墙面与管道间隙不足5cm的布设场景。抱箍内侧的圆弧面做了等径适配处理，弧度完全匹配适配管径的外轮廓，抱紧时受力均匀分布在管道整个接触圆周上，不会出现局部应力集中导致的管道变形问题，针对薄壁塑料管道的固定场景，也能避免长期抱紧造成的管壁凹陷渗漏风险。

安装边界方面，抱箍底部带有一体化的固定支脚，支脚上预留了标准安装孔位，可直接通过M6膨胀螺丝或自攻螺丝固定在墙面、机架型材、设备安装板上，支脚的突出高度经过优化，固定后管道外壁与安装基面的间隙保持在8mm，既预留了管道冷缩热胀的位移空间，也能避免管道与基面直接接触产生的冷凝水腐蚀、振动摩擦损耗问题。两个半环的铰接位置做了限位结构，最大张开角度控制在60度，安装时不会出现部件脱落的情况，适配高空管路作业时的单人操作需求。紧固端采用的十字槽盘头螺丝，配套了防松垫圈，在管路存在轻微振动的场景下，比如空压机配套输气管、水泵进出水管的固定，也能长期保持抱紧力不衰减，避免管道移位产生的接口渗漏问题。

从建模逻辑来看，整个结构的圆弧过渡、壁厚取值都参考了通用管路附件的设计规范，抱箍主体壁厚3mm，采用冲压成型的工艺可行性做了结构优化，没有出现过小的内圆角或者壁厚突变的结构，不管是做3D打印样件验证，还是开模批量生产，都不需要额外做结构调整。铰接位置的转轴与安装孔采用同轴度公差约束，开合过程无卡滞，紧固端的螺丝孔位做了沉头处理，螺丝拧紧后头部不会突出抱箍外表面，避免相邻管路布设时产生干涉。
