Dn15至Dn50内外丝黄铜90度弯头

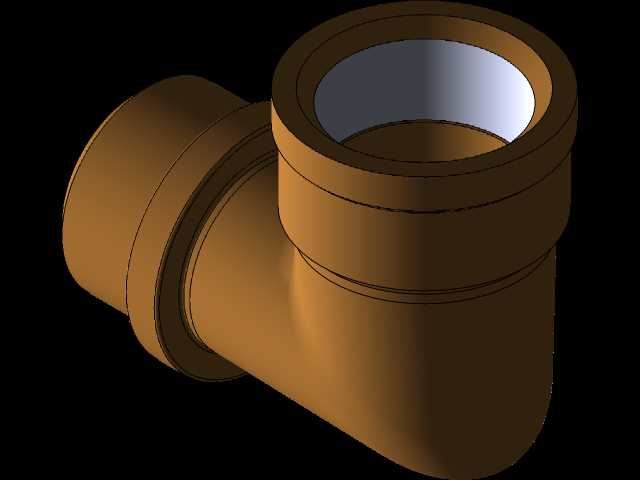

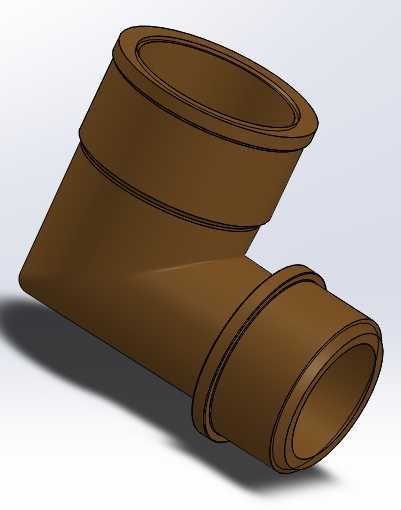

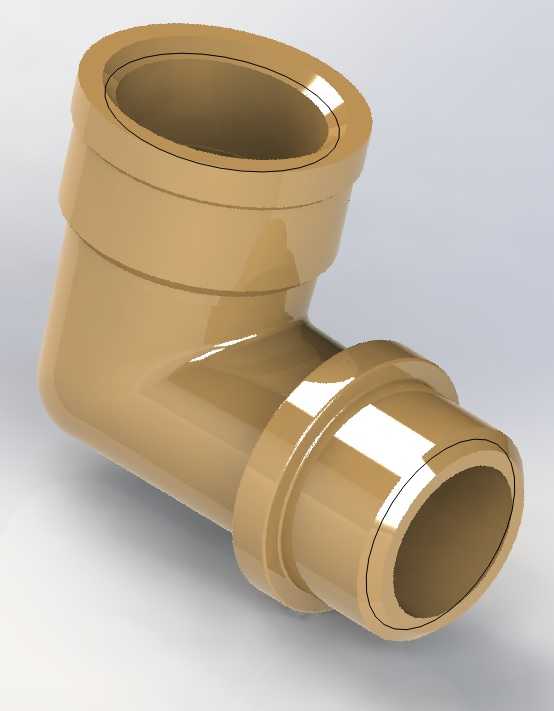

这款内外丝90度黄铜弯头，主要应用于民用给排水、暖通空调、小型工业流体输送的管路转向场景，在户内冷热水管布设、壁挂炉管路连接、净水设备管线排布、小型气动系统管路搭建中都能见到这类接头的身影，它承担着改变管路走向、同时实现不同连接形式管路对接的作用，一端采用外丝结构可直接拧入带内螺纹的管路或设备接口，另一端采用内丝结构可承接外丝管路端头，无需额外转换接头就能完成90度转向的管路衔接，能有效减少管路布设中的接头数量，降低泄漏风险。从设计逻辑来看，这类弯头采用等径过渡的流道设计，内部转角处做了圆弧平滑处理，避免直角流道造成的流体阻力骤增，减少水流通过时的紊流与噪音，同时也能降低流体介质对管壁的冲刷损耗，延长接头使用寿命。外形上整体采用锻压黄铜一体成型结构，外壁做了加厚处理，转角处的壁厚比直段部分额外增加15%左右，应对管路安装时的拧紧力矩以及长期使用中的水压波动，避免转角应力集中位置出现开裂。尺寸覆盖Dn15到Dn50的常规民用及小型工业管路规格，不同规格的弯头外轮廓尺寸随通径增大等比例放大，安装时的操作空间预留可按照对应通径的接头外轮廓尺寸向外扩展20mm的扳手操作空间即可，内丝端的螺纹深度符合国标管螺纹标准，外丝端的有效螺纹长度满足拧紧后外露2-3牙的安装要求，无需额外调整螺纹长度就能保证密封性能。实际选型使用时，需要注意匹配管路的公称压力等级，这类黄铜弯头常规承压能力满足1.6MPa的工作压力，适配大部分民用给排水与低压流体输送场景，安装时在外丝端缠绕合适厚度的生料带或配合密封胶使用，即可保证接口处的密封效果，避免长期使用出现渗漏问题。建模过程中对螺纹部分做了符合实际加工公差的细节处理，流道的平滑过渡、外壁的加强筋结构都完全还原实物的结构特征，可直接用于管路装配干涉检查、管路系统的三维布局模拟，也能作为水暖五金类产品的渲染展示素材使用。
