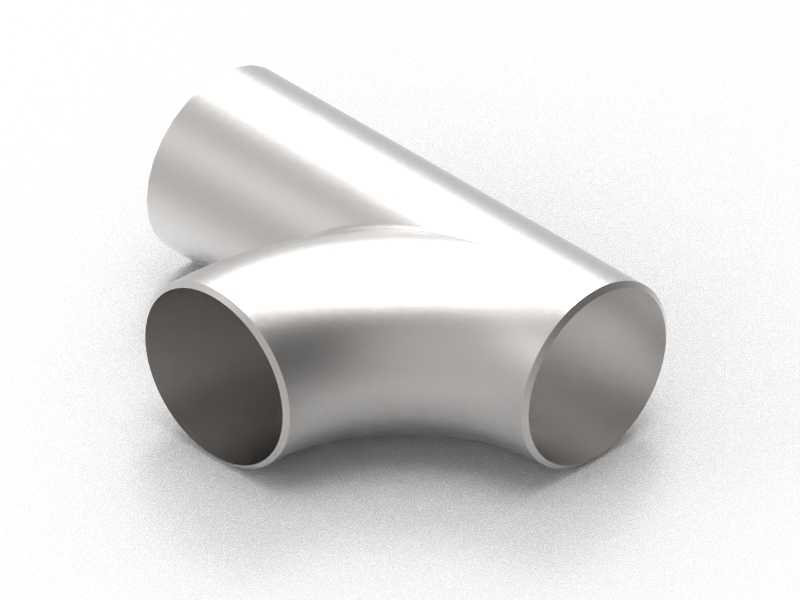

DN50焊接式Y型扫掠三通管件结构

这款Y型扫掠焊接三通，在卫生级流体管路系统中承担着分流、合流的核心作用，常见于食品饮料输送、洁净卫浴供水、制药纯化水输送等对管路内壁平滑度有较高要求的场景，区别于常规直角三通，其斜向交汇的流道结构能大幅降低流体输送过程中的局部阻力，减少介质在拐角处的滞留残留，避免长期使用后出现介质沉积、菌群滋生的问题。从设计逻辑来看，整体采用等径交汇结构，公称通径为DN50，三个连接端口均为标准焊接坡口结构，适配同规格的卫生级无缝不锈钢管路，安装时可直接采用氩弧焊接与主管路连为一体，焊接后焊缝经打磨抛光处理可达到与管路内壁一致的光洁度，满足卫生级管路的清洁要求。流道部分采用大曲率圆弧扫掠成型，没有常规三通的直角转折结构，流体经过交汇区域时不会产生明显的湍流与压降，输送含细小颗粒的流体时也不会出现颗粒卡滞在拐角的情况，日常CIP清洗时清洗液可以无死角冲刷整个流道内壁，不存在清洁盲区。安装边界方面，三个端口的轴线夹角经过优化设计，斜向支管与主管的夹角适配现场管路的常规排布走向，不会出现与相邻管路、管架发生干涉的问题，整体外形紧凑，焊接后不需要额外预留过大的安装操作空间，在狭小的设备夹层、吊顶内的管路排布中也能顺利安装。从结构强度角度，交汇位置的壁厚做了均匀过渡处理，焊接后不会出现局部应力集中的问题，能够承受管路系统常规的工作压力，在冷热水交替输送的工况下也能保持结构稳定，不会因为热胀冷缩出现焊缝开裂的情况。这类管件在建模过程中需要重点控制扫掠路径的曲率连续性，保证整个流道内壁的曲面顺滑无折角，端口的焊接坡口尺寸严格匹配对应管材的壁厚标准，确保现场安装时焊接对口的精度，避免出现错边、焊瘤凸入流道的问题，同时外壁的圆弧过渡也方便后续做保温层包覆处理，不会出现保温层贴合不严的死角。
