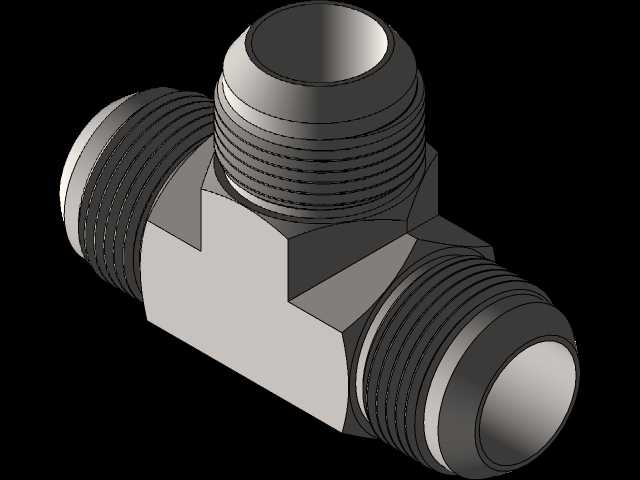

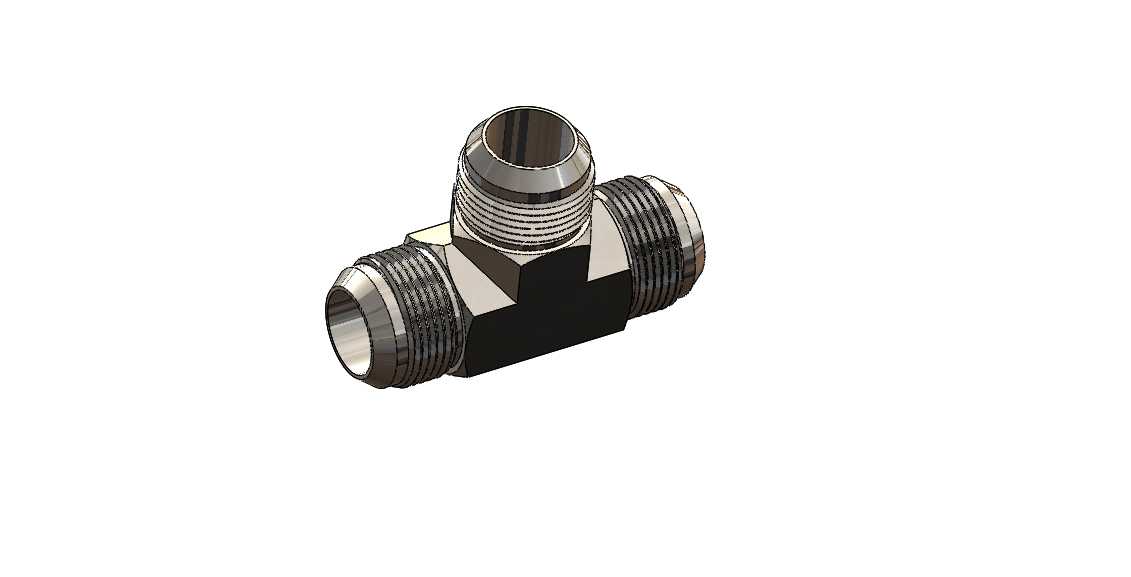

外螺纹活接式三通管路连接接头

这类外螺纹活接三通接头，在流体输送管路系统里属于高频使用的连接件，日常在液压站油路排布、气动设备气路搭建、小型供水支管分流、化工试剂管路分支场景里都能见到它的身影，核心作用是在单条主管路上分出一条支路，同时借助活接结构降低安装对位的难度，减少管路装配时的应力集中问题。从结构设计逻辑来看，三个接口均采用外螺纹制式，其中一端带活接结构，安装时不需要转动整段管路，只需要拧动活接螺母就能完成该端的密封锁紧，另外两个固定外螺纹端可以直接对接对应内螺纹的管路或阀件，三个接口的轴线呈空间垂直分布，属于标准T型三通构型，能保证流体在分流时的流向转折平顺，减少局部压损。建模时优先保证了螺纹段的尺寸精度，每处外螺纹的牙型、螺距、有效旋合长度都参照常用管螺纹标准设定，能匹配常规同规格内螺纹件的旋合深度，避免出现旋合过浅漏液、旋合过深顶坏密封面的问题。接头主体的六角结构位置是专门预留的扳手夹持位，尺寸适配常用活动扳手、开口扳手的卡口尺寸，安装时可以在此处施加扭矩，不会因为夹持力过大损坏螺纹或密封面。活接端内置的密封面做了平整化处理，装配时搭配对应密封垫就能实现端面密封，不需要在螺纹上缠绕过多生料带，也能降低螺纹密封带来的渗漏风险。从安装边界来看，接头三个方向的外伸长度都做了紧凑化设计，在狭小的设备内部管路排布时，不会因为接头本体过长和周边的结构件、其他管路产生干涉，活接螺母的外径尺寸控制合理，拧动时不需要过大的操作空间，在设备侧壁、阀组集成块周边的紧凑安装场景里适配性很强。流体通道内部做了等径过渡处理，三个接口的通径保持一致，分流时不会出现某一支路通径骤缩导致的流量不足问题，内壁的过渡圆角也能减少流体冲刷带来的局部紊流，降低长期使用时的管路振动和噪音。这类接头在实际选型时，需要匹配对应管路的公称通径和螺纹制式，建模时还原的结构细节能直接用于管路排布的干涉检查、装配模拟，也能作为阀组集成设计时的标准件调用，帮助设计人员提前预判安装空间，减少现场装配时的改管、返工问题。
