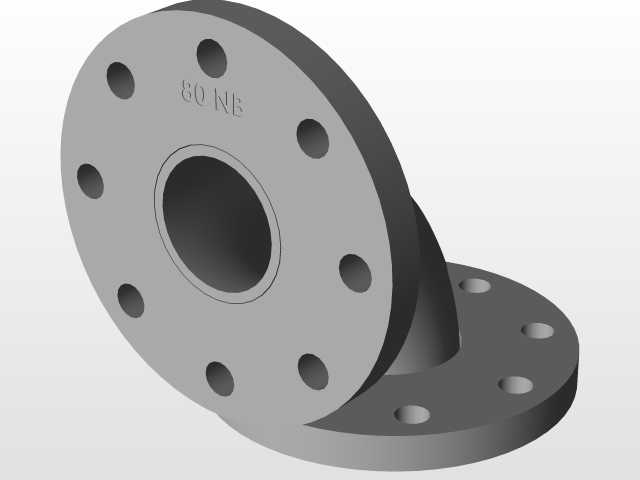

法兰连接式80NB直角弯头结构设计

这款法兰连接式直角弯头，主要应用在工业管路系统中需要实现90度管路转向的场景，常见于化工流体输送、市政给排水、暖通循环、工业制程管线等项目里，用来改变管路内介质的流向，同时通过两端的法兰结构实现与同通径管道、阀门、泵体接口的刚性密封连接。从结构设计来看，弯头本体采用圆弧过渡的流道设计，转弯处的曲率半径经过校核，能够减少介质流经转向段时的局部阻力，降低流体紊流带来的压损与管路振动，避免长期运行过程中转弯位置出现冲蚀磨损过快的问题。两端的法兰盘采用标准法兰的孔位布局，盘面上均匀分布螺栓通孔，安装时可通过匹配的螺栓紧固件将弯头与对接法兰压紧，中间加装密封垫片即可实现可靠的静密封，能够承受对应压力等级下的管路载荷。设计过程中重点考虑了安装边界的适配性，法兰端面的加工基准与弯头流道的同轴度做了严格约束，避免安装后出现流道错位、密封面压合不均导致的泄漏问题；法兰背面与弯头本体的衔接位置做了圆弧过渡的加强结构，能够分散管路运行中产生的内压应力与外部安装载荷，降低应力集中导致的结构开裂风险。实际选型应用时，需要匹配对应管路的公称通径与压力等级，确认法兰螺栓孔的数量、孔距与对接件完全一致，安装过程中需对称拧紧螺栓，保证密封面受力均匀。这类法兰式弯头相比焊接式弯头，拆装维护更加便捷，不需要在现场进行焊接作业，适合在需要定期拆解维护的管路段、或者对现场施工动火有严格限制的作业场景中使用，流道内壁的平滑过渡设计也能减少介质残留，适合输送洁净流体或者带有少量固体颗粒的介质工况，在常规工业管路布设中是非常常用的转向连接件，建模过程中对法兰厚度、螺栓孔直径、流道壁厚、转弯段曲率等参数都按照通用工程规范做了匹配，能够直接用于管路排布的装配干涉校验、预制件加工参考等场景。
