卧式小型承压储运用罐体结构设计

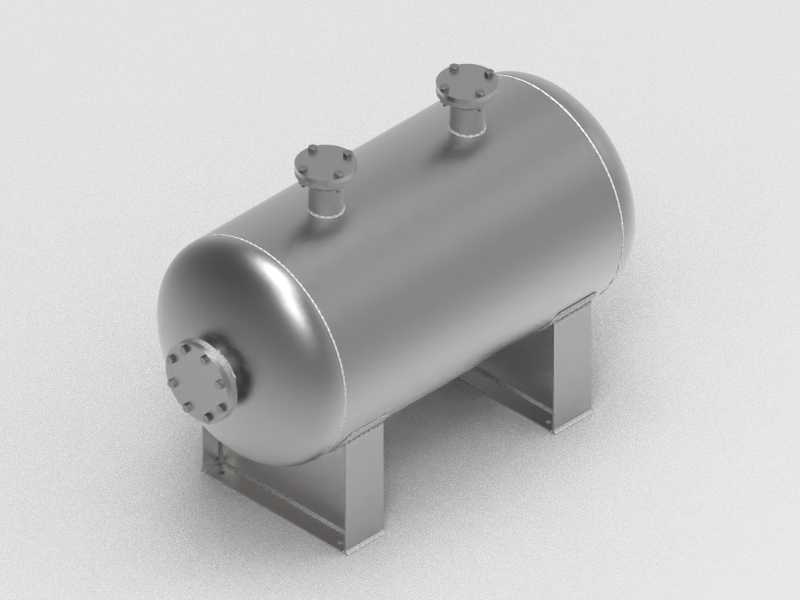

在化工、食品加工、小型供热系统以及实验室配套流体回路中，这类卧式小型承压罐体的应用覆盖了从缓冲稳压、介质暂存到小型换热单元集成的多个场景，很多时候它并非独立存在，而是作为整套流体处理系统的核心承压部件，衔接前端介质输入与后端工艺输出环节。从实际使用逻辑来看，这类罐体首先要满足承压状态下的结构稳定性，卧式布局的选择本身就是为了降低安装空间的垂直占用，适配厂房层高有限、或者需要在设备夹层布置的工况，两个对称布置的鞍式支座直接承担罐体满液状态下的全部载荷，支座的折弯角度、与筒身的贴合面宽度都经过受力校核，避免局部应力集中导致的筒身变形。筒身采用标准回转体结构，两端采用标准椭圆封头收口，相比平盖结构能大幅降低承压时的封头应力水平，减少壁厚冗余，控制整体设备重量。筒身上布置的两个顶部接管，分别用于介质的进出或者安全附件的安装，端部的大口径法兰接口则用于检修时的内部清理、或者内置换热组件的拆装，法兰的螺栓孔排布、密封面形式都匹配通用管路标准，方便现场直接对接现有工艺管线，不需要额外做转接件加工。设计过程中首先要确定的是安装边界：鞍式支座的地脚螺栓孔间距要适配常规设备安装的槽钢基础间距，罐体整体的长度、直径比例控制在3:1左右，既保证足够的介质存储容积，又不会因为长径比过大导致运输、吊装时的挠度变形风险。接管的伸出长度、法兰端面的位置都预留了现场安装阀门、仪表的操作空间，不会出现安装时扳手操作空间不足的问题。筒身内壁做圆弧过渡处理，不存在直角死角，避免介质残留导致的沉积结垢，不管是用于水系统的稳压缓冲，还是配合内置换热管做小型换热单元，都能保证介质流动顺畅，减少滞流区。从结构细节来看，所有接管与筒身的连接位置都做了补强处理，对应不同的工作压力等级匹配对应的补强圈尺寸，鞍座与筒身接触的位置垫有缓冲垫板，避免刚性接触导致的接触腐蚀，同时抵消设备运行时的轻微振动传递。这类罐体的设计不需要追求过大的容积冗余，而是要在紧凑的安装尺寸内，兼顾承压可靠性、管路对接便利性以及后期维护的操作空间，很多现场改造项目中，受限于原有设备区的预留空间，这类小型卧式罐体可以直接替换原有老旧的承压缓冲罐，不需要重新做基础改造，大幅缩短现场施工的周期。在建模过程中，所有法兰、封头、支座的尺寸都遵循通用机械设计标准，模型的装配关系完全还原实际加工的焊接、螺栓连接逻辑，不管是做后续的有限元应力校核，还是直接导出工程图指导生产，都不需要做过多的结构调整，能直接对接后续的生产制造环节。
