Y型三通式通风管路风量调节装置

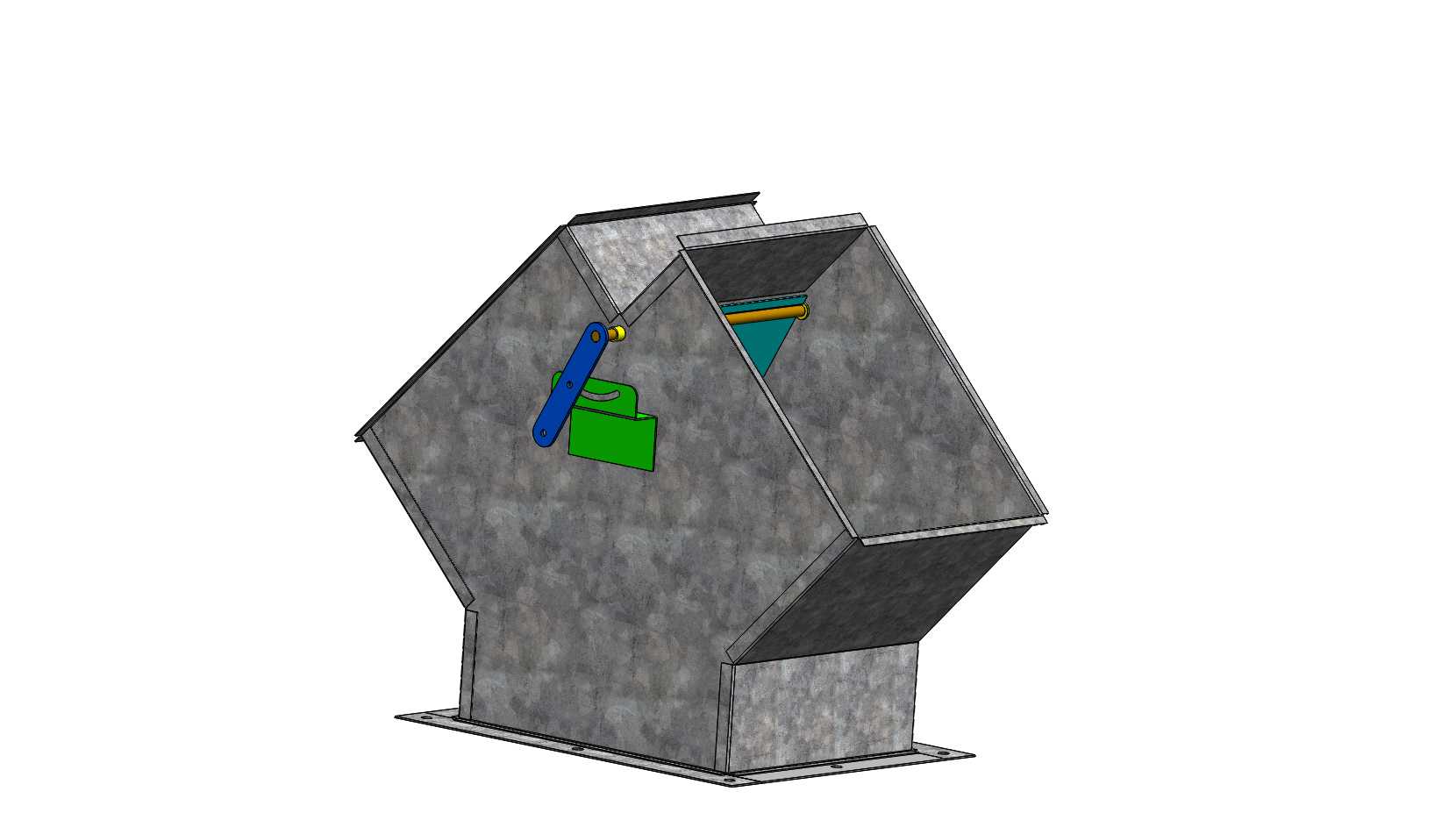

　　在商用建筑通风、工业除尘排风、暖通空调送回风系统的管路布设中，经常会遇到单路主风道分接两路支风道的场景，此时需要在分流节点设置风量调节构件，来匹配不同支路的风阻、按需分配各支路送排风量，避免出现单支路风量过大、另一支路风量不足导致的通风失衡问题，这款Y型结构的风管调节构件就是针对这类分流场景设计的专用管路部件。从结构设计来看，整体采用Y型三通的壳体构型，下部为单段直筒接口用于对接主风道，上部斜向分出两个对称的斜向接口用于对接两支支路风道，壳体整体采用薄钢板弯折焊接成型，所有接口端部都预制了带螺栓孔的安装法兰，法兰面平整，现场安装时可直接搭配密封胶垫与相邻风管段通过螺栓紧固，不需要现场额外做焊接处理，能有效缩短现场施工的周期。

　　调节机构设置在壳体的侧部，外置的操作手柄通过转轴连接壳体内部的导流调节挡板，挡板的转轴位置经过受力校核，设置在分流岔口的气流对冲核心区，转动手柄时可带动内部挡板偏转，改变两个支路风道的过流截面面积，从而实现两支路风量的比例调节，手柄旁设置了档位卡位结构，调整到目标开度后可直接锁定位置，避免管路内气流长期吹动导致挡板移位、开度发生变化。设计过程中充分考虑了管路安装的边界条件，下部主接口的法兰尺寸与同规格常规直风管的法兰参数完全匹配，两个上部支路接口的中心距、法兰开孔位置也符合常规通风管路的安装规范，不需要对相邻管路做额外的改制就能直接对接，壳体内部的所有转角位置都做了圆弧过渡处理，能减少气流经过分流节点时的局部阻力损失，

　　降低管路系统的整体风噪，避免直角转角处出现积尘、涡流的问题。在实际应用中，这类构件常被用在车间除尘系统的支路分流、商场写字楼的空调送风分支、地下车库的排风管路节点等位置，相比在两个支路上分别安装独立风阀的方案，这种集成式的Y型调节构件占用的安装空间更小，分流段的气流流场更顺畅，只需要一次操作就能完成两个支路的风量匹配调节，后期运维调整也更方便。壳体的钣金折弯处都做了压筋加强处理，避免薄钢板在长期风压作用下出现板面震颤、变形的问题，所有外露的金属部件都做了防锈涂装处理，能适应潮湿、多粉尘的通风管路使用环境，延长构件的整体使用寿命。
