自行车时间RXS防滑脚踏结构设计

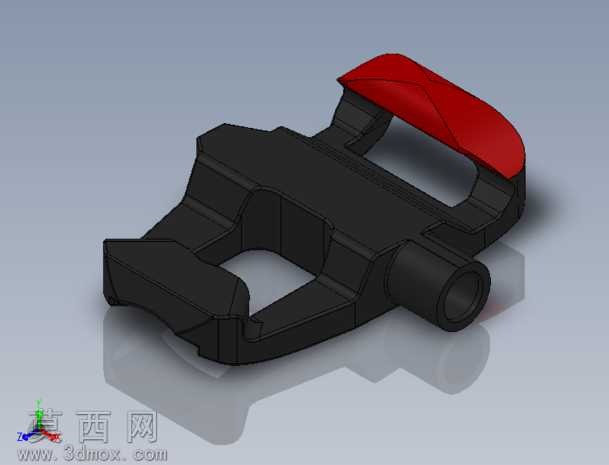

本作品为自行车脚踏部件的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程中严格遵循机械零件设计的公差配合规范，对脚踏的主体承托结构、轴套安装位、防滑握持结构分别进行独立特征构建。首先通过草图绘制勾勒脚踏主体的外轮廓，采用拉伸、切除、圆角等基础特征构建主体的承力框架，主体框架采用镂空式结构设计，在保证结构强度的前提下有效降低零件自重，适配骑行过程中的轻量化需求。针对脚踏的轴套安装位，采用同轴度约束构建圆柱形安装孔，孔位内部预留轴承安装的配合间隙，保证后续装配过程中脚踏可绕中轴顺畅转动，无卡滞问题。脚踏上部的红色握持区域采用独立实体建模，通过曲面放样构建符合人体工学的弧形接触面，接触面边缘做圆弧过渡处理，避免骑行过程中剐蹭骑行者鞋裤。材质渲染阶段，主体承力结构赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟玻纤增强尼龙的磨砂质感，还原工程塑料耐磨、抗冲击的材质特性；上部红色握持区域赋予亮面红色硬质橡胶材质，添加轻微的反光效果模拟橡胶防滑面的视觉质感，轴套安装孔内壁赋予金属材质，模拟钢制轴套的耐磨金属特性。结构设计层面，主体框架设置多道加强筋结构，加强筋沿受力方向分布，可有效分散骑行过程中脚部施加的垂直压力与侧向扭力，避免长期使用出现结构断裂问题；红色握持区域表面预留防滑纹理安装位，可后续加装防滑钉提升湿滑环境下的脚部抓附力。整体建模过程中所有特征均保留参数化关联，可根据不同车型的安装需求快速调整轴孔直径、踏板长宽尺寸，适配山地车、公路车等不同车型的改装需求，模型完成后通过干涉检查验证各部件无装配干涉，可直接用于后续的3D打印验证或开模生产参考。
