韦伯烧烤设备控制旋钮结构设计

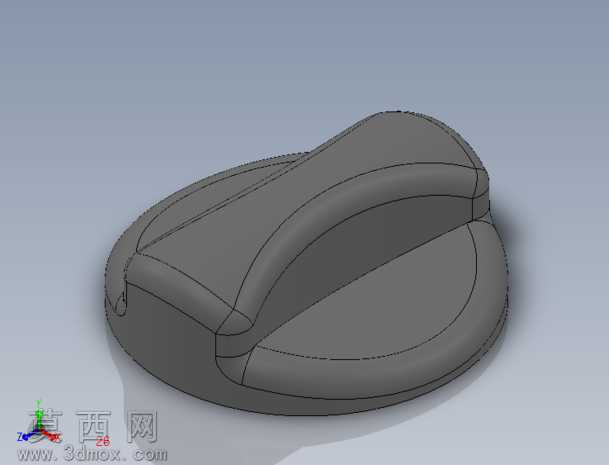

本模型为韦伯烧烤设备的控制旋钮，采用SolidWorks完成全参数化三维建模，建模过程优先遵循工业操控件的人机交互逻辑与装配适配要求。建模阶段首先绘制旋钮底部的圆形定位基准，该基准与烧烤炉控制面板的安装轴尺寸完全匹配，通过拉伸凸台构建旋钮的底座主体，保证底座与安装面贴合时的稳定性，避免操控过程中出现晃动偏移。旋钮的握持操控区域采用曲面放样建模，整体呈现符合人体工学的弧形凸起造型，边缘做了多轮圆角过渡处理，既避免尖锐棱角带来的操作划伤风险，也能让使用者在戴隔热手套操作时获得足够的摩擦力，防止旋转调节时打滑。模型的曲面构建过程中，通过曲率检查工具反复调整曲面的连续性，保证G2连续的曲面过渡，让整体造型流畅无突兀折角，还原实物的圆润质感。材质设定上，旋钮主体采用耐高温酚醛树脂材质参数，渲染时赋予哑光深灰的材质表现，模拟耐热塑料的磨砂质感，既符合烧烤场景下耐高温、防油污的使用需求，也能在视觉上呈现出扎实耐用的质感。结构设计上，旋钮内部预留了与调节阀杆匹配的卡槽结构，卡槽的尺寸公差经过合理设定，保证旋钮安装后与阀杆无旷量，旋转调节时的力矩传递精准，不会出现空转问题；旋钮底部设计有一圈限位凸台，与控制面板的限位结构配合，可精准控制火力调节的旋转行程，避免调节过度导致的设备故障。设计思路围绕户外烧烤的实际使用场景展开，充分考虑高温环境下的材质稳定性、带手套操作的握持便利性、频繁旋转的结构耐用性，整体造型简洁实用，没有多余的装饰结构，在满足操控功能的前提下，尽可能降低生产制造的开模难度，适合批量注塑生产。渲染阶段采用工作室柔和光源，多角度呈现旋钮的曲面造型与结构细节，阴影过渡自然，清晰展示出旋钮的轮廓特征与各部分的比例关系，可直接用于产品结构验证、开模参考以及产品展示场景。
